7.2 Aufstellort
■
Das Gerät im frostsicheren Innenbereich aufstellen.
■
Das Gerät waagrecht installieren.
■
Ausreichende Tragfähigkeit der Aufstellfläche sicherstellen. Das Gewicht des
Gerätes ist auf 4 Punkte verteilt (siehe Bild 12).
■
Das Gerät entsprechend der Position der Luftkanäle platzieren.
■
Falls das Gerät mit einem Quellluftauslass ausgestattet ist, darauf achten, dass
sich der Zuluftstrahl ungehindert ausbreiten kann (allseitig ca. 1 m Freiraum bis
1.8 m Höhe).
■
Für Wartungs- und Instandhaltungsarbeiten müssen das Gerät zugänglich und
die Anschlussleitungen demontierbar sein.
1400
■
Schaltkasten
1

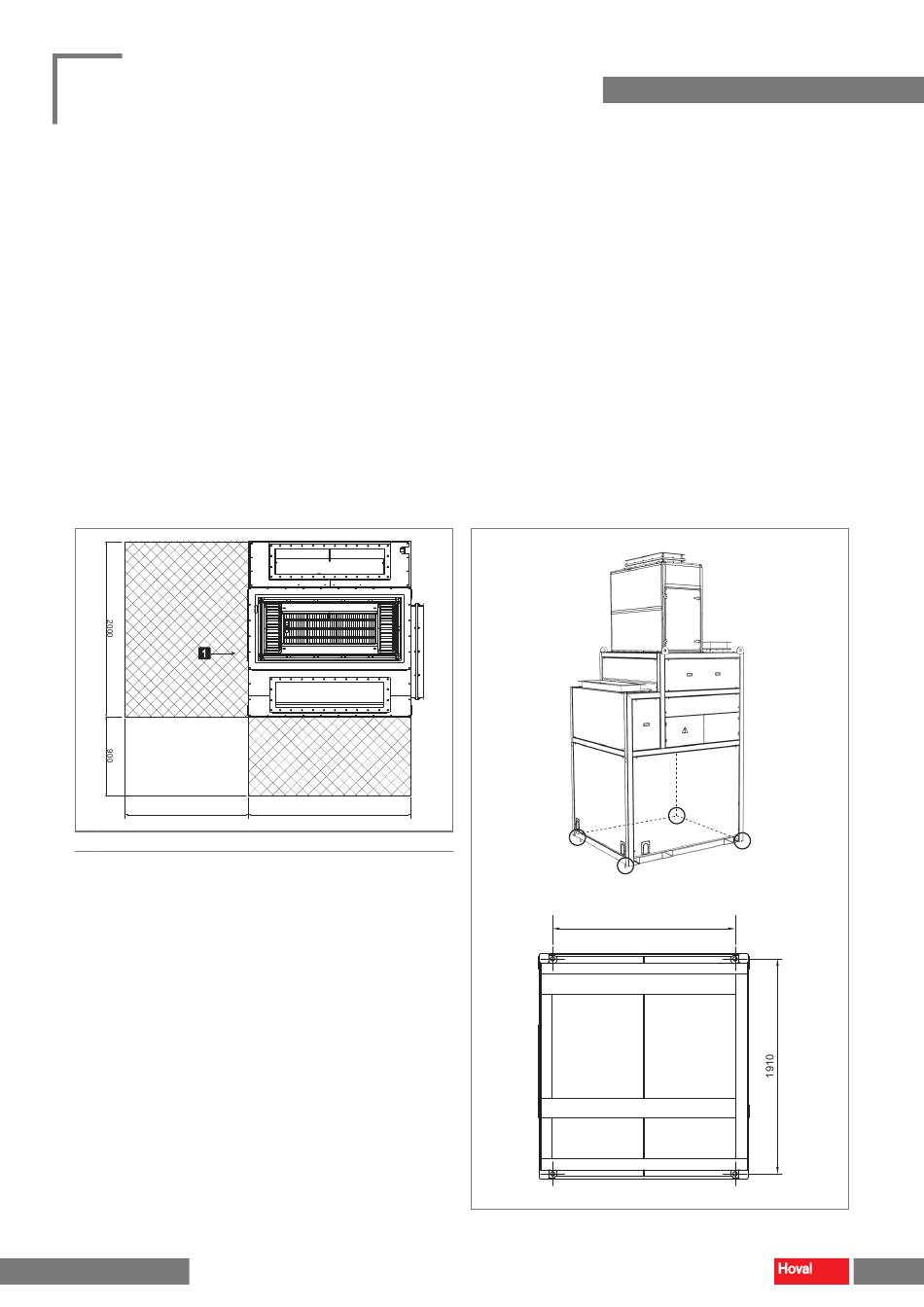

Bild 11: Platzbedarf für Wartung und Instandhaltung (Maße in mm)
4 211 883-de-05
1850
Bild 12: Lastverteilung
max.
483 kg
max.
394 kg
max.
394 kg
1620
Transport und Installation
max.
483 kg
22
