ProcessVent
Betriebsanleitung
6.6 4-Leiter-Umschaltung
4-Leiter-Umschaltung komplett (U1)
Eine Baugruppe für die automatische Umschaltung ist am Gerät angebaut.
Sie ist komplett isoliert und besteht aus folgenden Komponenten:
■
2-Wege-Umschaltventile mit Hilfsschalter
■
Absperr-Kugelhähne
■
Verrohrung zur Hydraulikbaugruppe Umlenkschaltung
■
Verschraubungen zum einfachen Anschluss an das bau seitige Verteilnetz
Die elektrischen Komponenten zur automatischen Umschaltung sind im
Schaltkasten installiert und verdrahtet.
4-Leiter-Umschaltung nur elektrische Komponenten (U2)
Die elektrischen Komponenten zur automatischen Umschal tung sind im
Schaltkasten installiert (Baugruppe 4-Leiter-Umschaltung und Verdrahtung
bauseits; Anschlüsse siehe E-Schema).
170

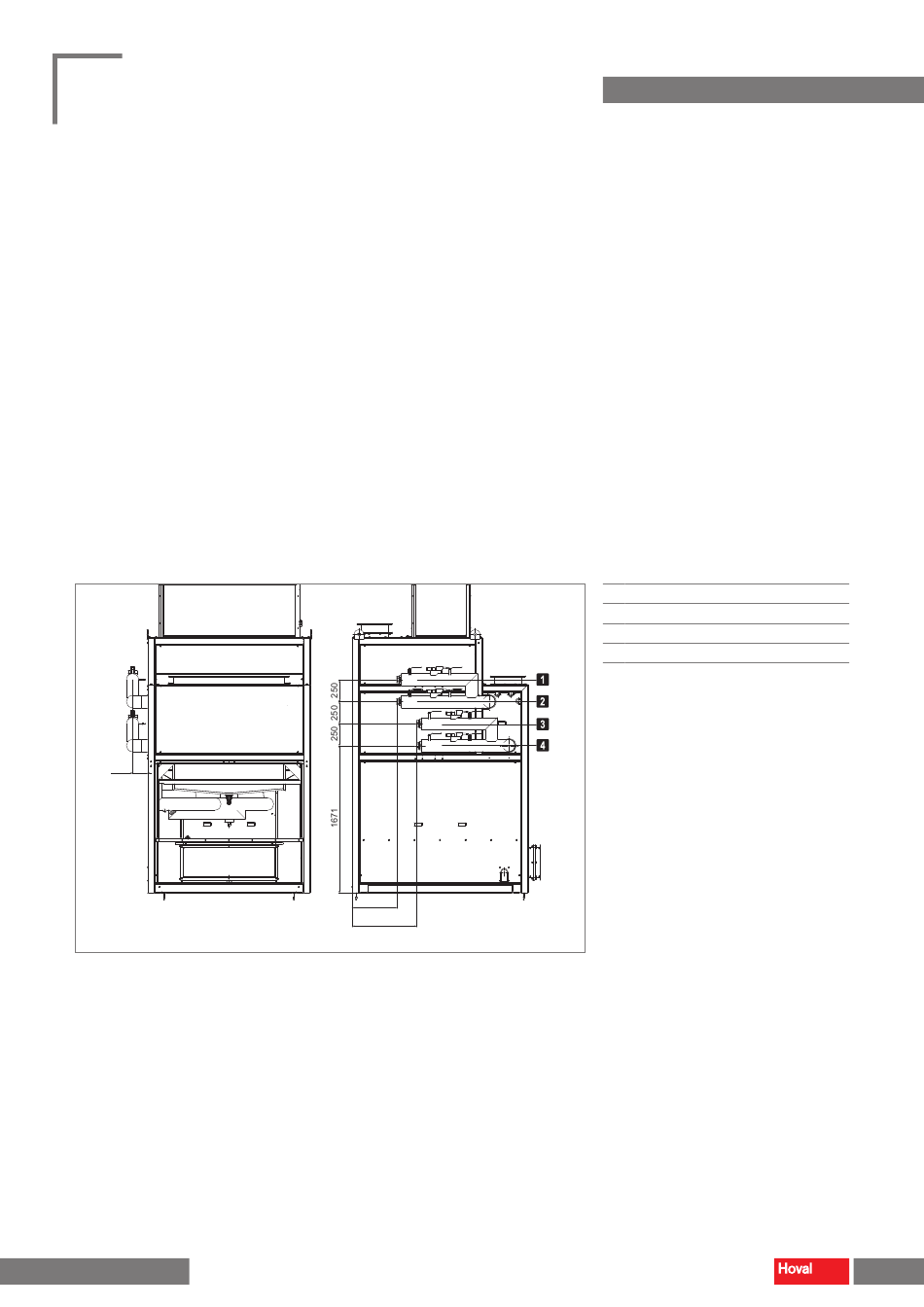

Bild 8: Maßblatt für 4-Leiter-Umschaltung (Maße in mm)
4 211 883-de-05
508
733
■
Rücklauf Heizen
1
■
Rücklauf Kühlen
2
■
Vorlauf Heizen
3
■
Vorlauf Kühlen
4
Optionen
18
