ProcessVent
Betriebsanleitung
7 Transport und Installation
Vorsicht
Verletzungsgefahr durch unsachgemäße Handhabung. Transport-,
Montage- und Installationsarbeiten nur von Fachkräften ausführen lassen!
7.1 Anlieferung
Das Gerät wird in 2 oder 3 Teilen auf Palette geliefert:
1
Basisgerät

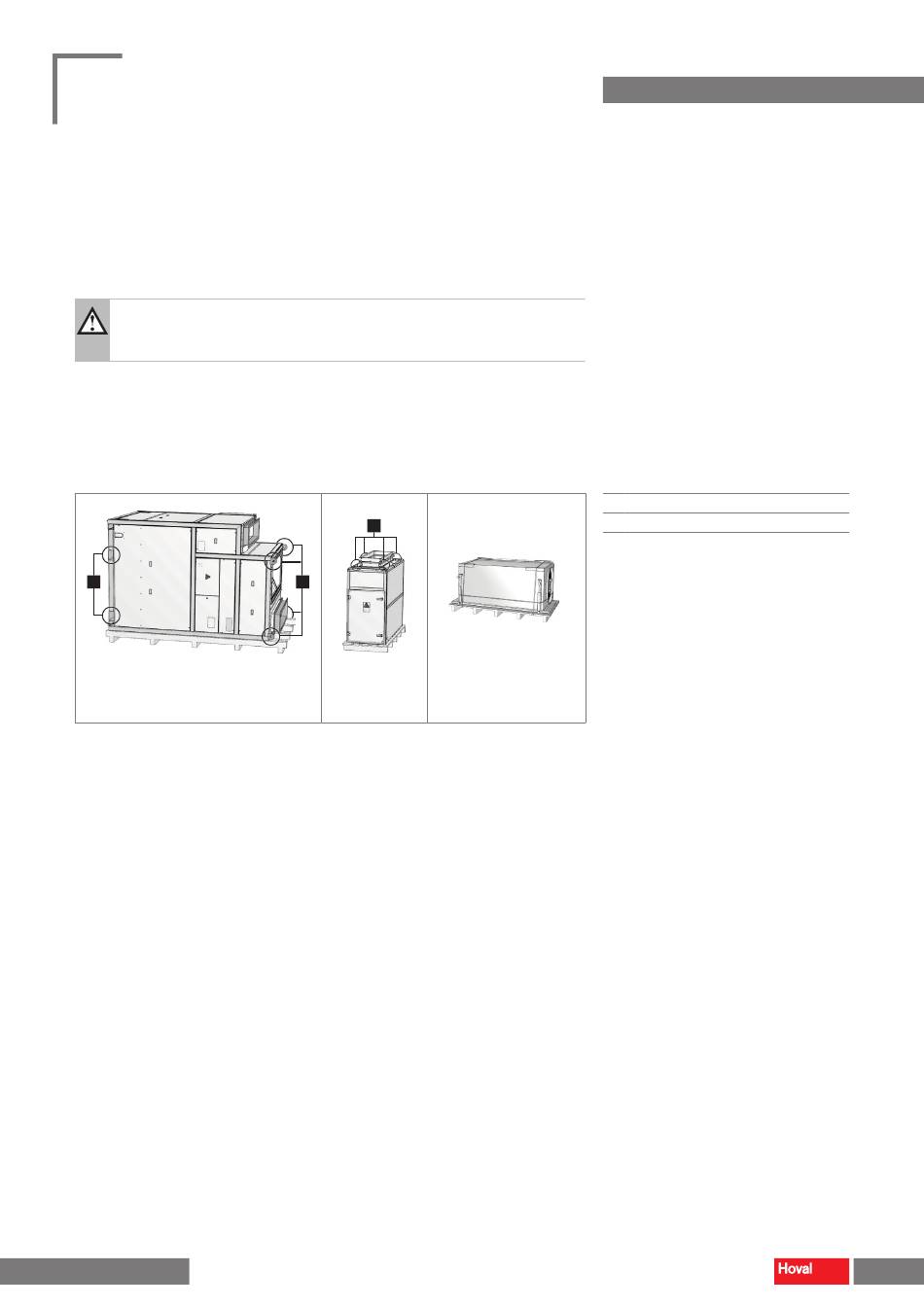

Bild 10: Position der Staplertaschen und Kranösen
Zubehör
Folgendes Zubehör wird separat mitgeliefert (hinter den Revisionsdeckeln Zuluft):
■
Haltebleche und Fixanker für die Befestigung des Gerätes am Boden
■
Kompensatoren und Schrauben für den Anschluss der Luftkanäle
■
Kabel für die elektrische Installation (je nach Konfiguration)
Vorbereitung
Für den sicheren Transport ist das Gerät mit Staplertaschen und Kranösen
ausgestattet.
■
Zum Anheben der Bauteile mit einem Kran:
– Hängen Sie die Karabiner des Hebezeugs in die Kranösen ein.
■
Zum Transportieren des Gerätes mit einem Gabelstapler
– Verwenden Sie einen Schwerlast-Gabelstapler (Tragfähigkeit 2000 kg,
Gabellänge 1.50 m) und führen Sie die Gabel in beide Staplertaschen ein.
■
Prüfen Sie die Vollständigkeit der Lieferung anhand der Lieferpapiere und der
Auftrags bestätigung. Melden Sie fehlende Teile und eventuelle Schäden sofort
schriftlich.
4 211 883-de-05
2
2
Außenluftmodul
Anschlusskanal und Träger
für horizontale Montage des
Außenluftmoduls (Option)
Transport und Installation
■
Staplertaschen
1
■
Kranösen
2
21
