ProcessVent
Optionen
Betriebsanleitung
6.2 Luftauslass
Anschluss Zuluftkanal links (K2)
Der Kompensator für den Zuluftkanal ist links am Gerät angebaut.
1040
925
925
140

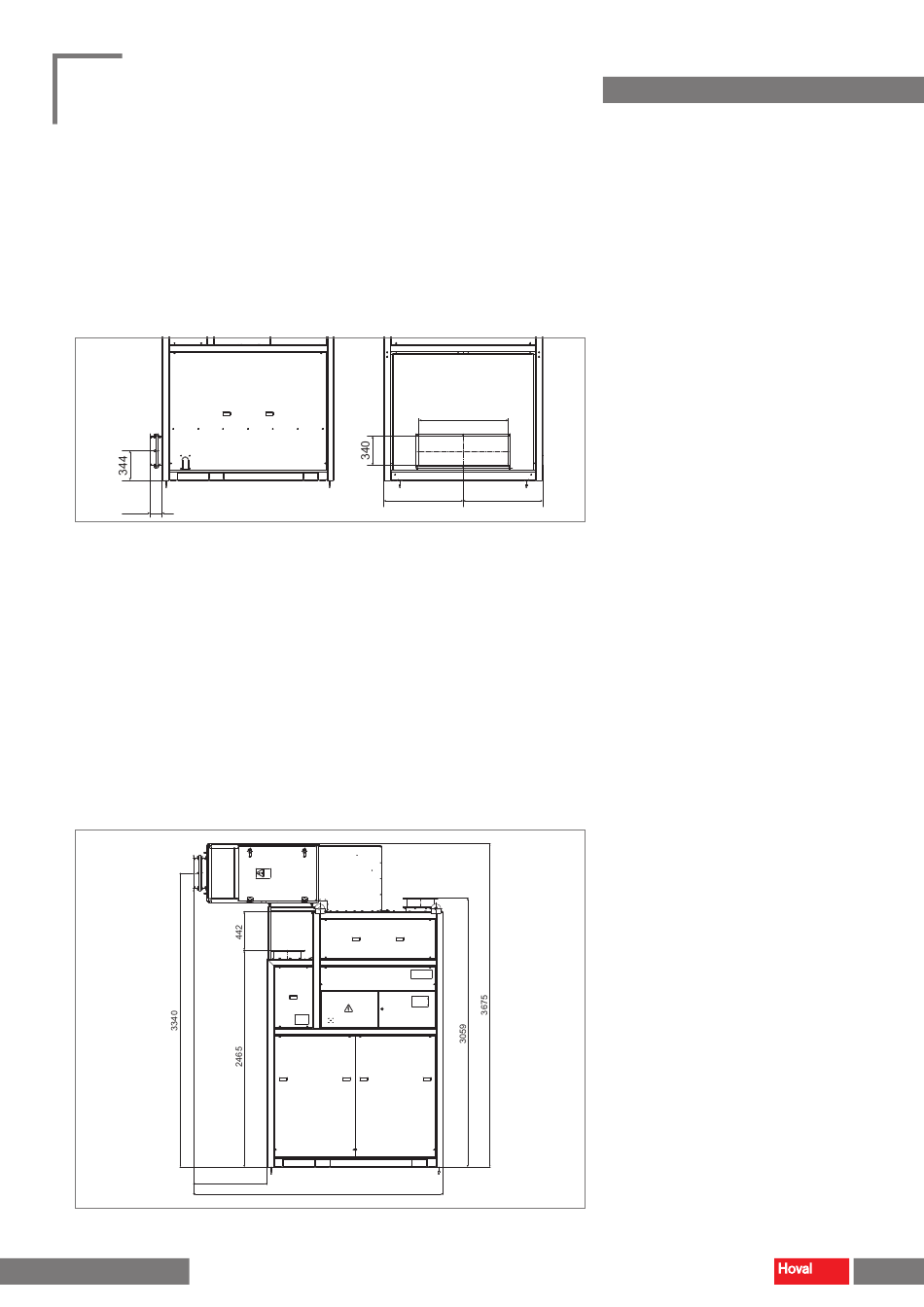

Bild 5: Maßblatt für Anschluss Zuluftkanal links (Maße in mm)
Quellluftauslass (QL)
Geräte mit Quellluftauslass dienen zur impulsarmen, kanal freien Einbringung der
Zuluft in den Aufenthaltsbereich. Der untere Teil des Basisgerätes ist allseitig mit
Lochblechen verkleidet. Dahinter befindet sich eine mit Federstäben befestigte
Gewebematte zur Luftverteilung.
6.3 Außenluftmodul horizontal (AH)
Aus Platzgründen kann es sinnvoll sein, das Außenluftmodul nicht stehend,
sondern horizontal auf dem Basisgerät zu montieren. Zu diesem Zweck kann das
Gerät inklusive Anschlusskanal und Träger aus Stahlblech geliefert werden.
862
2862
Bild 6: Maßblatt für Außenluftmodul horizontal (Maße in mm)
16
4 211 883-de-05
