ProcessVent
Betriebsanleitung
7.3 Montage
Vorsicht
Verletzungsgefahr durch abstürzende Last und unsachgemäße
Handhabung. Während der Montage:
– Nicht unter schwebenden Lasten aufhalten.
– Kran oder Gabelstapler mit ausreichender Tragkraft verwenden.
– Schutzausrüstung tragen (Schutzhelm, Sicherheitsschuhe.
Montage des Basisgerätes
■
Basisgerät mit Kran oder Gabelstapler zum Aufstellort transportieren.
■
Die unteren Abdeckbleche rechts und links demontieren, um Zugang zu den
Stellfüßen zu erhalten (siehe Bild 13).
■
Das Gerät mit Hilfe der 4 Stellfüße waagrecht ausrichten (siehe Bild 14):
– Madenschrauben lösen.
– Stellfüße herausdrehen.
– Gerät waagrecht ausrichten.
– Madenschrauben anziehen.
■
Mitgelieferte Haltebleche und Fixanker aus dem Gerät entnehmen.
■
Ankerlöcher bohren.
■
Das Gerät mit den Halteblechen und Fixankern am Boden befestigen.

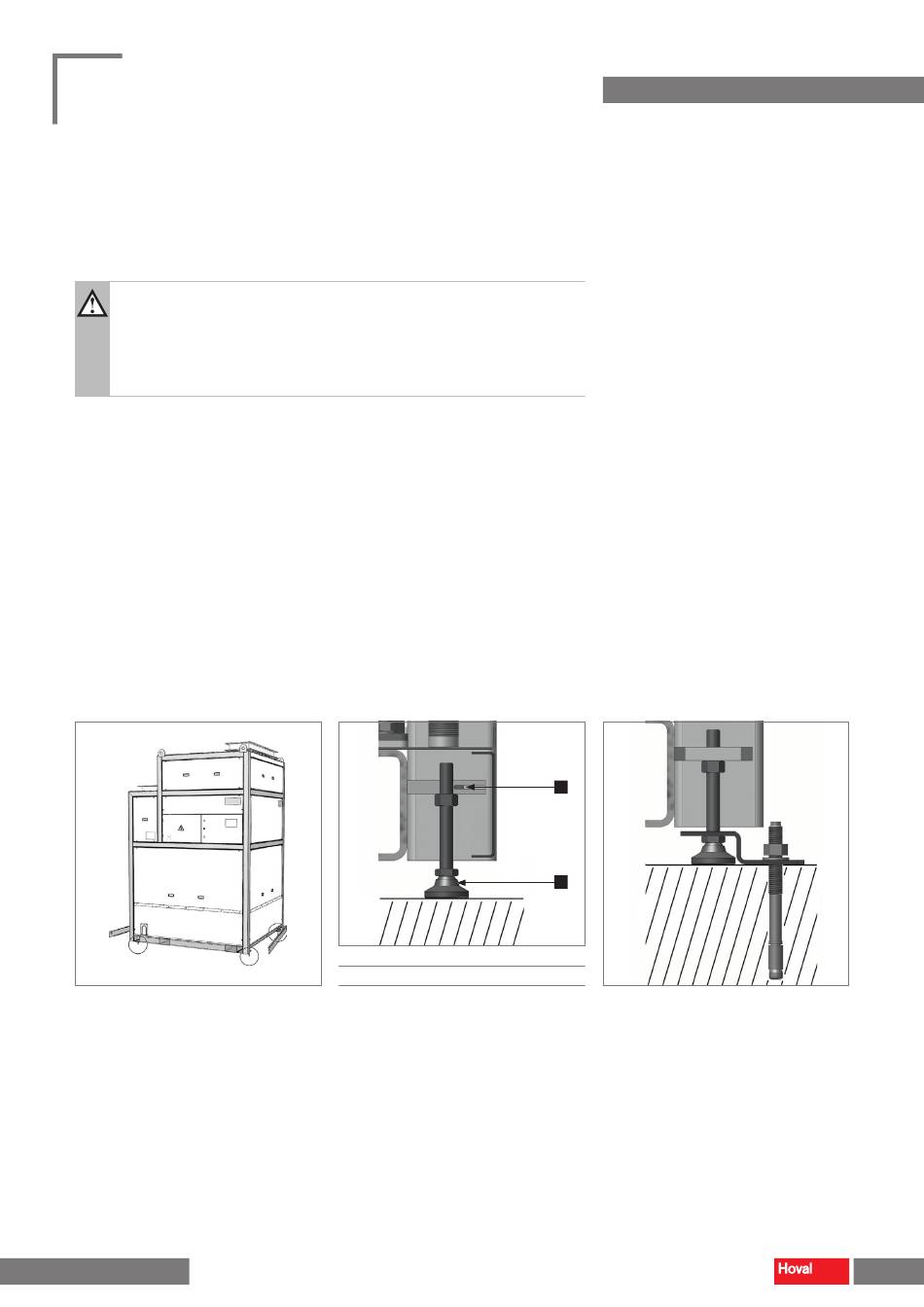

Bild 13: Position der Stellfüße
4 211 883-de-05
■
Madenschraube
1
■
Stellfuß
2
Bild 14: Detailansicht Stellfuß
Transport und Installation
1
2
Bild 15: Befestigung am Boden
23
