Szerelés Gemü Behegeszthető Persellyel; Szerelés Gemü Átmenő Házzal; Szerelés Gemü Közbenső Szerelőkarimával - Gemü 3030 mFlow Handbuch

2.1.1 Szerelés GEMÜ
behegeszthető persellyel
VIGYÁZAT
A behegeszthető perselyt ne beszerelt
átfolyásmérővel hegessze be!
Rögzí-
tőorr

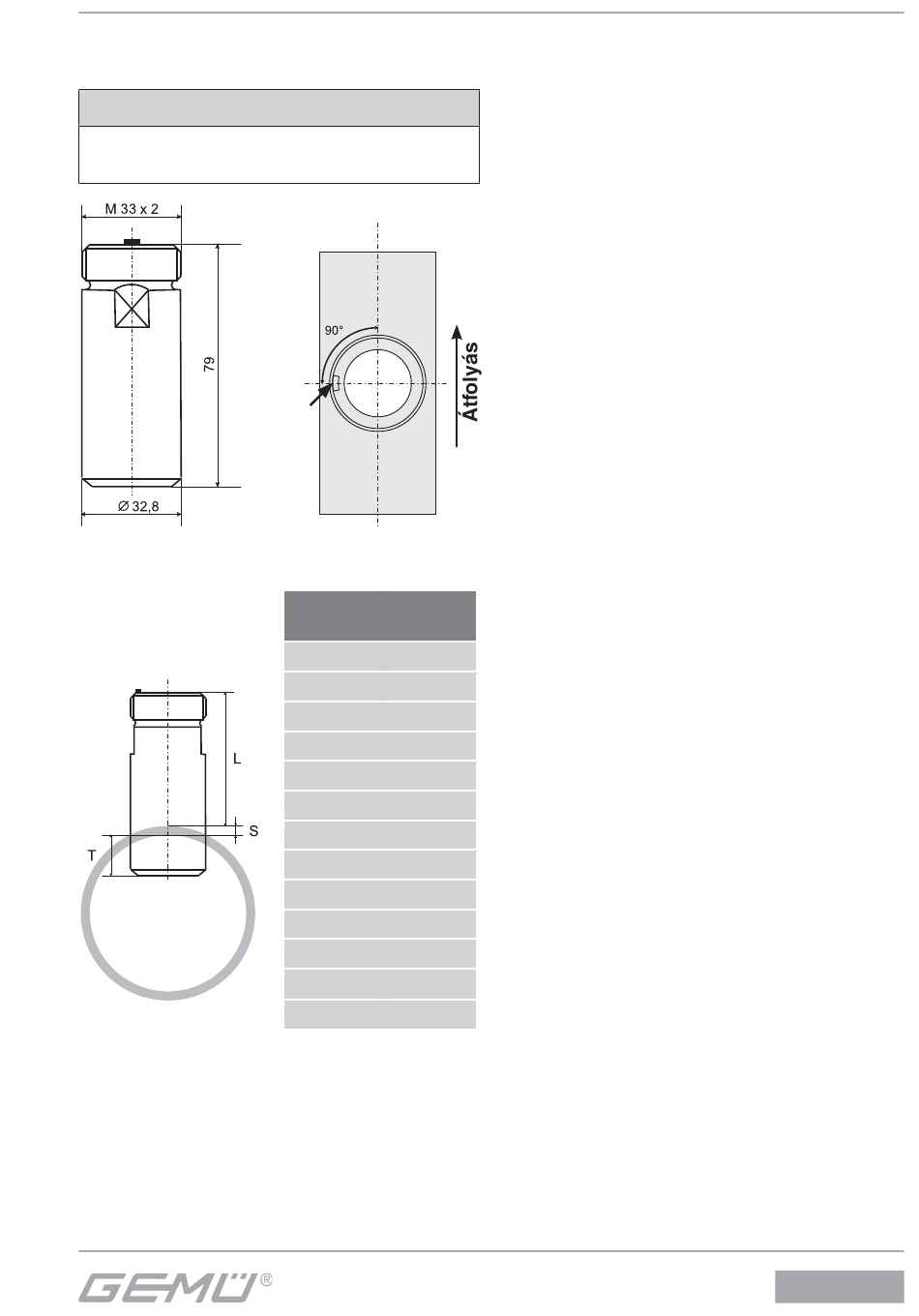

1. ábra
3. ábra
3. ábra
Az L beszerelési mélységet a következő
képletből kell kiszámítani: L = 79 - S - T
S = a csővezeték falvastagsága
T = a táblázatból kiolvashatók a beszerelési
méretek a mindenkori csővezetékhez
2. ábra
Beszerelési méretek
táblázat
DN T [mm]
25 4,5
32 6,0
40 7,2
50 8,3
65 10,0
80 12,0
100 14,5
125 17,5
150 20,5
200 27,0
250 33,0
300 39,5
További beszerelési
méretek kérésre
9 / 20
1. Fúrjon ø 33 mm-es furatot a
csővezetékbe.
2. Dugja a behegeszthető perselyt (1. ábra)
a furatba.
3. Állítsa be a rögzítőorrt 90°-ra az átfolyási
irányhoz képest (2. ábra).
4. Hegessze be a névleges átmérőnek
megfelelő beszerelési méretű
behegeszthető perselyt (3. ábra /
Beszerelési méretek, lásd beszerelési
méretek táblázat) függőlegesen a
csővezeték tengelyére.
5. Húzza fel az átfolyásmérőt (fi gyelje az
elfordulás elleni rögzítőorrt).
6. Rögzítse az átfolyásmérőt a hollandi
anyával (M33x2, 36-os laptávolság) a
behegeszthető perselyen.
2.1.2 Szerelés GEMÜ átmenő
házzal
1. Szerelje be az átmenő házat a
vezetékbe.
2. Húzza fel az átfolyásmérőt (fi gyelje az
elfordulás elleni rögzítőorrt).
3. Rögzítse az átfolyásmérőt a hollandi
anyával (M33x2, 36-os laptávolság) az
átmenő házon.
2.1.3 Szerelés GEMÜ közbenső
szerelőkarimával
1. Szerelje be a közbenső szerelőkarimát a
vezetékbe.
2. Húzza fel az átfolyásmérőt (fi gyelje az
elfordulás elleni rögzítőorrt).
3. Rögzítse az átfolyásmérőt a hollandi
anyával (M33x2, 36-os laptávolság) a
közbenső szerelőkarimán.
3030
