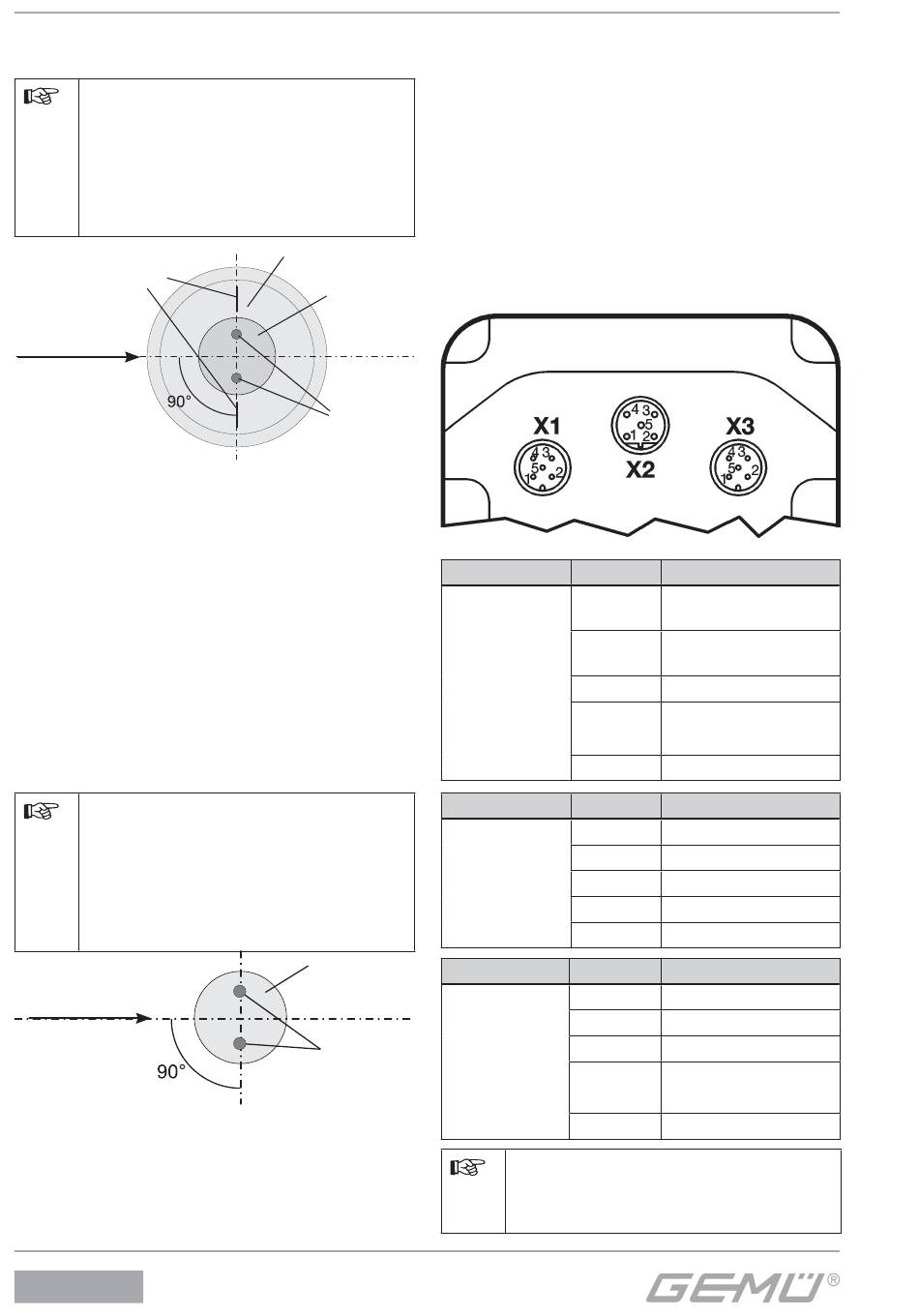

2.1.4
Szerelés Tuchenhagen
Varivent
Fontos:
Az érzékelő elektródjait mindig
pontosan keresztben kell beállítani
a közeg átfolyási irányhoz képest,
hogy pontos mérést tegyenek
lehetővé.
Jelölések
Átfolyás
Az érzékelő
alsó részének
nézete
1. Hegessze be a Varivent
csővezetékbe.
2. Helyezze az átfolyásmérőt a
ráhegesztett zárólappal a házra.
3. Ügyeljen az érzékelő helyes beállítására
(elektródok / jelölések 90°-ra az átfolyási
irányhoz képest).
4. Rögzítse az átfolyásmérőt a
szorítógyűrűvel a házhoz.
2.1.5
Szerelés Neumo
BioControl
házzal
Fontos:
Az érzékelő elektródjait mindig
pontosan keresztben kell beállítani
a közeg átfolyási irányhoz képest,
hogy pontos mérést tegyenek
lehetővé.
Átfolyás
Az érzékelő
alsó részének
nézete
1. Hegessze be a BioControl
házat a csővezetékbe.
2. Helyezze az átfolyásmérőt a
ráhegesztett zárólappal a BioControl
átmenő házra.
3030
soros házzal
®
Zárólap
Érzékelő
Elektródok
soros házat a
®
átmenő
®
Érzékelő
Elektródok
átmenő
®
3. Ügyeljen az érzékelő helyes beállítására
(elektródok 90°-ra az átfolyási irányhoz
képest).
4. Csavarozza fel erősen az átfolyásmérőt
a házra.
3
Elektromos csatlakoztatások
Az összes elektromos csatlakoztatás
5-pólusú M12 csatlakozódugóként az
átfolyásmérő hátoldalán van elhelyezve.
Csatlakozó
X1
A-kódolású
M12
csatlakozódugó
Csatlakozó
X2
B-kódolású
M12
csatlakozódugó
Csatlakozó
X3
A-kódolású
M12
csatlakozódugó
Fontos:
Profi bus DP kivitel esetén az RS-
®
232 interfész elmarad.
10 / 20
Érintkező Megnevezés
Uv, 24 V DC
1
tápfeszültség
Záró, K1 kimenet,
2
24 V DC
3
GND
Záró, K2 kimenet,
4
24 V DC
5
n.c.
Érintkező Megnevezés
1
n.c.
2
n.c.
3
RXD, RS 232
4
TXT, RS 232
5
GND, RS 232
Érintkező Megnevezés
1
I+, áramkimenet
2
I-, áramkimenet
3
Funkcionális föld
24 V DC,
4
impulzuskimenet
5
GND, impulzuskimenet
