M066 – KLANG
31
–
stehend) sind sorgfältig einzulöten, um keine Kurzschlüsse herzustellen.
Dies gilt insbesondere für die Dioden. Bei diesen empfiehlt sich, immer erst
ein Beinchen anzulöten, dann abzuschneiden und dann das nächste
Beinchen anzulöten. Bei den Dioden ist weiterhin zu beachten, daß diese
mit sanftem Druck in die Lötaugen hineingedrückt werden müssen, bis sie
tief genug sitzen, um im Modulgehäuse Platz zu finden. Hier ist
Fingerspitzengefühl gefragt.

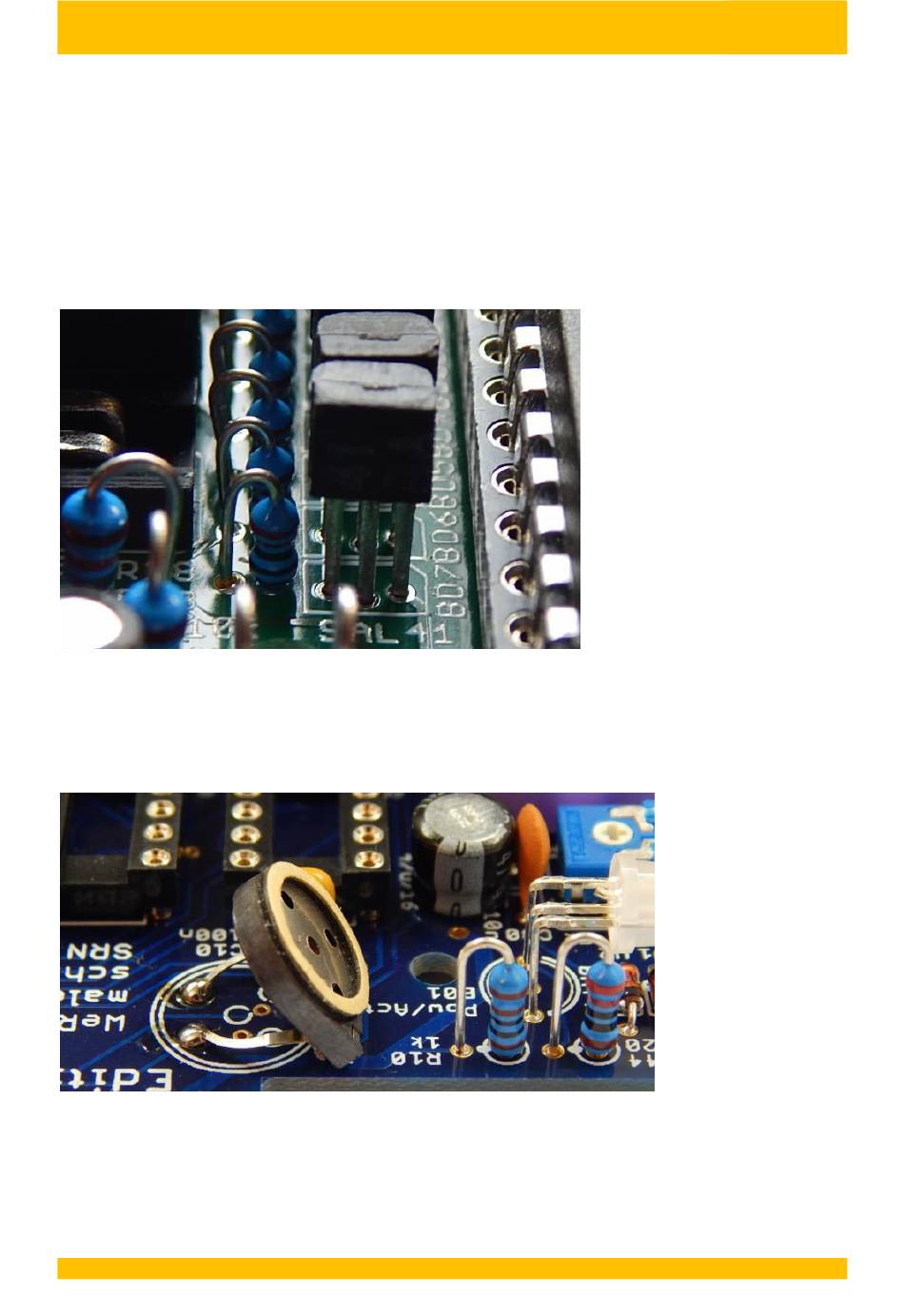

Abbildung 7: Doppeldioden SAL41
Der empfohlene interne Minilautsprecher sollte geneigt, in einem Winkel
von ca. 45 Grad nach hinten, eingebaut werden. Damit wird die beste
Resonanzwirkung erreicht.
Abbildung 8: Einbau des Minilautsprechers
Die Anordnung der Lötstifte der Klinkenbuchse entspricht nicht ganz der
der Lötaugen. Daher ist zunächst nur ein Beinchen anzulöten und dann die
Buchse durch mäßiges Hineindrücken plan an der Platinenvorderkante
auszurichten. Danach können die restlichen Beinchen verlötet werden.
31
