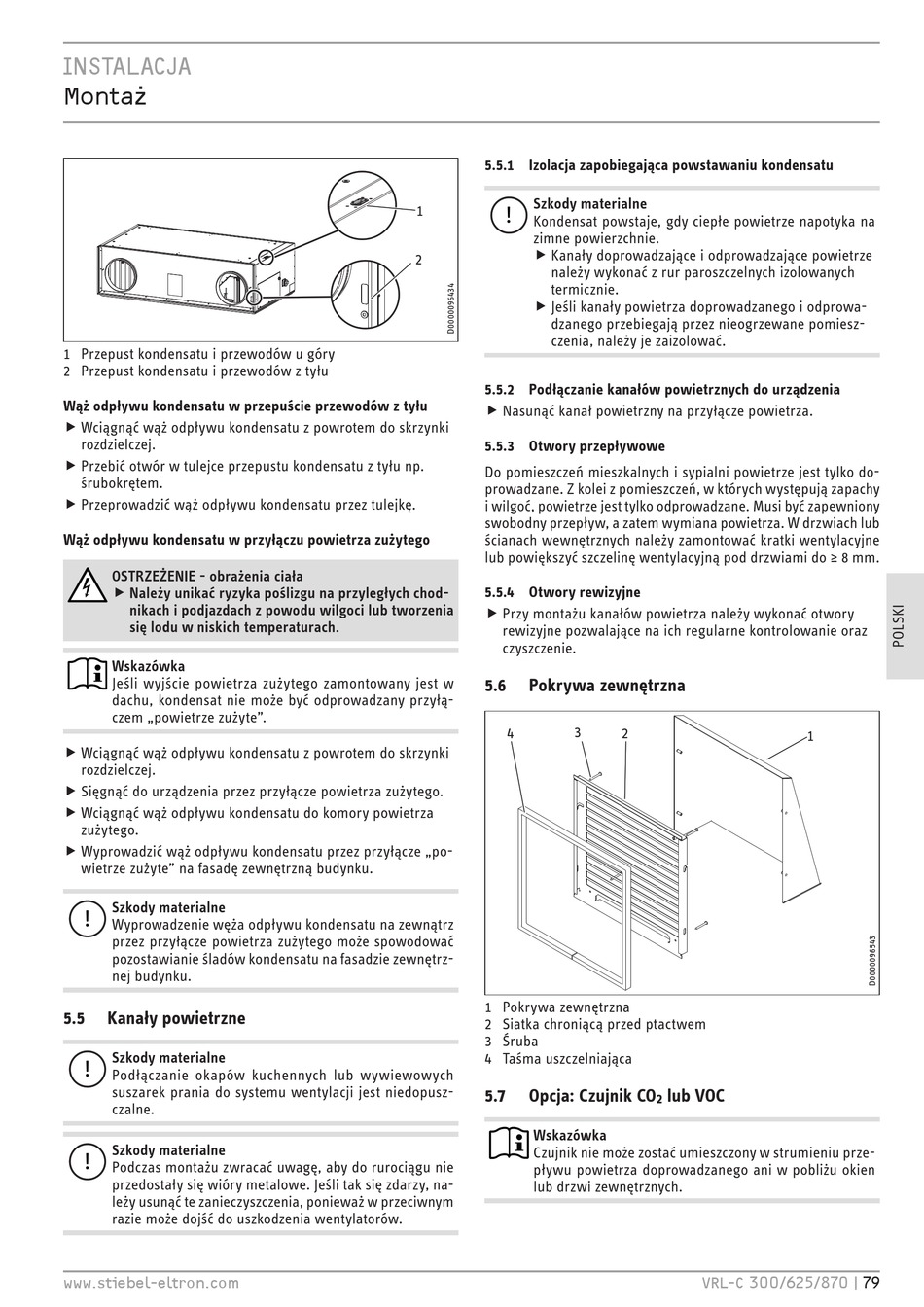

INSTALACJA
Montaż
1 Przepust kondensatu i przewodów u góry
2 Przepust kondensatu i przewodów z tyłu
Wąż odpływu kondensatu w przepuście przewodów z tyłu
f Wciągnąć wąż odpływu kondensatu z powrotem do skrzynki f
rozdzielczej.
f Przebić otwór w tulejce przepustu kondensatu z tyłu np. f
śrubokrętem.
f Przeprowadzić wąż odpływu kondensatu przez tulejkę. f
Wąż odpływu kondensatu w przyłączu powietrza zużytego
OSTRZEŻENIE - obrażenia ciała
f Należy unikać ryzyka poślizgu na przyległych chod- f
nikach i podjazdach z powodu wilgoci lub tworzenia
się lodu w niskich temperaturach.
Wskazówka
Jeśli wyjście powietrza zużytego zamontowany jest w
dachu, kondensat nie może być odprowadzany przyłą-
czem „powietrze zużyte".
f Wciągnąć wąż odpływu kondensatu z powrotem do skrzynki f
rozdzielczej.
f Sięgnąć do urządzenia przez przyłącze powietrza zużytego. f
f Wciągnąć wąż odpływu kondensatu do komory powietrza f
zużytego.
f Wyprowadzić wąż odpływu kondensatu przez przyłącze „po- f
wietrze zużyte" na fasadę zewnętrzną budynku.
Szkody materialne
!
Wyprowadzenie węża odpływu kondensatu na zewnątrz
przez przyłącze powietrza zużytego może spowodować
pozostawianie śladów kondensatu na fasadzie zewnętrz-
nej budynku.
5.5 Kanały powietrzne
Szkody materialne
!
Podłączanie okapów kuchennych lub wywiewowych
suszarek prania do systemu wentylacji jest niedopusz-
czalne.
Szkody materialne
!
Podczas montażu zwracać uwagę, aby do rurociągu nie
przedostały się wióry metalowe. Jeśli tak się zdarzy, na-
leży usunąć te zanieczyszczenia, ponieważ w przeciwnym
razie może dojść do uszkodzenia wentylatorów.
www.stiebel-eltron.com
5.5.1 Izolacja zapobiegająca powstawaniu kondensatu
Szkody materialne
!
1
Kondensat powstaje, gdy ciepłe powietrze napotyka na
zimne powierzchnie.
f Kanały doprowadzające i odprowadzające powietrze f
2
należy wykonać z rur paroszczelnych izolowanych
termicznie.
f Jeśli kanały powietrza doprowadzanego i odprowa- f
dzanego przebiegają przez nieogrzewane pomiesz-
czenia, należy je zaizolować.
5.5.2 Podłączanie kanałów powietrznych do urządzenia
f Nasunąć kanał powietrzny na przyłącze powietrza. f
5.5.3 Otwory przepływowe
Do pomieszczeń mieszkalnych i sypialni powietrze jest tylko do-
prowadzane. Z kolei z pomieszczeń, w których występują zapachy
i wilgoć, powietrze jest tylko odprowadzane. Musi być zapewniony
swobodny przepływ, a zatem wymiana powietrza. W drzwiach lub
ścianach wewnętrznych należy zamontować kratki wentylacyjne
lub powiększyć szczelinę wentylacyjną pod drzwiami do ≥ 8 mm.
5.5.4 Otwory rewizyjne
f Przy montażu kanałów powietrza należy wykonać otwory f
rewizyjne pozwalające na ich regularne kontrolowanie oraz
czyszczenie.
5.6 Pokrywa zewnętrzna
3
4
1 Pokrywa zewnętrzna
2 Siatka chroniącą przed ptactwem
3 Śruba
4 Taśma uszczelniająca
5.7 Opcja: Czujnik CO
Wskazówka
Czujnik nie może zostać umieszczony w strumieniu prze-
pływu powietrza doprowadzanego ani w pobliżu okien
lub drzwi zewnętrznych.
2
lub VOC
2
VRL-C 300/625/870 |
