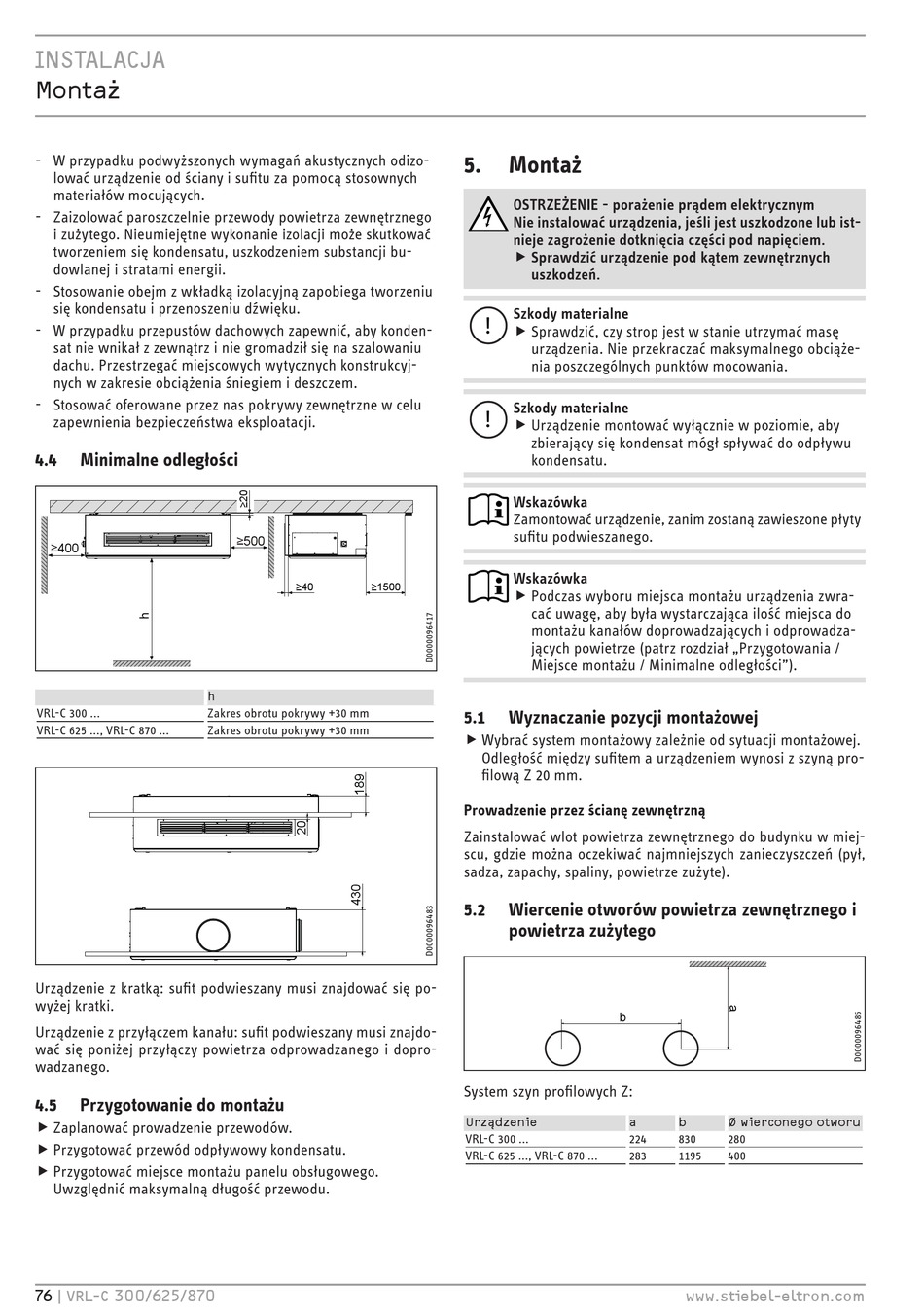

Minimalne Odległości; Przygotowanie Do Montażu; Montaż; Wyznaczanie Pozycji Montażowej - STIEBEL ELTRON VRL-C 300 G Premium Installation

INSTALACJA
Montaż
- W przypadku podwyższonych wymagań akustycznych odizo-
lować urządzenie od ściany i sufitu za pomocą stosownych
materiałów mocujących.
- Zaizolować paroszczelnie przewody powietrza zewnętrznego
i zużytego. Nieumiejętne wykonanie izolacji może skutkować
tworzeniem się kondensatu, uszkodzeniem substancji bu-
dowlanej i stratami energii.
- Stosowanie obejm z wkładką izolacyjną zapobiega tworzeniu
się kondensatu i przenoszeniu dźwięku.
- W przypadku przepustów dachowych zapewnić, aby konden-
sat nie wnikał z zewnątrz i nie gromadził się na szalowaniu
dachu. Przestrzegać miejscowych wytycznych konstrukcyj-
nych w zakresie obciążenia śniegiem i deszczem.
- Stosować oferowane przez nas pokrywy zewnętrzne w celu
zapewnienia bezpieczeństwa eksploatacji.
4.4 Minimalne odległości
≥400
h
VRL-C 300 ... Zakres obrotu pokrywy +30 mm
VRL-C 625 ..., VRL-C 870 ... Zakres obrotu pokrywy +30 mm
Urządzenie z kratką: sufit podwieszany musi znajdować się po-
wyżej kratki.
Urządzenie z przyłączem kanału: sufit podwieszany musi znajdo-
wać się poniżej przyłączy powietrza odprowadzanego i dopro-
wadzanego.
4.5 Przygotowanie do montażu
f Zaplanować prowadzenie przewodów. f
f Przygotować przewód odpływowy kondensatu. f
f Przygotować miejsce montażu panelu obsługowego. f
Uwzględnić maksymalną długość przewodu.
76 | VRL-C 300/625/870
≥500
≥1500
≥40
5. Montaż
OSTRZEŻENIE - porażenie prądem elektrycznym
Nie instalować urządzenia, jeśli jest uszkodzone lub ist-
nieje zagrożenie dotknięcia części pod napięciem.
f Sprawdzić urządzenie pod kątem zewnętrznych f
uszkodzeń.
Szkody materialne
!
f Sprawdzić, czy strop jest w stanie utrzymać masę f
urządzenia. Nie przekraczać maksymalnego obciąże-
nia poszczególnych punktów mocowania.
Szkody materialne
!
f Urządzenie montować wyłącznie w poziomie, aby f
zbierający się kondensat mógł spływać do odpływu
kondensatu.
Wskazówka
Zamontować urządzenie, zanim zostaną zawieszone płyty
sufitu podwieszanego.
Wskazówka
f Podczas wyboru miejsca montażu urządzenia zwra- f
cać uwagę, aby była wystarczająca ilość miejsca do
montażu kanałów doprowadzających i odprowadza-
jących powietrze (patrz rozdział „Przygotowania /
Miejsce montażu / Minimalne odległości").
5.1 Wyznaczanie pozycji montażowej
f Wybrać system montażowy zależnie od sytuacji montażowej. f
Odległość między sufitem a urządzeniem wynosi z szyną pro-
filową Z 20 mm.
Prowadzenie przez ścianę zewnętrzną
Zainstalować wlot powietrza zewnętrznego do budynku w miej-
scu, gdzie można oczekiwać najmniejszych zanieczyszczeń (pył,
sadza, zapachy, spaliny, powietrze zużyte).
5.2 Wiercenie otworów powietrza zewnętrznego i
powietrza zużytego
System szyn profilowych Z:
Urządzenie a
VRL-C 300 ... 224
VRL-C 625 ..., VRL-C 870 ... 283
b Ø wierconego otworu
830 280
1195 400
