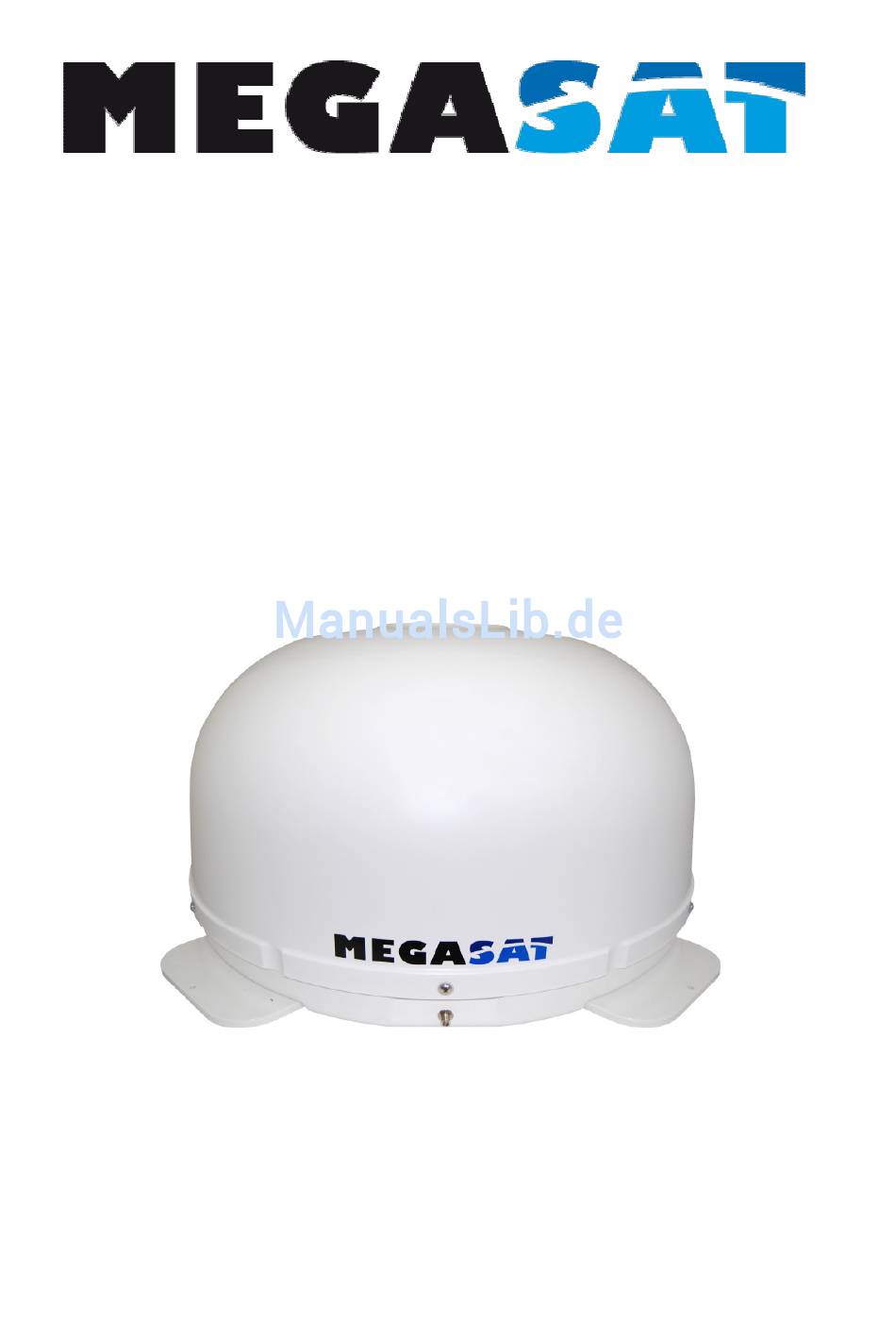

- Seite 1 Campingman WSTA-DP250P Bedienungsanleitung Achtung! Bitte lesen Sie diese Bedienungsanleitung, bevor Sie die Antenne installieren und in Betrieb nehmen, um Fehler bei der Montage und Handhabung zu vermeiden.
-
Seite 2: Lieferumfang

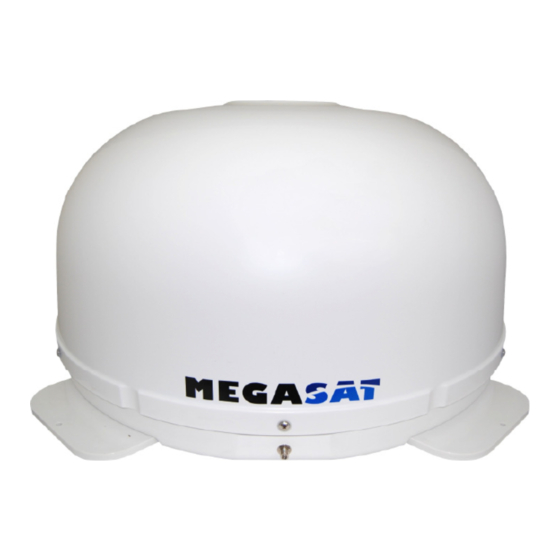

Die Megasat DP250P ist eine automatische, selbst ausrichtende Satellitenantenne für die Satelliten Astra 1 (19,2°O), Eutelsat/Hotbird (13°O), Astra2 (28,2°O), Astra3 (23,5°O), Astra4/Sirius (4,8°O), Thor5/6 (0,8°W), Hispasat (30° W) und Türksat (42°O). Diese digitale Antenne ist somit die ideale Empfangslösung für Wohnmobil, Bus, LKW, Schiff und PKW. - Seite 3 2. Prüfen Sie, ob alle Teile vorhanden sind 3. Setzen Sie die Antenne auf den späteren Einbauplatz und richten Sie sie aus. Achten Sie darauf, dass der Einbauplatz eben ist und keine Dachaufbauten im Weg sind, die den Satellitenempfang stören können. Aufbauten bis zu 8cm Höhe spielen keine Rolle, höhere Aufbauten sollten einen entsprechender Abstand zur Antenne haben, damit kein Hindernis zwischen Antenne und Satellit (minimale Elevation 16°...
-
Seite 4: Anschluss
3. Setzen Sie nun sofort (max. innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf die angezeichneten Felder. Drücken Sie die Füße leicht und gleichmäßig an und fixieren Sie die Antenne gegen Verrutschen, z.B. durch Klebeband. Es müssen sich nach dem Andrücken noch mindestens 2mm Kleber zwischen Antennenfuß... -
Seite 5: Systemkomponenten
Systemkomponenten Antenneneinheit Unter der außen Einheit (Kuppel) befindet sich eine 45cm Hochleistungsantenne. Das Auto Skew System und die neue Elevationstechnik von 15-62° ermöglicht bestmöglichen europaweiten Empfang. Die elegante Kunstoffhaube schütz die Antenne bestens gegen äußere Witterungseinflüsse. IDU (Steuergerät) Mit der IDU wird das Antennensystem gesteuert und mit Strom über das Antennenkabel versorgt. - Seite 6 Anschluss Montieren Sie die Steuerbox und den Satellitenreceiver im Fahrzeuginneren nicht im Bereich eines Airbags! Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden! Achten Sie hierbei auch auf schon vorhandene Kabel! Antenne Antenne 12VDC~24VDC oder Netzteil 230VAC/12VDC 5A Satelliten Receiver Receiver...
- Seite 7 4. Inbetriebnahme und Bedienung 1. Schalten Sie den Monitor/TV-Gerät und den Satellitenreceiver ein. Die grüne LNB Anzeige der Steuerbox leuchtet auf, sobald der Satellitenreceiver eingeschaltet ist. 2. Schalten Sie die Steuerbox ein. Die Anzeige des voreingestellten Satelliten leuchtet rot auf. Die rote Einschaltkontrolle leuchtet auf und die Anzeige des voreingestellten Satelliten beginnt zu blinken, dann leuchtet sie ständig.
-
Seite 8: Satellit Auswählen
Achten Sie darauf dass die gewünschte Satellitenrichtung freie Sicht zum Himmel hat. (Orbit Position des Satelliten) schlechter oder kein Empfang guter Empfang Die Antenne wurde dafür entworfen, so effizient und so zuverlässig als möglich zu arbeiten. Wenn die Antenne den ausgewählten Satelliten gefunden hat und die Feinabstimmung beendet ist, geht das Steuergerät in den Standby Betrieb. -
Seite 9: Falls Es Probleme Gibt
6. Falls es Probleme gibt Sind Hindernisse (Bäume Gebäude usw.) in Richtung des Satelliten? • Wählen Sie einen anderen Standort. Sind Gebäude in unmittelbarer Nähe kann es zu Reflektionen kommen • und die Antenne richtet sich nicht korrekt aus (Standort wechseln) Sind die Antennenkabel korrekt angeschlossen oder defekt •... - Seite 10 Skew Anpassung Um die korrekte Skew Einstellung vorzunehmen, entfernen Sie die Kuppel der Antenne und lösen beide Schrauben der LNB Halterung so weit, dass das LNB sich drehen lässt. Bewegen Sie jetzt das LNB entsprechend der Tabelle auf die richtige Position und befestigen Sie die Schrauben der LNB Halterung.
- Seite 11 Satelliten Signal LNB Signal Die Signale Vertikal (rot) und Horizontal (blau) werden in einem genauen Winkel von 90° gesendet. Die Signale des Satelliten werden im selben Kreuzmuster gesendet. Um einen optimalen Empfang zu erreichen müssen beide Elemente im gleichen Winkel zueinander stehen.
-
Seite 12: Technische Daten
Skew Anpassung 7. Technische Daten Frequenzbereich: LNB-Typ: 10,7 bis 12,75 GHz LNB Typ: Universal Polarisation: horizontal und vertikal Gain/Verstärkung: 33dBi Elevation (Neigung): 17° 60° Suchwinkel (Azimut): 360° Stromversorgung: 12-24V Temperaturbereich: -22° C bis +55° C Antennenkabel: Koaxialkabel 100dB (10m) Durchmesser: ca. 68cm Höhe: ca. - Seite 13 Verarbeitungshinweise...
- Seite 19 Megasat Industriestrasse 4a D- 97618 Niederlauer Tel. +49 (0) 9776 63567-100 Fax. +49 (0) 9776 63567-144 www.megasat.tv...
- Seite 20 Campingman WSTA-DP250P User Manual...
-
Seite 21: Inhaltsverzeichnis
able of contents able of contents able of contents able of contents Introduction Specification………………….…………………………………………………….5 Antenna System Overview…………………………………………………….6 Direct Broadcast Satellite Overview………………………….…………..7 System Components……………………………………………………………8 Installation Unpacking the Unit………………………………..……………………..9 Preparing for the installation……………………………………………….10 Selecting the location………….……………………………………….……...11 Equipment and cable installation…………..…………………………….12 Setting the LNB Skew Angle(Manual Skew version only)………..13 Operation Receiving Satellite TV Signals…………….……………………………….14 Turning the System On/Off…………..………………..…………………..15... - Seite 22 Notes, Cautions, and Warnings Caution Improper handling by unqualified personnel can cause serious damage to this equipment. Unqualified personnel who tamper with this equipment may be held liable for any resultant damage to the equipment. Install under DRY condition ONLY! Do not install this system in the rain, or under any wet conditions.
-
Seite 23: Introduction
ntroduction ntroduction ntroduction ntroduction DP250P satellite antenna system is the innovative and a technologically advanced satellite Stationary system. DP250P has a unique combination of state-of-the art components with the most sophisticated satellite acquisition and tracking programs to provide the following features: ■... -
Seite 24: Specification
Specification Specification Specification Specification Antenna Type Parabola Frequency Band Ku Band Radome Dimension 390x700mm Antenna Weight Antenna Gain 33dBi Minimum EIRP 49dBW Polarization V/H or RHCP/LHCP Type of Stabilization 2-Axis Step Motor Elevation Range 19° to 64° Azimuth Range Unlimited Tracking Rate 50°/sec Temperate Range... -
Seite 25: Antenna System Overview
Antenna System Overview Antenna System Overview Antenna System Overview Antenna System Overview A complete satellite TV system, illustrated in Figure 1-1, includes DP250P antenna connected to a IDU, a satellite TV receiver, and a television set. DP250P Antenna Unit Antenna 12VDC~24VDC Receiver or power supply... -
Seite 26: Direct Broadcast Satellite Overview
Direct Broadcast Satellite Overview Direct Broadcast Satellite Overview Direct Broadcast Satellite Overview Direct Broadcast Satellite Overview Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from satellites located 22,000 miles in space. A receiving station, such as DP250P antenna, should include a dish and satellite receiver to receive the signals and process them for use by the consumer audio and video equipment. -
Seite 27: System Components
Objects such as tall lighthouse, bridges and big ship that block this view will cause a loss of signal. The signal will be quickly restored once the antenna has a clear line of sight again. Heavy rain, cloud, snow or ice may also interfere with the signal reception quality. If the satellite signal is lost due to blockage or severe weather condition, services from the receiver will be lost (picture will freeze frame and may disappear). -
Seite 28: Installation
Unpacking the unit 1. Open box and remove packing material. The following items are included in the packaging of Free Way 1S antenna. Item Description Quantity Megasat DP250P Antenna Unit 1 each Megasat IDU(In Door Unit) 1 each Power Cable(1.5m) 1 each... - Seite 29 Install Tools and Materials DP250P antenna system is designed for simple installation and setup. However, the following list of equipment or items should be available during installation of DP250P antenna. ■ Electric drill and drill bits ■ Socket wrench ■ Silicon sealant ■...
-
Seite 30: Selecting The Location
Selecting the location Selecting the location Selecting the location Selecting the location Determine the optimum mounting location for the antenna radome assembly. It should be installed where : 1. The antenna has a clear line-of-sight view to as much of the sky as is practical. Choose a location where masts or other structures do not block the satellite signal from the dish as the vehicle turns. -
Seite 31: Equipment And Cable Installation
Equipment and cable installation Equipment and cable installation Equipment and cable installation Equipment and cable installation This offers a general explanation of how to install the IDU and satellite receiver properly to the inside of vehicle connecting with coaxial cable. 1. -
Seite 32: Operation
peration peration peration peration DP250P antenna system is easy to use. Under normal conditions, operation of DP250P antenna requires no intervention from the user. Antenna unit initialization and satellite acquisition is completely automatic. Receiving Satellite TV Signals Receiving Satellite TV Signals Receiving Satellite TV Signals Receiving Satellite TV Signals Television satellites are located in fixed positions above the Earth’s equator and beam TV... -
Seite 33: Watching Tv
Watching TV Watching TV Watching TV Watching TV DP250P antenna is designed to operate as efficiently and as reliably as possible when the vehicle is moved and anchored. It is also the quickest satellite acquisition system available among DP250P antennas. If you have anchored the vehicle and the antenna has completed to searching selected satellite, turn off IDU Power to avoid unnecessary use of power. - Seite 34 Functions of LCD Display You can change Power S/W the satellite by It is tracking a pushing this satellite. TRACKING THOR ASTRA2 HOTBIRD ASTRA1 ASTRA2 ASTRA4 HISPSAT/ TURKSAT SEARCH SLEEP SATELLITE SELECT POWER Satellite select button It is in sleep It is searching mode.
- Seite 35 TRACKING It is tracking the target satellite. SEARCH SLEEP If detacted satellite is choosen satellite, it goes TRACKING to auto_sleep mode. SEARCH SLEEP In case of search failure Turn the power switch on. POWER Push the Satellite select buttons to choose satellite.
-
Seite 36: Troubleshooting
roubleshooting roubleshooting roubleshooting roubleshooting There are a number of common issues that can affect the signal quality or the operation of DP250P antenna system. The following sections address these issues and potential solutions. Simpl e check…………… ……. ….… ……………… ………… ………… …. 2 4 Causes and Remedies…..………………..………………………………….25 Simple check Simple check... -
Seite 37: Appendix A
Satellite Signal Blocked The DP250P Antenna needs a clear line of sight (LOS), view to the satellite for uninterrupted reception. Objects such as tall lighthouse, bridges and big ship that block this view will cause a loss of signal. The signal will be quickly restored once the antenna has a clear line of sight again. - Seite 38 European Po European Position Grid European Po European Po sition Grid sition Grid sition Grid If you wish to determine the Skew Angle(LNB), use the position grid(Figure A-1 European Position Grid) and table(TableA-1 Regional Skew angle) on page Figure A-1 Europe Position Grid...
- Seite 39 If you wish to set the correct skew, see “TableA-1 Regional Skew angle”. The correct skew setting varies depending on your geographic location, since the orientation of your antenna to the satellite changes as you move. Raster TURKSA ASTRA2 ASTRA3 ASTRA1 HOTBIR Astra4...
- Seite 40 Setting the Skew Angle If you have determine the correct skew angle, follow the steps below to adjust the antenna’s LNB skew angle. Caution To avoid bodily injury, be sure to turn off the antenna and disconnect power to all wored components. 1.
-
Seite 41: Appendix B
Appendix B Satellite Coverage Map Television satellites are located in fixed positions above the Earth’s equator and beam TV signals down to certain regions of the planet (not worldwide). To receive TV signals from a satellite, you must be located within that satellite’s unique coverage area. - Seite 42 Astra 1 Hotbird Astra4...
-
Seite 43: Appendix C
Atlantic Bird 3 Hispasat Appendix C Antenna Drawing... - Seite 44 Antenna Drawing Antenna Drawing Antenna Drawing Antenna Drawing Figure 1-1 Free way 1S Drawing Megasat Industriestrasse 4a D- 97618 Niederlauer Tel. +49 (0) 9776 63567-100 Fax. +49 (0) 9776 63567-144 www.megasat.tv...
