3. Setzen Sie nun sofort (max. innerhalb von 5 Minuten nach Kleberauftrag) die
Antenne auf die angezeichneten Felder. Drücken Sie die Füße leicht und
gleichmäßig an und fixieren Sie die Antenne gegen Verrutschen, z.B. durch
Klebeband. Es müssen sich nach dem Andrücken noch mindestens 2mm Kleber
zwischen Antennenfuß und Oberfläche befinden. Die Aushärtung des Klebers
beträgt maximal 48 Stunden bei +18° C und einer relativen Luftfeuchte von 50%.
Sollte während der Montagezeit sehr wenig Luftfeuchtigkeit herrschen, sprühen
Sie nach dem Aufsetzen der Antenne mit einem Sprüher etwas Wasser in die Luft
im dem Bereich der Antennenfüße.
4. Entfernen Sie die ausgetretene Klebemasse sofort mit einem Holzspatel und
wischen Sie verunreinigte Flächen mit einem Wischvliestuch und Reiniger
sauber.
5. Zu Ihrer Sicherheit können Sie die Antennenfüße mit je einer Schraube durch die
vorhandene Bohrung auf der Oberfläche zusätzlich sichern (empfohlen). Setzen
Sie die Schraube erst nach dem Aushärten des Klebers.
6. Bitte beachten Sie, dass noch etwas Kleber für die Durchführung der Kabel
benötigt wird.

3. Anschluss

Montieren Sie die Steuerbox und den Satellitenreceiver im Fahrzeuginneren
nicht im Bereich eines Airbags! Achten Sie auf eine sorgfältige Verlegung der
Kabel, um Kurzschlüsse zu vermeiden! Achten Sie hierbei auch auf schon
vorhandene Kabel!
1. Schließen Sie die Antenne mit dem beiliegenden Koaxialkabel an
der Steuerbox an.
2. Setzen Sie anschließend die Schutzkappe über die Anschlussbuchse der
Antenne (Schutz vor Witterungseinflüssen).
3. Verbinden Sie das Stromversorgungskabel mit der Box und der Stromquelle
(z.B. Fahrzeugbatterie). Das rote Kabel ist der Pluspol (+), das schwarze der
Minuspol (-).
ACHTUNG: Schließen Sie das Gerät immer über eine abgesicherte Leitung an
(niemals direkt an die Auto Batterie)

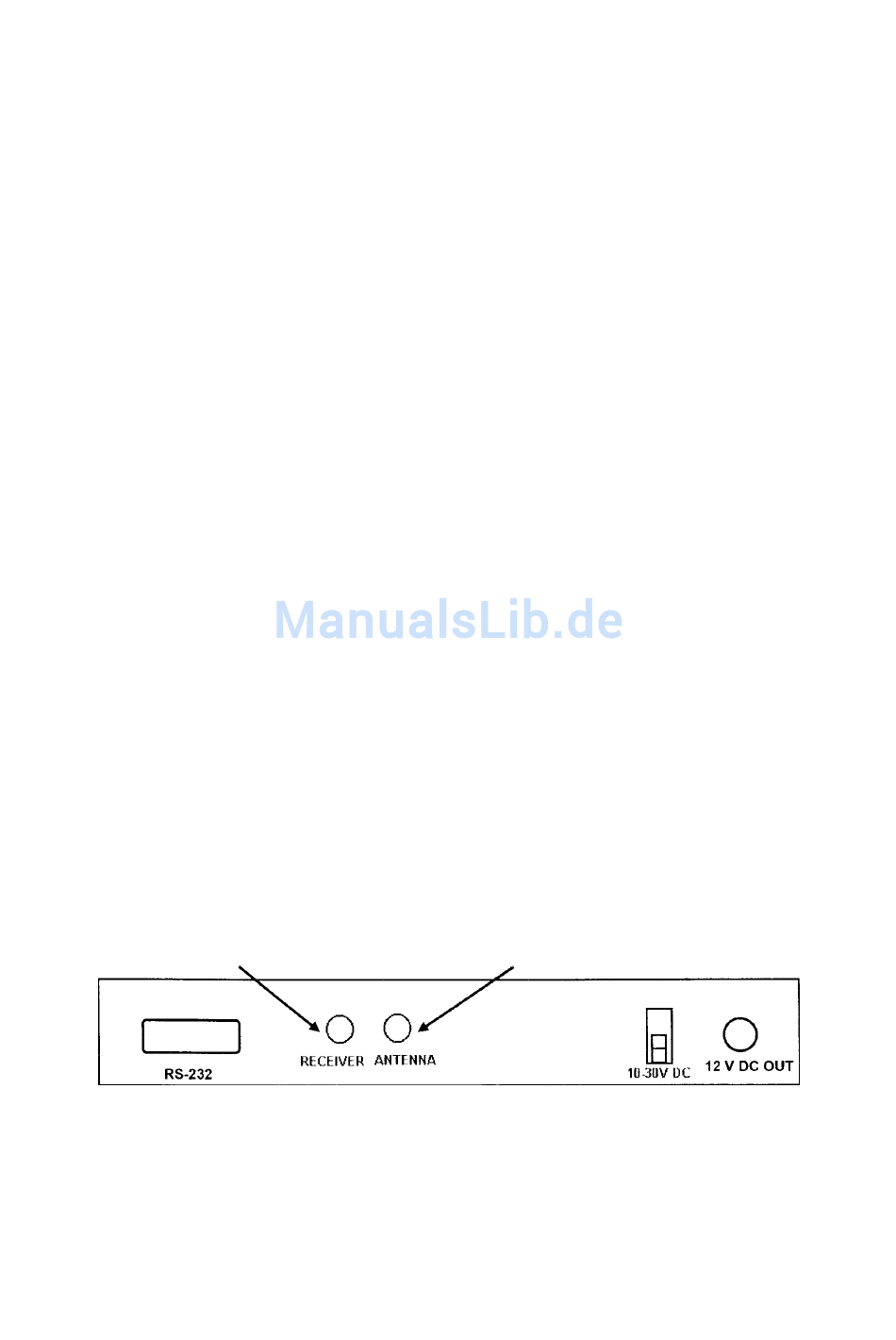

Anschluss für Receiver Anschluss für Antenne
Steuerbox (Rückseite)
4. Schließen Sie den Satellitenreceiver gemäß der entsprechenden
Bedienungsanleitung an und verbinden Sie ihn nun mit dem kurzen Koaxial-
Zwischenkabel mit der Steuerbox.
Stromversorgung
