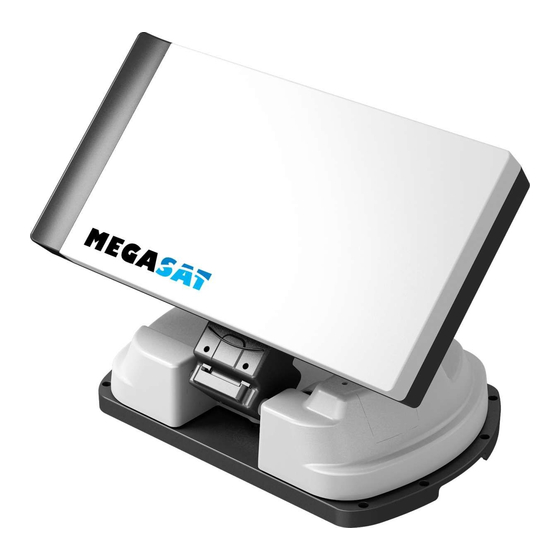

- Seite 1 Countryman GPS plus Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung 1.1 Sicherheitshinweise ..............03 1.2 Kurzbeschreibung ..............03 1.3 Richtiger Einsatz und Betrieb ..........03 1.4 Lieferumfang .................04 1.5 Bezeichnungen und Anschlüsse ........05 2. Satellitenübertragung ..............06 3. Anschluss der Komponenten ..........07 4. Inbetriebnahme und Bedienung 4.1 DIP Schalter ..................08 4.2 Suche nach dem Satelliten ...........08 4.3 Zurück zur Ausgangsposition und ausschalten ..09 4.4 Auto-DiSEqC-Funktion ............09 5. -
Seite 3: Einführung
Satelliten ausrichtet, solange sich das System innerhalb der Ausleuchtzone dieses Satelliten be- findet. Der Countryman GPS plus benötigt nur wenig Platz, während das Antennenge- häuse einen Satelliten sucht. Für den allgemeinen Betrieb, stellen Sie bitte sicher, dass das System immer eine klare Sicht auf den Himmel hat. -
Seite 4: Lieferumfang
1. Einführung 1.4 Lieferumfang • Countryman GPS plus • Basis-Pads • Steuergerät • Kunststoffkoffer • Halterung • Kabelverschraubung • Montageplatte • Dachdurchführung • 12 Volt KFZ Anschlusskabel • Inbusschlüssel • Signalkabel 7 m • Schraubensätze • Koaxialkabel 1,5 m • Bedienungsanleitung •... - Seite 5 1. Einführung DiSEqC Taste Anschluss Home Taste Ein/Aus Schalter Satelliten-LEDs Home LED Pfeiltasten Lock LED Set Taste DiSEqC LED LED Anzeigen: BLINKEN Dip-Schalter (Betriebsartenschalter) Koaxialkabel Steuerkabel zur Antenne von der Antenne Koaxialkabel Stromversorgung zum Receiver DEUTSCH...
-
Seite 6: Satellitenübertragung
2. Satellitenübertragung Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in ca. 35.800 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verarbeitet. -
Seite 7: Anschluss Der Komponenten
MAIN UNIT 3. Anschluss der Komponenten Steuergerät RECEIVER Receiver cable Zigarettenazünder (Grey color) Zündungsplus Controller CONTROLLER Fernseher Adaptor or Cigarette light adaptor Use the black color controller cable to connect between the controller and antenna. The controller cable looks similar to the antenna cable but you can distinguish them by the color and labeling. -
Seite 8: Inbetriebnahme Und Bedienung
4. Inbetriebnahme und Bedienung 4.1 DIP Schalter Auf der Rückseite des Steuergerätes befinden sich DIP-Schalter. Die Standardeinstellung der Schalter ist der Automatischer Automatikbetrieb (beide DIP-Schalter sind in der oberen Modus Position). Sie sollten die Antenne nur im Automatikbetrieb verwenden. Der Betriebsartenschalter ist für den Service Manueller gedacht, Sie sollten daher die Position des Schalters nicht Modus... -
Seite 9: Zurück Zur Ausgangsposition Und Ausschalten
4. Inbetriebnahme und Bedienung 4.3 Zurück zur Ausgangsposition und ausschalten AUTOMATISCH 1. Wenn das Fahrzeug mind. 20 Sekunden mit 25 km/h oder schneller fährt, fährt die Antenne zurück in die HOME-Position. 2. Wenn das Zündkabel angeschlossen ist und der Zündschlüssel gedreht wird, fährt die Antenne zurück in die HOME-Position. -
Seite 10: Fehlerbehebung
5. Fehlerbehebung Es gibt verschiedene Ursachen, die die Empfangsqualität oder den Betrieb der Antenne beeinflussen können. In den folgenden Abschnitten werden Probleme und Lösungen aufgelistet. A. Keine Funktion beim Einschalten des Steuergerätes 1. Überprüfen Sie noch einmal alle Kabelverbindungen ordnungsgemäß. •... -
Seite 11: Firmwareupdate
1. Kopieren Sie die neue Firmware in das Hauptverzeichnis des USB Sticks (ohne Un- terordner). Der USB Stick muss als Dateisystem FAT32 formatiert sein und darf keine anderen Daten enthalten! Die neueste Firmware finden Sie auf www.megasat.tv 2. Stellen Sie sicher, dass das Steuergerät ausgeschaltet ist und schließen den USB-Stick an den USB-Anschluss des Steuergerätes an. -
Seite 12: Montageabmessungen
7. Montageabmessungen 515 mm max. 426 mm max. 201 mm 201 mm 126 mm 316 mm 454 mm 355 mm Fahrtrichtung Max. Schwenkbereich Drehpunkt 27,5 cm 35,5 cm 66 cm DEUTSCH... -
Seite 13: Montage Auf Dem Dach
8. Montage auf dem Dach Vergewissern Sie sich vor der Montage, dass alle benötigten Teile und Werkzeuge bereit liegen: 1. Spezialkleber 9. Montageplatte 2. Signalkabel (7m) 10. KFZ Anschlusskabel 3. Inbusschlüssel 11. Reiniger 4. Halterung für Steuergerät 12. Bohrmaschine 5. Steuerungskabel (7m) 13. - Seite 14 8. Montage auf dem Dach Platzieren Sie die Montageplatte auf den Kleber, und Tragen Sie den Kleber auf den Löchern auf. bohren Sie 7 Löcher (2 mm) mit einer Bohrmaschine. Drehen Sie die 7 M4 x 20 Schrauben ein. Tragen Sie erneut Kleber über die Schrauben auf. Tragen Sie Kleber rund um die Kante der Monta- Ziehen Sie die Klebspur mit dem Finger oder ei- geplatte auf.
- Seite 15 8. Montage auf dem Dach Halten Sie den und die 8 M6 × 15 Schrauben bereit. Setzen Sie die Antenne auf die Montageplatte und schrauben Sie diese fest an. 40-45 cm Legen Sie die Dachdurchführung ca. 40-45 cm entfernt hinter der Antenne (in Richtung der Anschlüs- se.) Bringen Sie in einem Abstand von ca.
- Seite 16 8. Montage auf dem Dach Halten Sie das Signalkabel, das Controllerkabel, den Kabelhalter und die Kabelverschraubung bereit. Verlegen Sie die Kabel wie auf dem Bild zu sehen. Platzieren Sie die Dachdurchführung und bohren Verschrauben Sie die Dachdurchführung mit den Sie die Löcher mit einem 2 mm Bohrer. M4 x 20 Schrauben.
- Seite 17 8. Montage auf dem Dach Nehmen Sie das Stromkabel und stecken es in den Möchten Sie die Antenne mit der Auto-Batterie Zigarettenanzünder Ihres Fahrzeugs betreiben, entfernen Sie den Adapter und legen die 3 Adern des Kabels frei. Ignition 12V DC Stimmen Sie die Polaritäten vom Netzkabel zur Bat- Befestigen Sie das Steuergerät mit den Halterun- terie aufeinander ab, rot zu rot / zurück zu schwarz...
-
Seite 18: Technische Daten
9. Technische Daten Allgemeine Daten LNB Ausgang LNB Eingangsfrequenz 10.7 ~ 12.75 GHz LNB Ausgangsfrequenz 950 ~ 2.150 MHz Polarisation horizontal / vertikal Antennengewinn 33.7 dBi @ 12.7 GHz Min EIRP 50 dBW Winkelbereich Skew -45° ~ +45° Winkelbereich Elevation 15°... -
Seite 19: Konformitätserklärung
