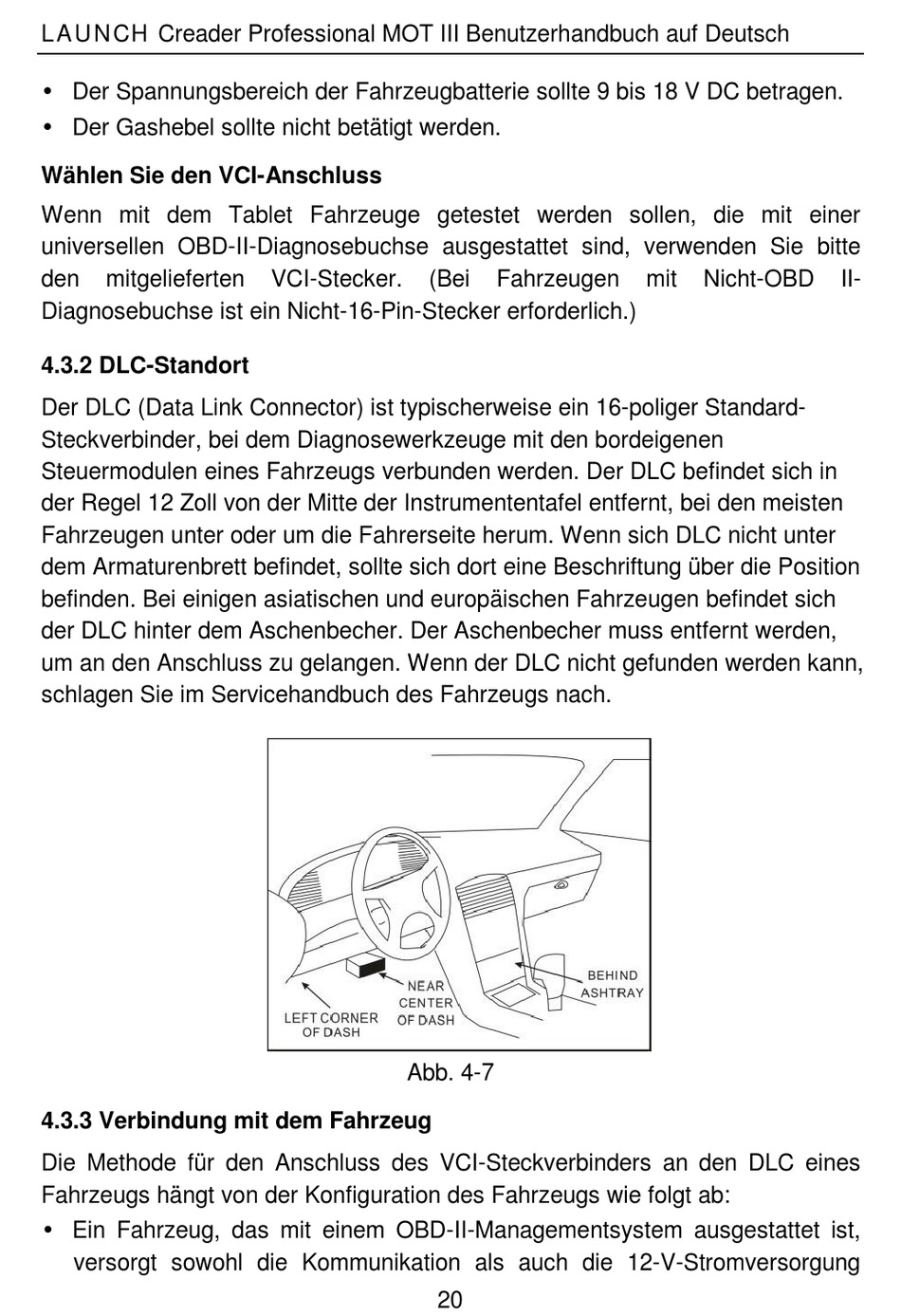

LAUNCH Creader Professional MOT III Benutzerhandbuch auf Deutsch
Der Spannungsbereich der Fahrzeugbatterie sollte 9 bis 18 V DC betragen.
Der Gashebel sollte nicht betätigt werden.
Wählen Sie den VCI-Anschluss
Wenn mit dem Tablet Fahrzeuge getestet werden sollen, die mit einer
universellen OBD-II-Diagnosebuchse ausgestattet sind, verwenden Sie bitte
den
mitgelieferten
Diagnosebuchse ist ein Nicht-16-Pin-Stecker erforderlich.)
4.3.2 DLC-Standort
Der DLC (Data Link Connector) ist typischerweise ein 16-poliger Standard-
Steckverbinder, bei dem Diagnosewerkzeuge mit den bordeigenen
Steuermodulen eines Fahrzeugs verbunden werden. Der DLC befindet sich in
der Regel 12 Zoll von der Mitte der Instrumententafel entfernt, bei den meisten
Fahrzeugen unter oder um die Fahrerseite herum. Wenn sich DLC nicht unter
dem Armaturenbrett befindet, sollte sich dort eine Beschriftung über die Position
befinden. Bei einigen asiatischen und europäischen Fahrzeugen befindet sich
der DLC hinter dem Aschenbecher. Der Aschenbecher muss entfernt werden,
um an den Anschluss zu gelangen. Wenn der DLC nicht gefunden werden kann,
schlagen Sie im Servicehandbuch des Fahrzeugs nach.
4.3.3 Verbindung mit dem Fahrzeug
Die Methode für den Anschluss des VCI-Steckverbinders an den DLC eines
Fahrzeugs hängt von der Konfiguration des Fahrzeugs wie folgt ab:
Ein Fahrzeug, das mit einem OBD-II-Managementsystem ausgestattet ist,
versorgt sowohl die Kommunikation als auch die 12-V-Stromversorgung
VCI-Stecker.
(Bei
Abb. 4-7
20
Fahrzeugen
mit
Nicht-OBD
II-
