- Seite 1 Gebrauchsanleitung Advantix-Geruchverschluss für Advantix-Duschrinne, für Einbauhöhe ab 40mm, Ablauf senk‐ recht Modell Baujahr (ab) 4982.94 04/2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Zertifizierung 2.3 Bestimmungsgemäße Verwendung 2.3.1 Einsatzbereiche 2.3.2 Medien 2.3.3 Ablaufleistung 2.4 Produktbeschreibung 2.4.1 Übersicht 2.4.2 Technische Daten 2.5 Verwendungsinformationen Handhabung 3.1 Montageinformationen 3.1.1 Wichtige Hinweise 3.1.2 Einbaumaße... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk Haushaltsübliches Abwasser DIN 1986-3 Zertifizierung Angaben nach DIN EN 1253, Tabelle 7 Hersteller Viega Holding GmbH & Co.KG Herstellerkennzeichen Ü-Zeichen Adresse Viega Technology GmbH & Co.KG Viega Platz 1 57439 Attendorn Deutschland Viega Technology GmbH &... -
Seite 5: Bestimmungsgemäße Verwendung
Produktinformation Bestimmungsgemäße Verwendung 2.3.1 Einsatzbereiche Der Advantix-Geruchverschluss ist geeignet für den Einsatz in Viega Advantix-Duschrinnen Grundkörper Modell 4982.10 und Modell 4982.20. Der Ablauf ist ausgelegt für kleine bis mittlere Wassermengen, wie sie z. B. im privaten Wohnungsbau anfallen. Technische Informationen siehe Ä... -
Seite 6: Produktbeschreibung

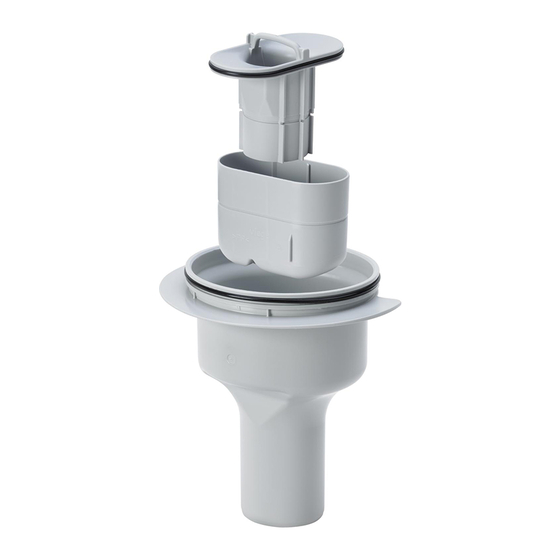

Produktinformation Produktbeschreibung 2.4.1 Übersicht 1 - Geruchverschlusstauchrohr 2 - Geruchverschlusseinsatz 3 - O-Ring 4 - Gehäuse 2.4.2 Technische Daten Nennweite [DN] (Ablauf‐ DN50 stutzen) Ablaufleistung Ä Kapitel 2.3.3 „Ablaufleistung“ auf Seite 5 Abmessungen und Ein‐ Ä Kapitel 3.1.2 „Einbaumaße“ auf Seite 7 bauhöhe Sperrwasserhöhe 50 mm... -
Seite 7: Handhabung
Prüfen, ob die Einbauhöhe des Ablaufs zu der Höhe des geplanten Bodenaufbaus passt. Sicherstellen, dass die benötigte Anschlussleitung mit dem erforder‐ lichen Gefälle bis zum geplanten Einbauort verlegt worden ist. Während der Montage: Einbaumaße beachten. 3.1.2 Einbaumaße Maßzeichnung Abb. 1: Maßzeichnung für Modell 4982.94 Advantix-Geruchverschluss... -
Seite 8: Montage
Handhabung Einbauhöhe Abb. 2: Einbauhöhe für Modell 4982.94 Montage 3.2.1 Geruchverschluss montieren ▶ Das Verbindungselement auf Verschmutzung prüfen und gegebe‐ nenfalls säubern. ▶ Die Estrichhöhe ermitteln. Advantix-Geruchverschluss... - Seite 9 Handhabung ▶ Den O-Ring montieren. Den richtigen Sitz des O-Rings beachten. ▶ Den Ablauf in das Verbindungselement eindrücken, bis dieser ein‐ rastet. ▶ Bei Montagehöhen bis 70 mm den Grundkörper im Mörtelbett aus‐ richten. ▶ Den Grundkörper auf die Oberkante Estrich einstellen. ▶...
- Seite 10 Handhabung ▶ Den Geruchverschlusseinsatz einsetzen. ▶ Der Geruchverschluss im eingebauten Zustand. ▶ Den Geruchverschluss um 90° nach rechts drehen. ▶ Den O-Ring montieren und fetten. ▶ Das Geruchverschlusstauchrohr einsetzen. Der Geruchverschlusseinsatz ist festgesetzt. ▷ ▶ Den Grundkörper inklusive des Ablaufs und der Anschlussleitung auf Dichtheit prüfen.
- Seite 11 Handhabung ▶ Den Hartschaumblock einsetzen. ▶ Den ersten Teil des Bauschutzes montieren. ▶ Die untere Schutzfolie entfernen und die Klebepunkte aufkleben. ▶ Den zweiten Teil des Bauschutzes ggf. kürzen und montieren. ▶ Die obere Schutzfolie des Klebepunktes entfernen. Advantix-Geruchverschluss...
-
Seite 12: Entsorgung
Handhabung ▶ Die Ablaufrinne inkl. Ablauf vollflächig bis Oberkante Flansch mit Estrich unterfüttern. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Advantix-Geruchverschluss... - Seite 13 Viega Technology GmbH Co. KG service-technik@viega.de viega.de DE • 2019-10 • VPN190525...
