ANSCHLÜSSE & BEDIENUNGSELEMENTE

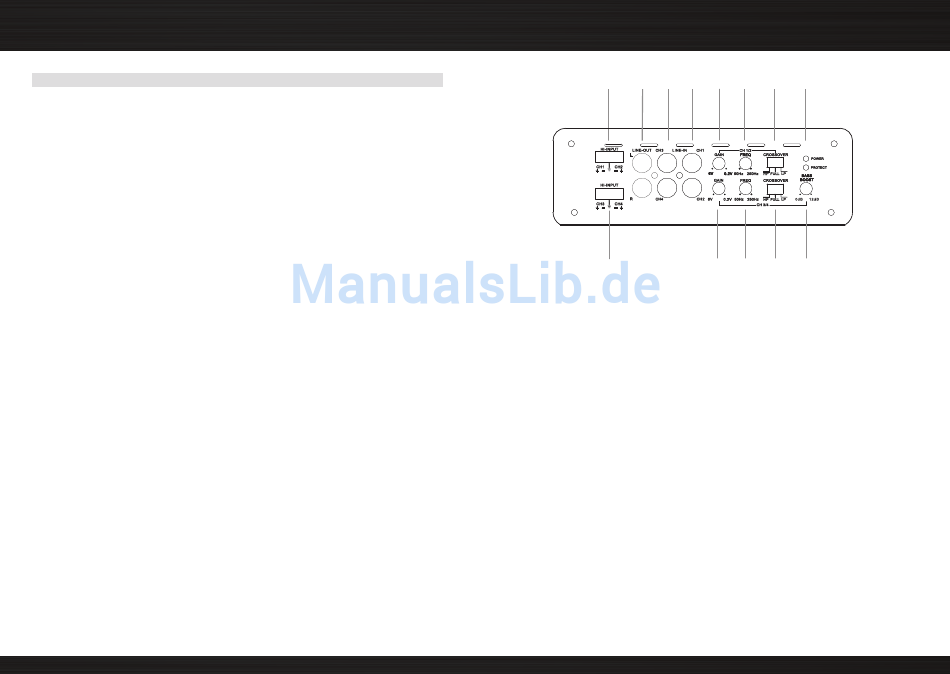

FRONT PANEL SP-N4107 + SP-N4207
1 HI INPUT PORT FRONT
Eingang für den Hi-Level Stecker mit Kabelbaum, zum Anschluss der vorderen
Kanäle des Verstärkers an Lautsprecherausgänge, wenn kein Cinch Line-Out
Signal vom Steuergerät zur Verfügung steht
2 HI INPUT PORT REAR
Eingang für den Hi-Level Stecker mit Kabelbaum, zum Anschluss der hinteren
Kanäle des Verstärkers an Lautsprecherausgänge, wenn kein Cinch Line-Out
Signal vom Steuergerät zur Verfügung steht
3 LINE OUT CINCH-BUCHSEN
Cinch Ausgang für L + R, zum durchschlaufen des Eingangssignales an einen
weiteren Verstärker
4 LINE IN CINCH-BUCHSEN REAR
Cinch Eingang für L + R der hinteren Kanäle, für den Anschluss des Line-Outs vom
Steuergerät
5 LINE IN CINCH-BUCHSEN FRONT
Cinch Eingang für L + R der vorderen Kanäle, für den Anschluss des Line-Outs
vom Steuergerät
6 GAIN REGLER FRONT
Regler zum Einstellen der Eingangsempfindlichkeit der vorderen Kanäle, zur
Anpassung der Endstufe an die Ausgangsspannung des Line-Outs vom Steuergerät
7 GAIN REGLER REAR
Regler zum Einstellen der Eingangsempfindlichkeit der hinteren Kanäle, zur
Anpassung der Endstufe an die Ausgangsspannung des Line-Outs vom Steuergerät
8 HIGH/LOWPASS REGLER FRONT
Regler zum Einstellen der Hoch-/Tiefpass-Trennfrequenz der vorderen Kanäle an der
integrierten elektronischen Frequenzweiche, von 50 bis 250 Hz
9 HIGH/LOWPASS REGLER REAR
Regler zum Einstellen der Hoch-/Tiefpass-Trennfrequenz der hinteren Kanäle an der
integrierten elektronischen Frequenzweiche, von 50 bis 250 Hz
10 CROSSOVER SCHALTER FRONT
Schiebeschalter zur Betriebswahl der Aktivweiche der vorderen Kanäle der
Endstufe. LP für Tiefpass, HP für Hochpass, FULL für ungefilterte Wiedergabe
10
1
3
4
2
11 CROSSOVER SCHALTER REAR
Schiebeschalter zur Betriebswahl der Aktivweiche der hinteren Kanäle der
Endstufe. LP für Tiefpass, HP für Hochpass, FULL für ungefilterte Wiedergabe
12 POWER LED
Grüne „Power" LED; signalisiert den normalen Betriebszustand der Endstufe im
eingeschalteten Zustand
13 PROTECT LED
Rote „Protect" LED; signalisiert eine generelle Fehlfunktion der Endstufe, wie z.B.
Kurzschluss an den Lautsprecherausgängen, Überhitzung sowie Gleichspannung
an den LS-Ausgängen
14 BASS BOOST REGLER REAR
Regler für den Bass-Boost der hinteren Kanäle, d.h eine Bassanhebung mit ca. 45 Hz
Scheitelfrequenz, mit Anhebung von 0 bis max. 12 dB
5
6
8
10 12+13
7
9
11
14
11
