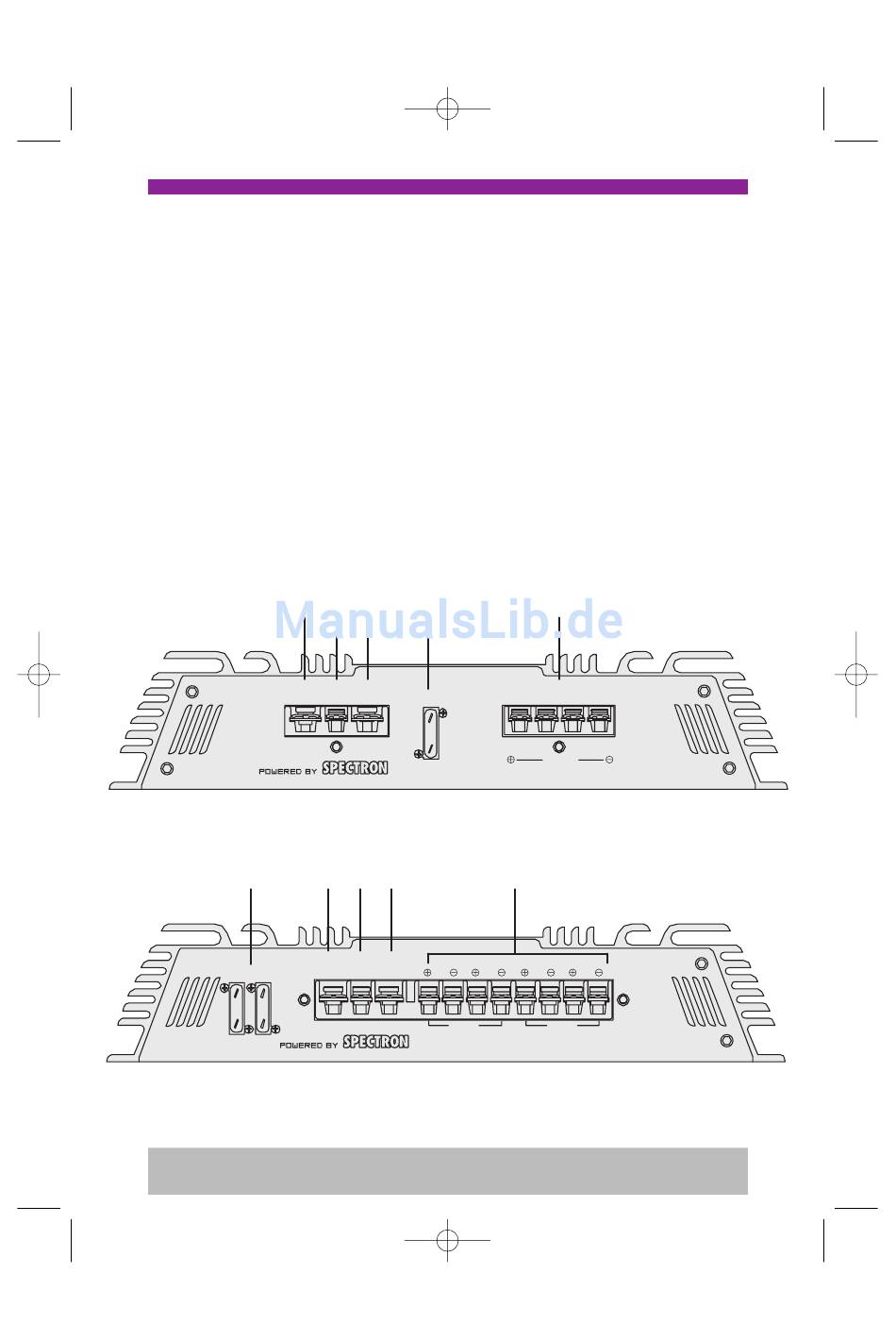

REAR PANEL

14 FUSE
ATC-Sicherungen für die interne Absicherung des Verstärkers gegen Überlastung
und Fehlmanipulation

15 "+ 12V" POWER EINGANGS-TERMINAL

Anschlussterminal für das +12V Hauptstromkabel vom Pluspol der Fahrzeugbatterie
16 "GND" POWER EINGANGS-TERMINAL
Anschlussterminal für das Massekabel von der Chassis-Masse des Fahrzeuges
17 "REM" SCHALTSPANNUNGS-TERMINAL
Anschlussterminal für das Amp-Remote Signal vom Steuergerät

18 LAUTSPRECHER AUSGANGS-TERMINAL

Lautsprecheranschlussterminal für den Anschluss von Lautsprechern, stereo oder
gebrückt
SPA2200
14
FUSE
SPA4200
