ANSCHLÜSSE & BEDIENUNGSELEMENTE

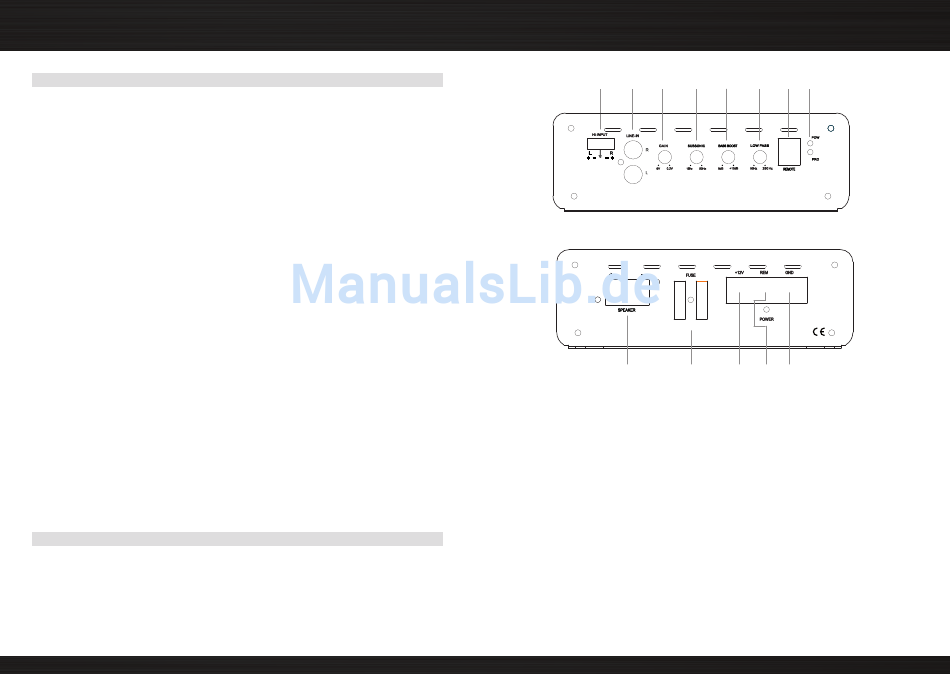

FRONT PANEL SP-N1507
1 HI INPUT PORT
Eingang für den Hi-Level Stecker mit Kabelbaum, zum Anschluss des Verstärkers
an Lautsprecherausgänge, wenn kein Cinch Line-Out Signal vom Steuergerät zur
Verfügung steht
2 LINE IN CINCH-BUCHSEN
Cinch Eingang für L + R, für den Anschluss des Line-Outs vom Steuergerät
3 GAIN REGLER
Regler zum Einstellen der Eingangsempfindlichkeit, zur Anpassung der Endstufe
an die Ausgangsspannung des Line-Outs vom Steuergerät
4 SUBSONIC REGLER
Regler zum Einstellen der Sub-Sonic Trennfrequenz von 15 – 50 Hz (12 dB/Okt.)
5 BASS BOOST REGLER
Regler für den Bass-Boost, d.h eine Bassanhebung mit ca. 45 Hz Scheitelfrequenz,
mit Anhebung von 0 bis max. 12 dB
6 LOWPASS REGLER
Regler zum Einstellen der Tiefpass-Trennfrequenz an der integrierten elektronischen
Frequenzweiche von 50 bis 250 Hz
7 REMOTE PORT
Eingang für das Kabel der Basspegel Fernbedienung
8 POWER LED
Grüne „Power" LED; signalisiert den normalen Betriebszustand der Endstufe im
eingeschalteten Zustand
9 PROTECT LED
Rote „Protect" LED; signalisiert eine generelle Fehlfunktion der Endstufe, wie z.B.
Kurzschluss an den Lautsprecherausgängen, Überhitzung sowie Gleichspannung an
den LS-Ausgängen
REAR PANEL SP-N1507
10 LAUTSPRECHER TERMINAL
Lautsprecheranschlussterminal für den Anschluss von einem oder mehreren
Subwoofern (mono Ausgang)
4
1 2 3
2 x 30 A
10 11
11 FUSE
ATC-Sicherungen für die interne Absicherung des Verstärkers gegen Überlastung
und Fehlmanipulation
12 „+ 12V" POWER EINGANGS-TERMINAL
Anschlussterminal für das +12V Hauptstromkabel welches an den Pluspol der
Fahrzeugbatterie geht
13 „REM" EINGANGS-TERMINAL
Anschlussterminal für das 12V Schaltsignal vom Headunit welches die Endstufe
ein- oder ausschaltet
14 "GND" POWER EINGANGS-TERMINAL
Anschlussterminal für das Massekabel von der Chassis-Masse des Fahrzeuges
4 5 6 7 8+9
12 13 14
