REAR PANEL

10

LAUTSPRECHER AUSGANGS-TERMINAL

Lautsprecheranschlussterminal für den Anschluss von Lautsprechern,
stereo oder gebrückt
11 FUSE
ATC-Sicherung für die interne Absicherung des Verstärkers gegen
Überlastung und Fehlmanipulation
12 „+ 12V" POWER EINGANGS-TERMINAL
Anschlussterminal für das +12V Hauptstromkabel angeschlossen an den
Pluspol der Fahrzeugbatterie
13 „REM" EINGANGS-TERMINAL
Anschlussterminal für das 12V Schaltsignal vom Headunit, welches die
Endstufe ein- oder ausschaltet.
14 „GND" POWER EINGANGS-TERMINAL
Anschlussterminal für das Massekabel von der Chassis-Masse des
Fahrzeuges

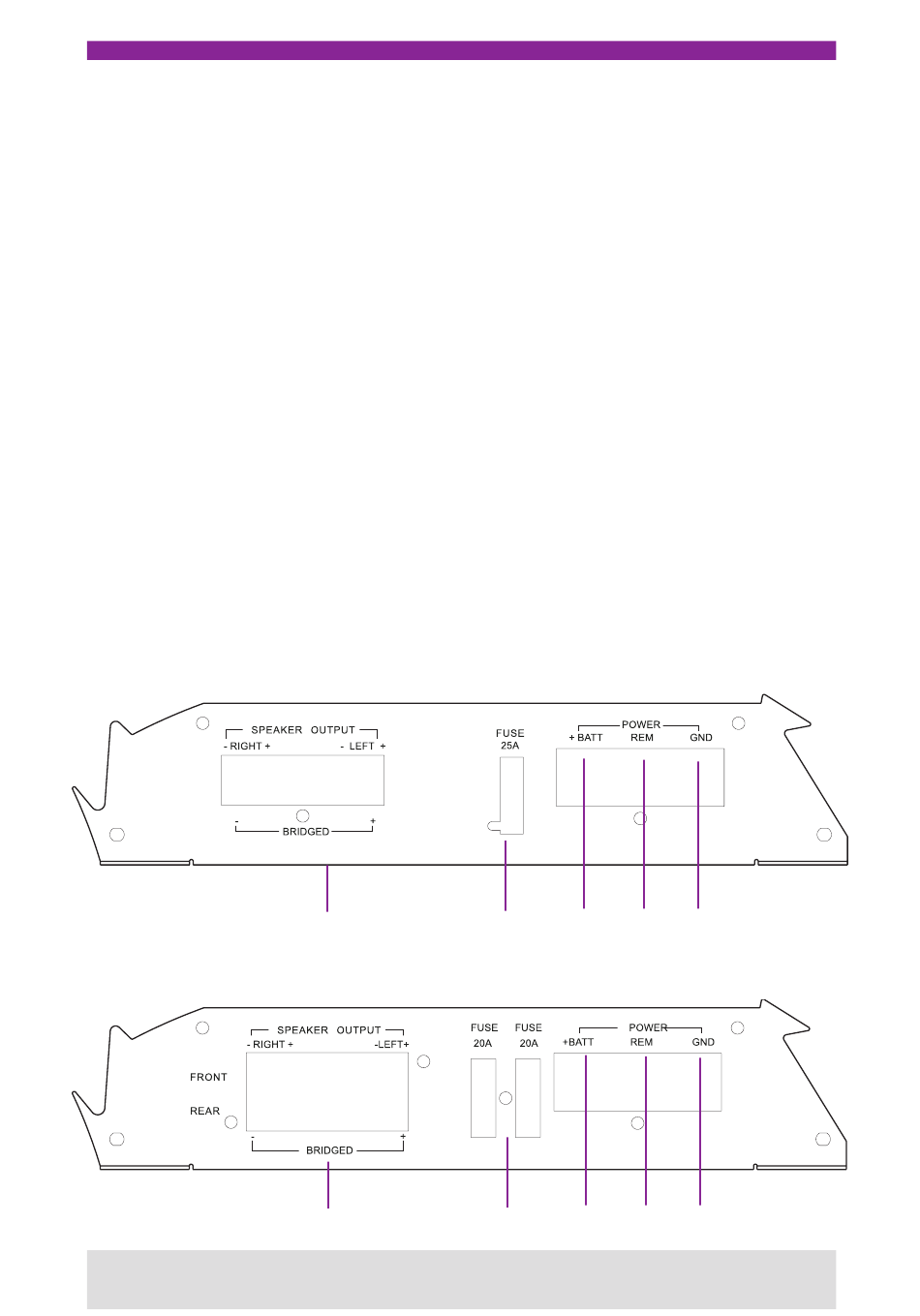

SPA2200Z REAR PANEL
SPA4100Z REAR PANEL
10
10
6
12 13
11
12 13
11
14
14
