ANSCHLÜSSE & BEDIENUNGSELEMENTE
15

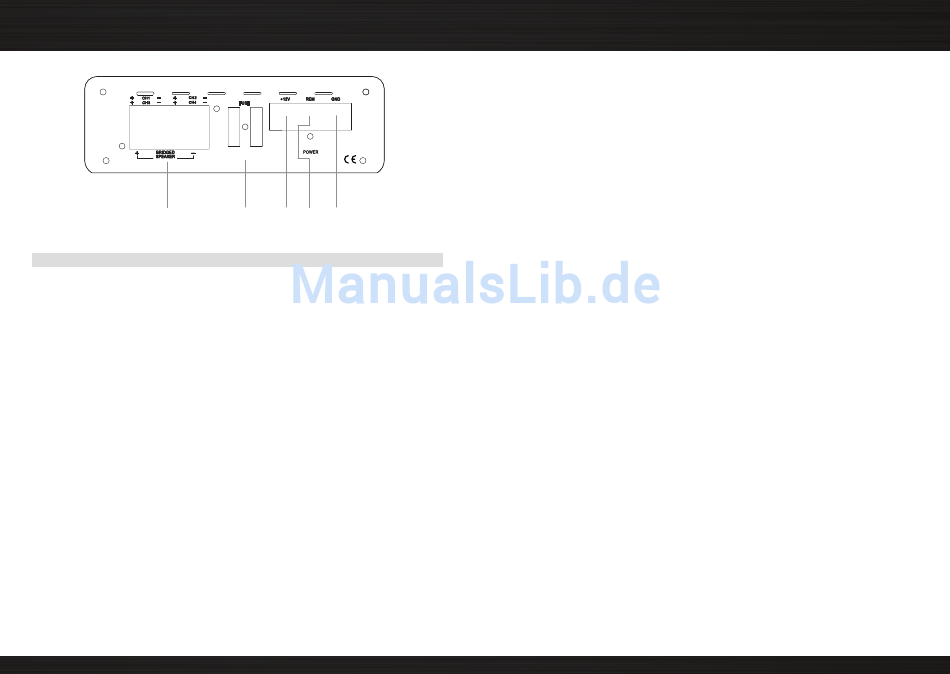

REAR PANEL SP-N4107 + SP-N4207
15 LAUTSPRECHER TERMINAL
Lautsprecheranschlussterminal. Auch geeignet für den Anschluss von einem oder
mehreren Subwoofern (mono Ausgang → bridged speaker)
16 FUSE
ATC-Sicherungen für die interne Absicherung des Verstärkers gegen Überlastung
und Fehlmanipulation
17 „+ 12V" POWER EINGANGS-TERMINAL
Anschlussterminal für das +12V Hauptstromkabel welches an den Pluspol der
Fahrzeugbatterie geht
18 „REM" EINGANGS-TERMINAL
Anschlussterminal für das 12V Schaltsignal vom Headunit, welches die Endstufe
ein- oder ausschaltet
19 "GND" POWER EINGANGS-TERMINAL
Anschlussterminal für das Massekabel von der Chassis-Masse des Fahrzeuges
16 17 18 19
12

HINWEISE VOR DER MONTAGE

Für die Montage und den Anschluss dieses Verstärkers benötigen Sie entsprechendes
Montagezubehör, wie z.B. Stromkabel, Cinchkabel, Batterie- und Masseklemmen etc.,
welches nicht im Lieferumfang der Endstufe enthalten ist. Kaufen Sie dieses Zubehör im
Fachhandel.
Der Verstärker sollte stabil und sicher montiert werden. Achten Sie auf ausreichende Luft-
zufuhr am Montageort. Die Endstufe darf – weil der Kühlkörper Wärme abführen muss –
nicht völlig „zugebaut" werden. Die Kabelführung (insbesondere das Cinchkabel) sowie der
Massepunkt für den Anschluss des GND (Masse) Stromversorgungs-Kabels für die End-
stufe am Fahrzeug hat einen sehr grossen Einfl uss auf das störungsfreie Funktionieren der
Anlage!

STROMKABEL

Der Querschnitt vom +12V Hauptstromkabel sollte - bei einer Gesamtlänge von 5 m 10 mm
nicht unterschreiten. Wenn zwei Verstärker verbaut werden sollen oder hohe Abhörlautstär-
ken eher die Norm sind wie die Ausnahme, sollte ein 20 mm
kommen. Das Stromkabel auf Fahrzeugmasse muss den gleichen Querschnitt aufweisen
wie das +12V Hauptstromkabel.
Ausreichender Querschnitt garantiert eine problemlose Funktion des oder der Verstärker
mit voller Leistungsabgabe und ausreichender Kabelquerschnitt verhindert ausserdem
frühzeitiges Clipping und auch Überhitzung des Verstärkers.

CINCHKABEL

Verwenden Sie zum Anschluss dieser SPECTRON Endstufe an Ihr Steuergerät mindestens
doppelt geschirmte Cinchkabel. Die signalführenden Cinchkabel müssen immer mit mög-
lichst grossem Abstand von potentiellen „elektrischen Störsendern" wie Bordcomputer,
Benzinpumpe, Steuerungen, etc. verlegt werden.

MINIMALE LASTIMPEDANZ

Die Kühlkapazität der SPECTRON Verstärker, bzw. die Verstärkerschaltung selbst ist für
eine minimale Lastimpedanz ausgelegt, die nicht unterschritten werden darf. Vermeiden
Sie den Anschluss von Lautsprechern mit einer zu tiefen Impedanz, Überhitzung und gar
Defekt und Ausfall können die Folge sein.
SP-A1507 2 Ohm mono
SP-A2107 2 Ohm stereo / 4 Ohm gebrückt
SP-A2207 2 Ohm stereo / 4 Ohm gebrückt
SP-A4107 2 Ohm stereo / 4 Ohm gebrückt auf beiden Kanalpaaren
SP-A4207 2 Ohm stereo / 4 Ohm gebrückt auf beiden Kanalpaaren
Hauptstromkabel zum Einsatz
