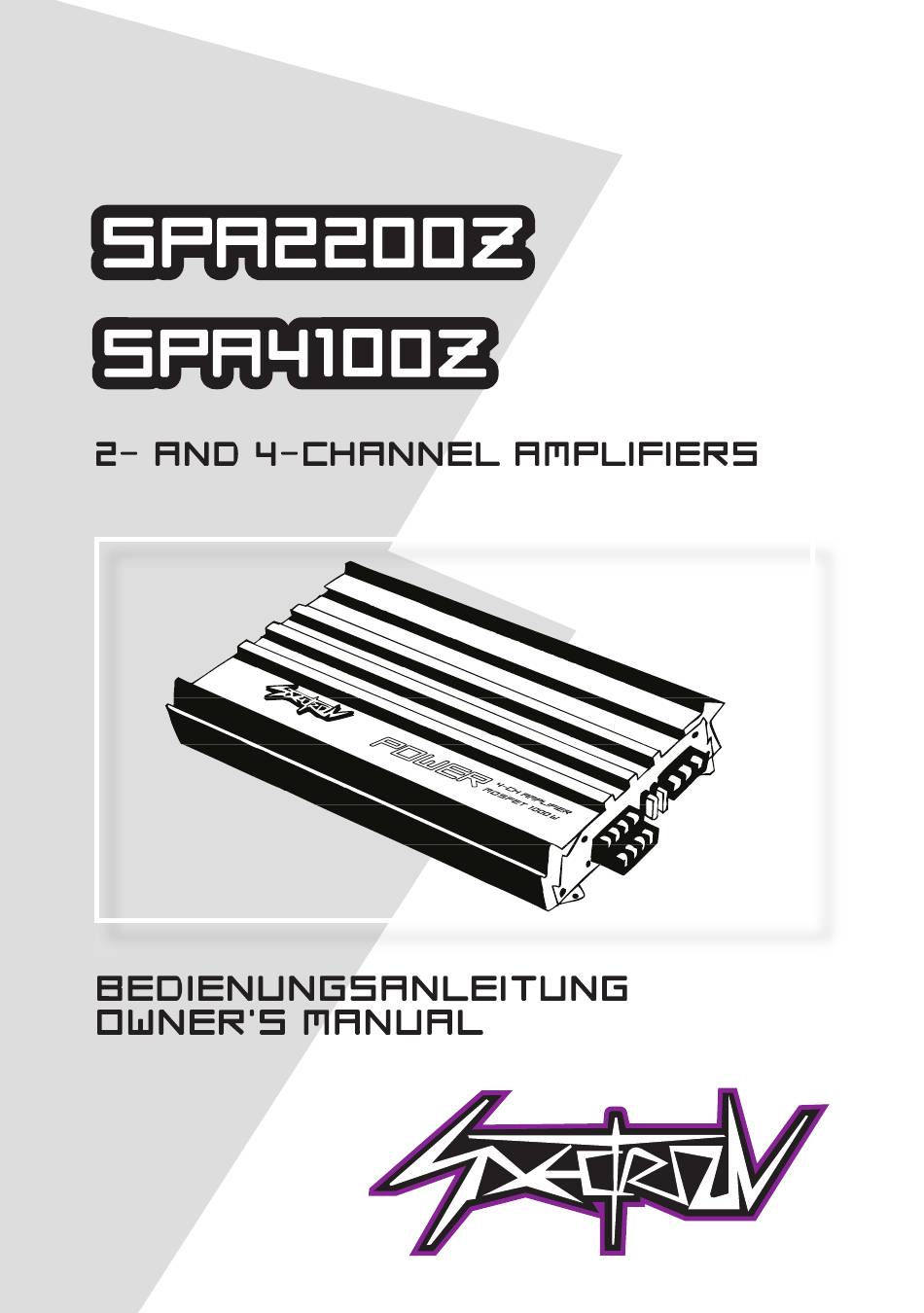

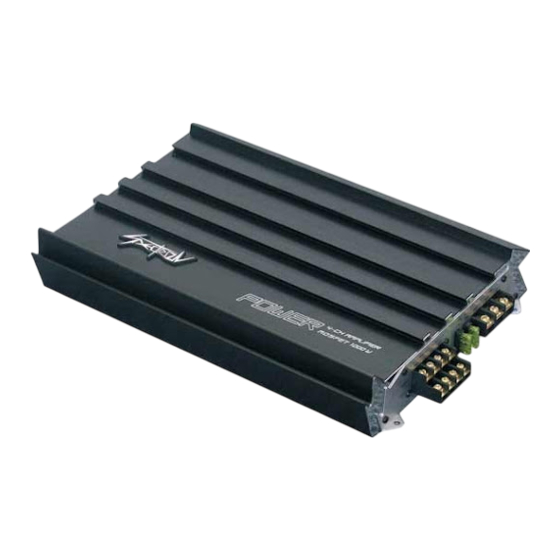

Spectron SPA2200 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Spectron Anleitungen
  4. Verstärker
  5. SP-A2200
  6. Bedienungsanleitung

Spectron SPA2200 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SPA2200:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

15K

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Spectron SPA2200

Inhaltszusammenfassung für Spectron SPA2200

  • Seite 2: Inhaltsverzeichnis

    INHALT / CONTENTS TECHNISCHE MERKMALE ......... 3 ANSCHLÜSSE &...

  • Seite 3: Technische Merkmale

    Besten Dank! Dass Sie sich zum Kauf dieser SPECTRON Car Hifi Endstufe entschieden haben. Sie besitzen nun ein Produkt, dass durch den Einsatz hochwertiger Materialien und präziser Fertigungsmethoden hohe Leistung und lange Lebensdauer garantiert. Damit Sie die Wiedergabequalität und Leistungsfähigkeit dieses Verstärkers voll ausschöpfen können, bitten wir Sie, sich eingehend mit den Features und...

  • Seite 4: Anschlüsse & Bedienungselemente

    ANSCHLÜSSE & BEDIENUNGSELEMENTE FRONT PANEL CINCH-EINGÄNGE FRONT L/R-CH Eingangsbuchsen für den Anschluss der FRONT Cinch Line-Level Ausgänge des Steuergerätes an den Verstärker CINCH-EINGÄNGE REAR L/R-CH Eingangsbuchsen für den Anschluss der REAR Cinch Line-Level Ausgänge des Steuergerätes an den Verstärker (nur SPA4100Z) REGLER FÜR DIE EINGANGSEMPFINDLICHKEIT DER FRONT KANÄLE L/R-CH Eingangsempfindlichkeitsregler der Kanäle FRONT L/R-CH, für die...
  • Seite 5 SPA2200Z FRONT PANEL SPA4100Z FRONT PANEL...

  • Seite 6: Rear Panel

    REAR PANEL LAUTSPRECHER AUSGANGS-TERMINAL Lautsprecheranschlussterminal für den Anschluss von Lautsprechern, stereo oder gebrückt FUSE ATC-Sicherung für die interne Absicherung des Verstärkers gegen Überlastung und Fehlmanipulation „+ 12V“ POWER EINGANGS-TERMINAL Anschlussterminal für das +12V Hauptstromkabel angeschlossen an den Pluspol der Fahrzeugbatterie „REM“...

  • Seite 7: Info's Zur Installation

    Diese Stromkabelstärken garantieren eine problemlose Funktion dieses Verstärkers, eine volle Leistungsabgabe und verhindern auch eine Überhitzung! CINCHKABEL Verwenden Sie zum Anschluss dieser SPECTRON Endstufe an Ihr Steuergerät mindestens doppelt geschirmte Cinchkabel. Die signalführenden Cinchkabel müssen immer mit so grossem Abstand wie möglich von allen potentiellen „elektrischen Störsendern“...

  • Seite 8: Verkabelung / Elektrischer Anschluss

    Halten Sie den Verstärker an den gewünschten Ort und markieren Sie mit einem geeigneten Filzstift die Bohrposition der Befestigungslöcher. Bohren Sie die angezeichneten Löcher mit einem 2,5 oder 3 mm Bohrer. Drücken Sie die beigelegten Gummitüllen in die Befestigungslöcher Ihres Verstärkers, der Verstärker muss immer von der Fahrzeugmasse isoliert befestigt werden, es können sonst Masseschlaufen auftreten die sich mit einem lauten Brummen äussern! Legen Sie nun den Verstärker auf die vorgebohrten Löcher und schrauben Sie ihn an.

  • Seite 9: Einstellungen An Der Frequenzweiche

    EINSTELLUNGEN AN DER FREQUENZWEICHE BETRIEBSWAHLSCHALTER Die Arbeitsweise der integrierten elektronischen Frequenzweiche kann über den Schiebeschalter „CROSSOVER“ definiert werden. Dies sollte entsprechend dem angeschlossenen Lautsprechersystem auf entweder LPF oder HPF gestellt werden. Die SPA4100Z verfügt über zwei dieser Schalter, für jedes Kanalpaar separat. Der durch diese Einstellung resultierende Hoch- (HPF) oder Tiefpass (LPF) teilt dem oder den eingesetzten Lautsprechersystem(en) wie z.B.
  • Seite 10 „Dosieren“ Sie die Lautstärke des vorderen Lautsprechersystems so zum Bass hinzu, dass sich ein ausgewogener und basskräftiger Klang einstellt. Wenn mit dem SPECTRON Verstärker kein Subwoofer angesteuert wird, muss das Lautsprechersystem, welches am lautesten spielen soll, zuerst eingestellt werden...

  • Seite 11: Key Design Features

    Congratulations! And thank you for choosing this SPECTRON car audio power amplifier! You now own a high quality amplifier, that was manufactured with advanced assembly methods, giving you a long service life and high power output. To maximize the performance of this amplifier, we recommend that you acquaint yourself thoroughly with all technical features and all implemented control functions.

  • Seite 12: Connections & Controls

    CONNECTIONS & CONTROLS FRONT PANEL FRONT RCA INPUTS L/R-CH Low-level stereo RCA inputs for connection with the front line-outs of the head-unit REAR RCA INPUTS L/R-CH Low-level stereo RCA inputs for connection with the rear line-outs of the head-unit (only for SPA4100Z) INPUT GAIN CONTROL FRONT L/R-CH Input gain control potentiometer for the FRONT L/R-CH amplifier section, to match the output voltage of the headunit’s RCA line-outs to the amplifier...
  • Seite 13 SPA2200Z FRONT PANEL SPA4100Z FRONT PANEL...
  • Seite 14 REAR PANEL SPEAKER OUTPUT TERMINALS Output terminal to connect the speakers to the amplifier, either in stereo or bridged mode FUSE ATC fuse(s) for protection of the amplifier electronics against overload or wrong operation POWER INPUT TERMINAL „+ 12 V“ Terminal to connect the amplifier to the positive +12V voltage of the car battery REMOTE INPUT TERMINAL...

  • Seite 15: Installation

    INSTALLATION To install this SPECTRON amplifier, you have to buy additional accessories like power cables, RCA interconnects, main fuse holder, i.e. to properly connect your amplifier to the on-board voltage system in your verhicle and the installed headunit. To obtain best performance and power output, it is recommended to use good quality accessory material only.

  • Seite 16: Cable Routing

    Attention! For your own safety, disconnect the positive battery terminal (+12V) or remove the main fuse of the 12V power cable, before you start any wiring work! Once the location where the amplifier will be mounted is found, use the unit as a template and mark the mounting holes with pencil or felt-tip marker.

  • Seite 17: Adjustment Of The Crossover

    ADJUSTMENT OF THE CROSSOVER OPERATION MODE Before you power up your amplifier, you must select and set the appropriate operation mode first. The operation mode has to be set, depending on the speaker system connected to the corresponding channel pair of the amplifier. For example select the highpass (HPF) setting of the CROSSOVER slide-switch, if the speaker system driven by the corresponding channel pair is a component-, coaxial- or triaxial- type.

  • Seite 18: Technical Specifications / Technische Daten

    SUBWOOFER CHANNEL Set the volume control of your head-unit to approximately 3⁄4 of full volume, while playing a dynamic track with good bass content. Slowly increase the input gain control of the channel pair on the amp, driving the subwoofer(s), by turning the input LEVEL potentiometer clockwise until you can just hear distorted sounds.

  • Seite 19: Limited Warranty

    Please keep the original packing and carefully read the warranty conditions / limitation given below! Should this SPECTRON amplifier require warranty service, please return it to the retailer from whom it was purchased, or the distributor in your country. This amplifier is fully warranted against defective materials or workmanship for a period of two years from date of purchase at retail.

  • Seite 20: Warranty Card / Garantiekarte

    WARRANTY CARD / GARANTIEKARTE Model: ❏ SPA2200Z ❏ SPA4100Z Name des Käufers / Purchaser's Name: Seriennummer / Serial No.: Kaufdatum / Date of purchase: 100K Händlerstempel / Dealer's stamp 51C 94M 0 0...
