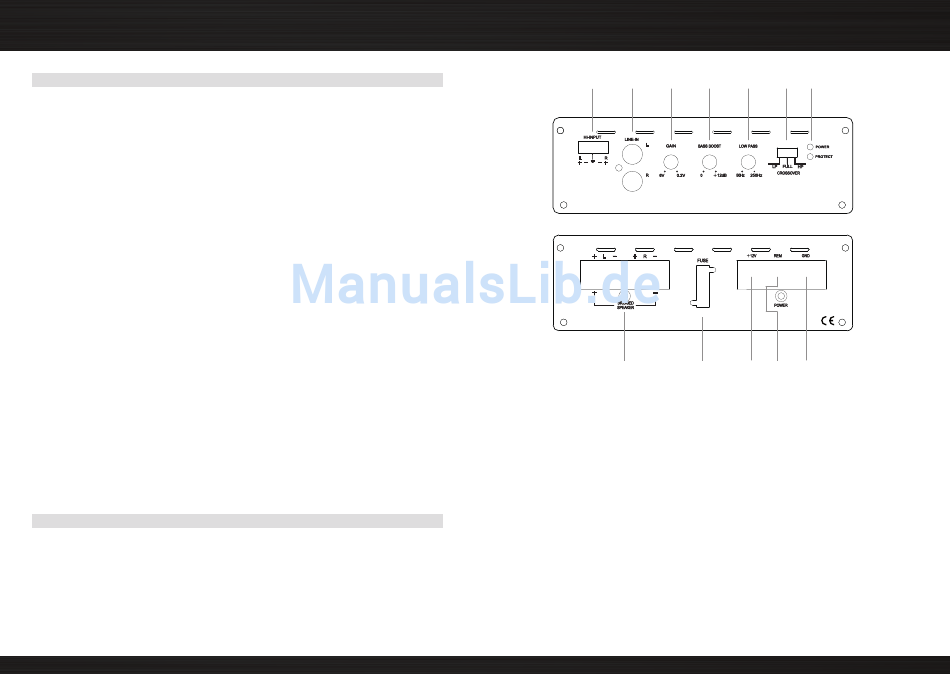

ANSCHLÜSSE & BEDIENUNGSELEMENTE
FRONT PANEL SP-N2107
1 HI INPUT PORT
Eingang für den Hi-Level Stecker mit Kabelbaum, zum Anschluss des Verstärkers
an Lautsprecherausgänge, wenn kein Cinch Line-Out Signal vom Steuergerät zur
Verfügung steht
2 LINE IN CINCH-BUCHSEN
Cinch Eingang für L + R, für den Anschluss des Line-Outs vom Steuergerät
3 GAIN REGLER
Regler zum Einstellen der Eingangsempfindlichkeit, zur Anpassung der Endstufe
an die Ausgangsspannung des Line-Outs vom Steuergerät
4 BASS BOOST REGLER
Regler für den Bass-Boost, d.h eine Bassanhebung mit ca. 45 Hz Scheitelfrequenz,
mit Anhebung von 0 bis max. 12 dB
5 LOWPASS REGLER
Regler zum Einstellen der Tiefpass-Trennfrequenz an der integrierten
elektronischen Frequenzweiche, von 50 bis 250 Hz
6 CROSSOVER SCHALTER
Schiebeschalter zur Betriebswahl der Aktivweiche der Endstufe. LPF für Tiefpass,
HPF für Hochpass (80 Hz fix), FULL für ungefilterte Wiedergabe
7 POWER LED
Grüne „Power" LED; signalisiert den normalen Betriebszustand der Endstufe im
eingeschalteten Zustand
8 PROTECT LED
Rote „Protect" LED; signalisiert eine generelle Fehlfunktion der Endstufe, wie z.B.
Kurzschluss an den Lautsprecherausgängen, Überhitzung sowie Gleichspannung
an den LS-Ausgängen
REAR PANEL SP-N2107
9 LAUTSPRECHER TERMINAL
Lautsprecheranschlussterminal für den Anschluss von Lautsprechern
10 FUSE
ATC-Sicherung für die interne Absicherung des Verstärkers gegen Überlastung
und Fehlmanipulation
6
1
2
3
9
11 „+ 12V" POWER EINGANGS-TERMINAL
Anschlussterminal für das +12V Hauptstromkabel welches an den Pluspol der
Fahrzeugbatterie geht
12 „REM" EINGANGS-TERMINAL
Anschlussterminal für das 12V Schaltsignal vom Headunit, welches die Endstufe
ein- oder ausschaltet.
13 "GND" POWER EINGANGS-TERMINAL
Anschlussterminal für das Massekabel von der Chassis-Masse des Fahrzeuges
4
5
6 7+8
40 A
10
11
12
13
7
