Tab. 25
Abb. 6
Nr.: 902353 22 D
4 Aufbau und Wirkungsweise
4.4 Bedienfeld SIGMA CONTROL 2
Position Bezeichnung
12 «Fernsteuerung»
13 «Zeitsteuerung»
Tasten
Anzeigen

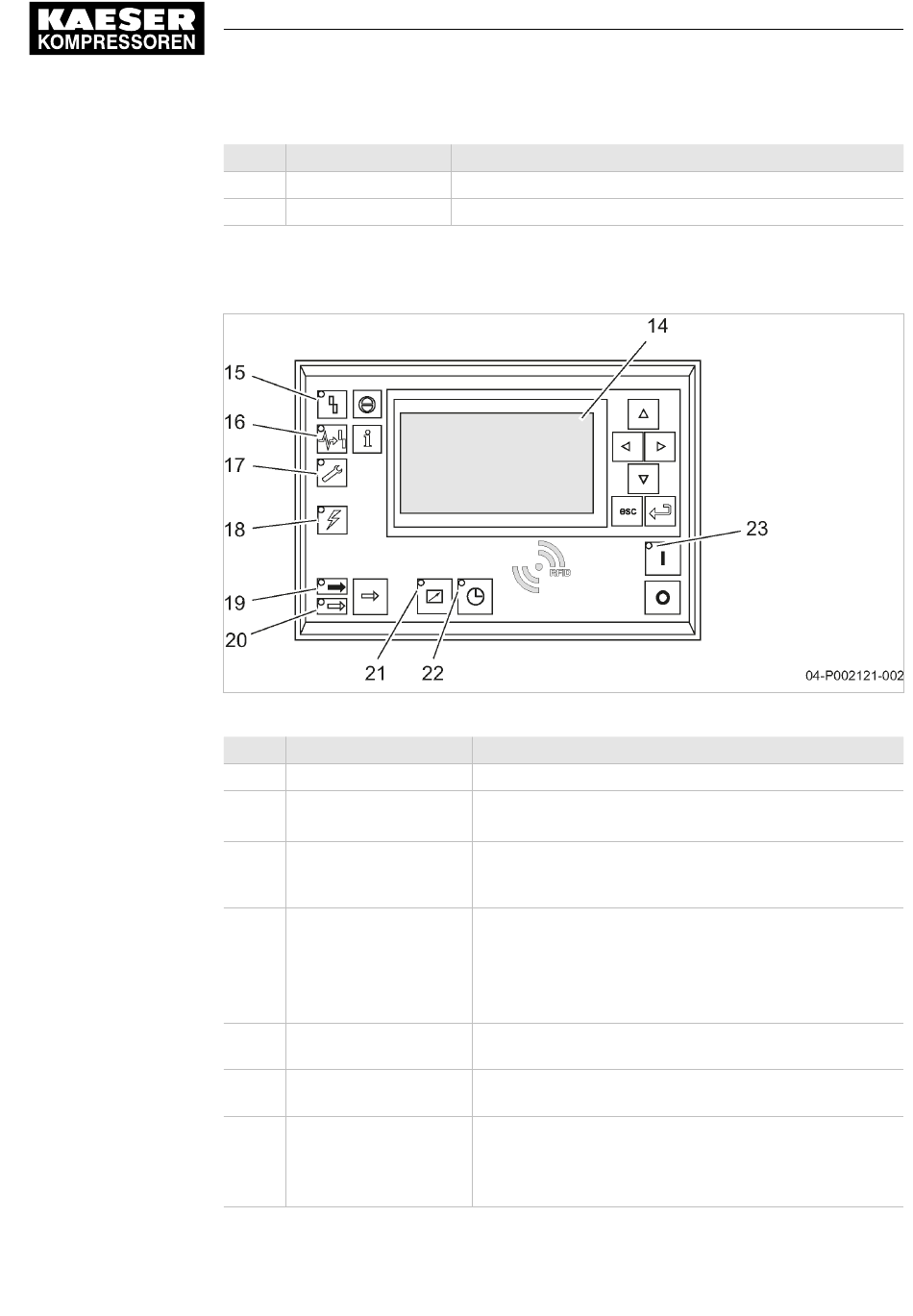

Übersicht Anzeigen
Position Bezeichnung
14 Display
Störung
15
Kommunikationsfehler
16
Warnung
17
Steuerung an Spannung
18
LASTLAUF
19
20 LEERLAUF (ohne Funkti‐
on)
Betriebsanleitung Kolbenkompressor
i.Comp 8 / 9 TOWER T SIGMA CONTROL 2
Funktion
Fernsteuerung ein- und ausschalten.
Zeitsteuerung ein- und ausschalten.
Funktion
Grafische Anzeige mit 8 Zeilen und 30 Zeichen pro Zeile.
Blinkt bei einer Störung der Maschine in Rot.
Leuchtet in Rot nach Quittieren.
Leuchtet in Rot bei einer fehlerhaften Kommunikationsverbin‐
dung oder einer externen Störungsmeldung, welche die Ma‐
schine nicht abschaltet.
Blinkt in Gelb in folgenden Situationen:
■ erforderliche Wartungsarbeit
■ Warnmeldung
Leuchtet in Gelb nach Quittieren.
Leuchtet in Grün, sobald die Steuerung mit Spannung ver‐
sorgt wird.
Leuchtet in Grün, wenn die Maschine im Betriebspunkt
LASTLAUF läuft.
Leuchtet in Grün, wenn die Maschine im Betriebspunkt
LEERLAUF läuft. (LEERLAUF ohne Funktion)
Blinkt bei manueller Anwahl mit Tas‐
te «LASTLAUF/LEERLAUF». (LEERLAUF ohne Funktion)
27
