13.4 Betriebsanleitung für Druckluftfilter
5 Wartung
5.2 Filterelement ersetzen
5.2.1 Filterelement demontieren

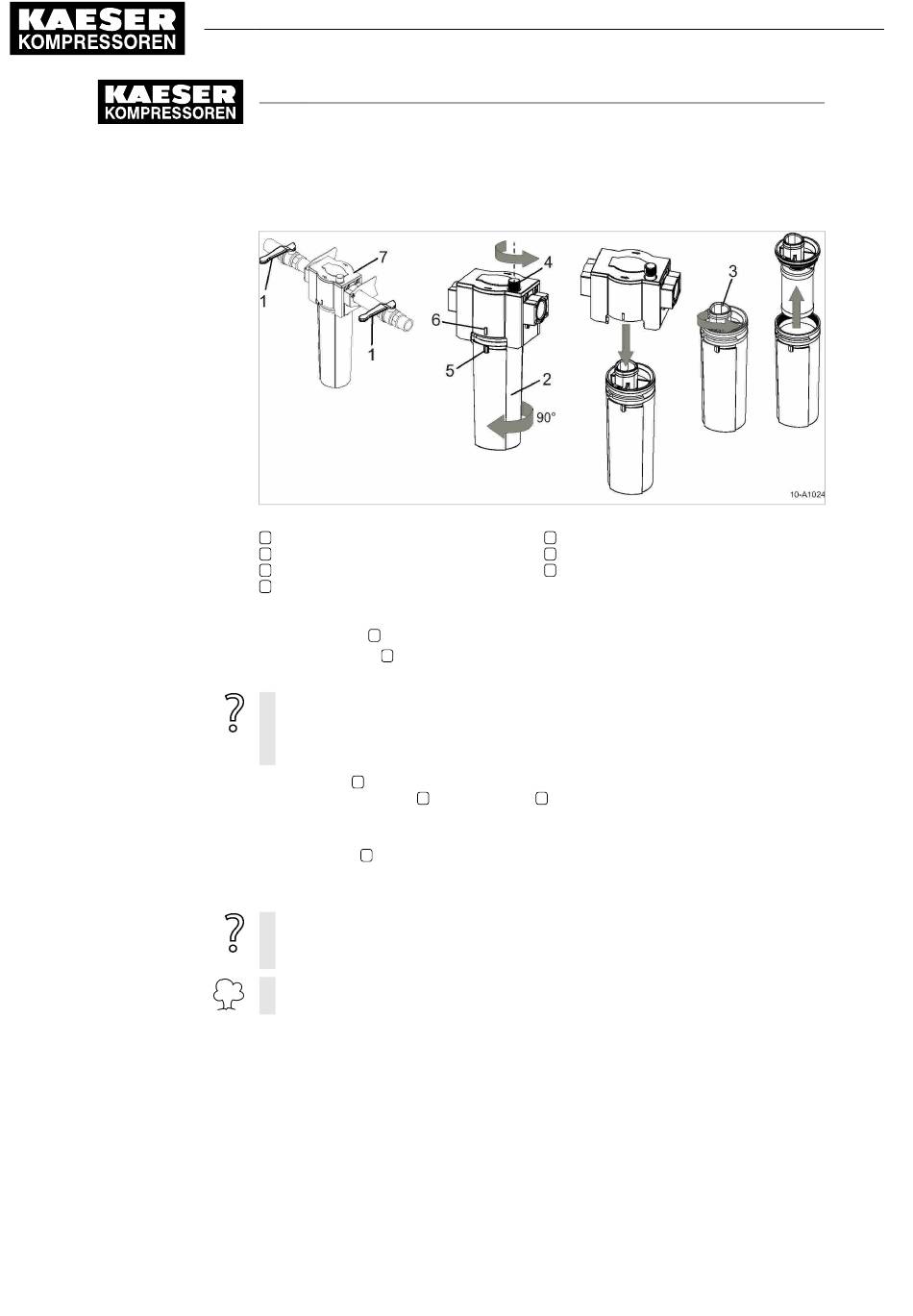

Abb. 6 Filterelement demontieren
Absperrventil
1
Filterglocke
2
Filterelement
3
Arretierschraube (gegen vollständiges He‐
4
rausdrehen gesichert)
1. Absperrventile
1
2. Arretierschraube
Falls der Druckluftfilter unter Druck stand, entweicht die verbliebene Druckluft.
Sie hören ein dauerhaftes Pfeifen?
Der Druckluftfilter steht unter Druck!
➤ Druckluftfilter vom Druckluftnetz absperren oder gesamtes Druckluftnetz drucklos ma‐
chen.
3. Filterglocke leicht rütteln und anschließend um 90° drehen, bis sich die Montagemarkierun‐
2
gen an der Filterglocke
4. Filterglocke zusammen mit dem eingeschraubten Filterelement senkrecht nach unten abneh‐
men.
5. Filterelement
3
6. Bei Bedarf: Kondensat ausleeren und entsorgen.
7. Filterglocke auf Korrosion prüfen.
Die Filterglocke ist auffällig korrodiert?
➤ Ursache ermitteln (z. B. Zusammensetzung der Druckluft, Betriebsbedingungen)
➤ Druckluftfilter komplett erneuern.
Verschmutztes Filterelement umweltgerecht entsorgen.
Betriebsanleitung Druckluftfilter
KAESER FILTER F6 – F26
Betriebsanleitung Kolbenkompressor
i.Comp 8 / 9 TOWER T SIGMA CONTROL 2
5
6
7
schließen.
nur von Hand lösen, bis erneut Widerstand spürbar wird.
4
und am Filterkopf
5 6
mit ca. 1 1/2 Umdrehungen aus der Filterglocke herausschrauben.
Montagemarkierung an Filterglocke
Montagemarkierung am Filterkopf
Filterkopf
gegenüberstehen.
