Abb. 2
Weitere Informationen
2.12.1
Weitere Informationen
2.12.1.1
Tab. 14
Nr.: 902353 22 D
2 Technische Daten
2.12 Elektrischer Anschluss

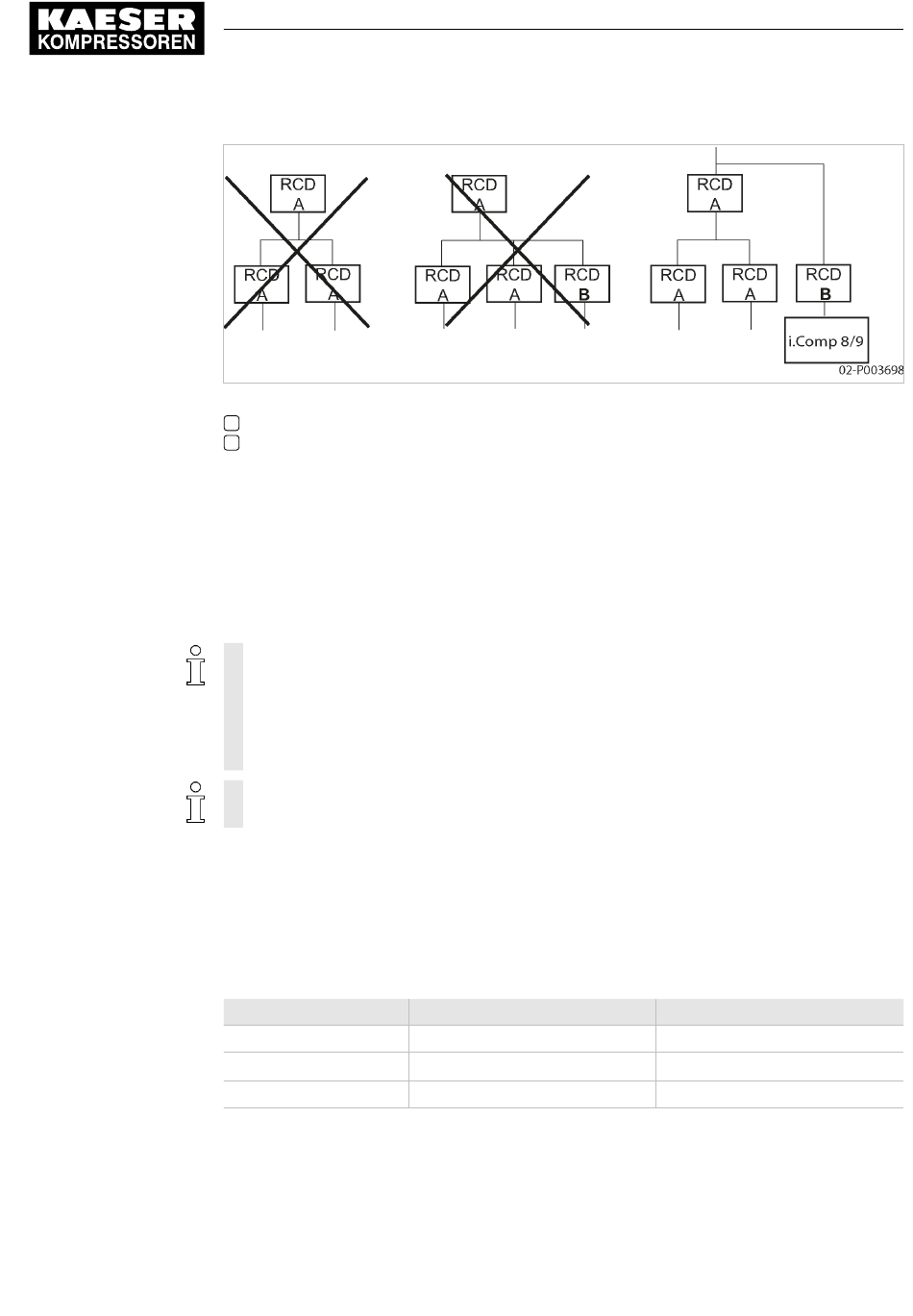

RCD richtig verwenden
pulsstromsensitiver RCD (Typ A)
A
allstromsensitiver RCD (Typ B)
B
Der Schaltplan in Kapitel 13.3 enthält weitere Angaben zum elektrischen Anschluss.

Elektrische Anschlussdaten

Nachfolgende Zuleitungsquerschnitte (CU-Mehraderleitung) und Absicherungen (NH-Sicherung,
Betriebsklasse gL) sind ausgelegt nach der deutschen Norm DIN VDE 0100–430 (IEC 60364–4–43
und IEC 60364–4–473) und DIN VDE 0298-4 für Umgebungstemperaturen von 30 °C und Verle‐
geart C.
➤ Bei anderen Einsatzbedingungen Zuleitungsquerschnitte prüfen und anpassen.
Andere Einsatzbedingungen sind zum Beispiel:
■ höhere Temperatur
■ andere Verlegeart
■ Leitungslänge >50 m
Die elektrischen Anschlussdaten für den Kältetrockner finden Sie in Kapitel 2.13.1. Sie benö‐
tigen sie, wenn Sie eine zusätzliche Netz-Zuleitung für den Kältetrockner verwenden.
In Kapitel 6.4 finden Sie weitere Informationen über die verschiedenen Möglichkeiten, den elektri‐
schen Anschluss auszuführen.
Netzfrequenz: 50 Hz
Bemessungsspannung: 400V / 3 / 50Hz
Kompressor am 3-Leiter-Drehstromnetz; zusätzliche Netz-Zuleitung für Kältetrockner:
Vorsicherung [A]
Zuleitung [mm ]
2
Stromaufnahme [A]
Anschlussdaten 400V / 3 / 50Hz; 3-Leiter-Drehstromnetz
Betriebsanleitung Kolbenkompressor
i.Comp 8 / 9 TOWER T SIGMA CONTROL 2
i.Comp 8 TOWER T
16
4x2,5
5,3
i.Comp 9 TOWER T
16
4x2,5
7,2
