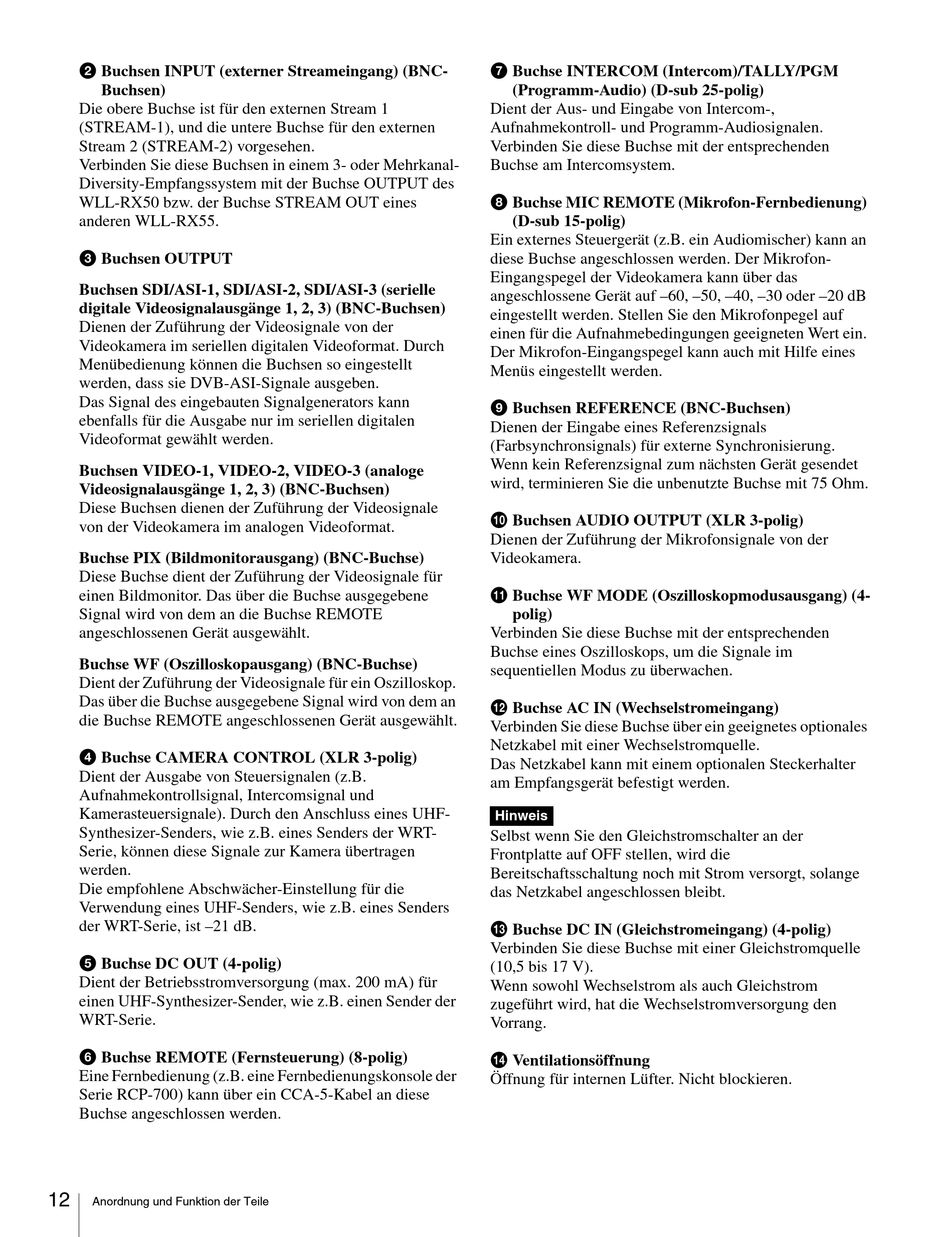

b Buchsen INPUT (externer Streameingang) (BNC-
Buchsen)
Die obere Buchse ist für den externen Stream 1
(STREAM-1), und die untere Buchse für den externen
Stream 2 (STREAM-2) vorgesehen.
Verbinden Sie diese Buchsen in einem 3- oder Mehrkanal-
Diversity-Empfangssystem mit der Buchse OUTPUT des
WLL-RX50 bzw. der Buchse STREAM OUT eines
anderen WLL-RX55.
c Buchsen OUTPUT
Buchsen SDI/ASI-1, SDI/ASI-2, SDI/ASI-3 (serielle
digitale Videosignalausgänge 1, 2, 3) (BNC-Buchsen)
Dienen der Zuführung der Videosignale von der
Videokamera im seriellen digitalen Videoformat. Durch
Menübedienung können die Buchsen so eingestellt
werden, dass sie DVB-ASI-Signale ausgeben.
Das Signal des eingebauten Signalgenerators kann
ebenfalls für die Ausgabe nur im seriellen digitalen
Videoformat gewählt werden.
Buchsen VIDEO-1, VIDEO-2, VIDEO-3 (analoge
Videosignalausgänge 1, 2, 3) (BNC-Buchsen)
Diese Buchsen dienen der Zuführung der Videosignale
von der Videokamera im analogen Videoformat.
Buchse PIX (Bildmonitorausgang) (BNC-Buchse)
Diese Buchse dient der Zuführung der Videosignale für
einen Bildmonitor. Das über die Buchse ausgegebene
Signal wird von dem an die Buchse REMOTE
angeschlossenen Gerät ausgewählt.
Buchse WF (Oszilloskopausgang) (BNC-Buchse)
Dient der Zuführung der Videosignale für ein Oszilloskop.
Das über die Buchse ausgegebene Signal wird von dem an
die Buchse REMOTE angeschlossenen Gerät ausgewählt.
d Buchse CAMERA CONTROL (XLR 3-polig)
Dient der Ausgabe von Steuersignalen (z.B.
Aufnahmekontrollsignal, Intercomsignal und
Kamerasteuersignale). Durch den Anschluss eines UHF-
Synthesizer-Senders, wie z.B. eines Senders der WRT-
Serie, können diese Signale zur Kamera übertragen
werden.
Die empfohlene Abschwächer-Einstellung für die
Verwendung eines UHF-Senders, wie z.B. eines Senders
der WRT-Serie, ist –21 dB.
e Buchse DC OUT (4-polig)
Dient der Betriebsstromversorgung (max. 200 mA) für
einen UHF-Synthesizer-Sender, wie z.B. einen Sender der
WRT-Serie.
f Buchse REMOTE (Fernsteuerung) (8-polig)
Eine Fernbedienung (z.B. eine Fernbedienungskonsole der
Serie RCP-700) kann über ein CCA-5-Kabel an diese
Buchse angeschlossen werden.
12
Anordnung und Funktion der Teile
g Buchse INTERCOM (Intercom)/TALLY/PGM
(Programm-Audio) (D-sub 25-polig)
Dient der Aus- und Eingabe von Intercom-,
Aufnahmekontroll- und Programm-Audiosignalen.
Verbinden Sie diese Buchse mit der entsprechenden
Buchse am Intercomsystem.
h Buchse MIC REMOTE (Mikrofon-Fernbedienung)
(D-sub 15-polig)
Ein externes Steuergerät (z.B. ein Audiomischer) kann an
diese Buchse angeschlossen werden. Der Mikrofon-
Eingangspegel der Videokamera kann über das
angeschlossene Gerät auf –60, –50, –40, –30 oder –20 dB
eingestellt werden. Stellen Sie den Mikrofonpegel auf
einen für die Aufnahmebedingungen geeigneten Wert ein.
Der Mikrofon-Eingangspegel kann auch mit Hilfe eines
Menüs eingestellt werden.
i Buchsen REFERENCE (BNC-Buchsen)
Dienen der Eingabe eines Referenzsignals
(Farbsynchronsignals) für externe Synchronisierung.
Wenn kein Referenzsignal zum nächsten Gerät gesendet
wird, terminieren Sie die unbenutzte Buchse mit 75 Ohm.
j Buchsen AUDIO OUTPUT (XLR 3-polig)
Dienen der Zuführung der Mikrofonsignale von der
Videokamera.
k Buchse WF MODE (Oszilloskopmodusausgang) (4-
polig)
Verbinden Sie diese Buchse mit der entsprechenden
Buchse eines Oszilloskops, um die Signale im
sequentiellen Modus zu überwachen.
l Buchse AC IN (Wechselstromeingang)
Verbinden Sie diese Buchse über ein geeignetes optionales
Netzkabel mit einer Wechselstromquelle.
Das Netzkabel kann mit einem optionalen Steckerhalter
am Empfangsgerät befestigt werden.
Hinweis
Selbst wenn Sie den Gleichstromschalter an der
Frontplatte auf OFF stellen, wird die
Bereitschaftsschaltung noch mit Strom versorgt, solange
das Netzkabel angeschlossen bleibt.
m Buchse DC IN (Gleichstromeingang) (4-polig)
Verbinden Sie diese Buchse mit einer Gleichstromquelle
(10,5 bis 17 V).
Wenn sowohl Wechselstrom als auch Gleichstrom
zugeführt wird, hat die Wechselstromversorgung den
Vorrang.
n Ventilationsöffnung
Öffnung für internen Lüfter. Nicht blockieren.
