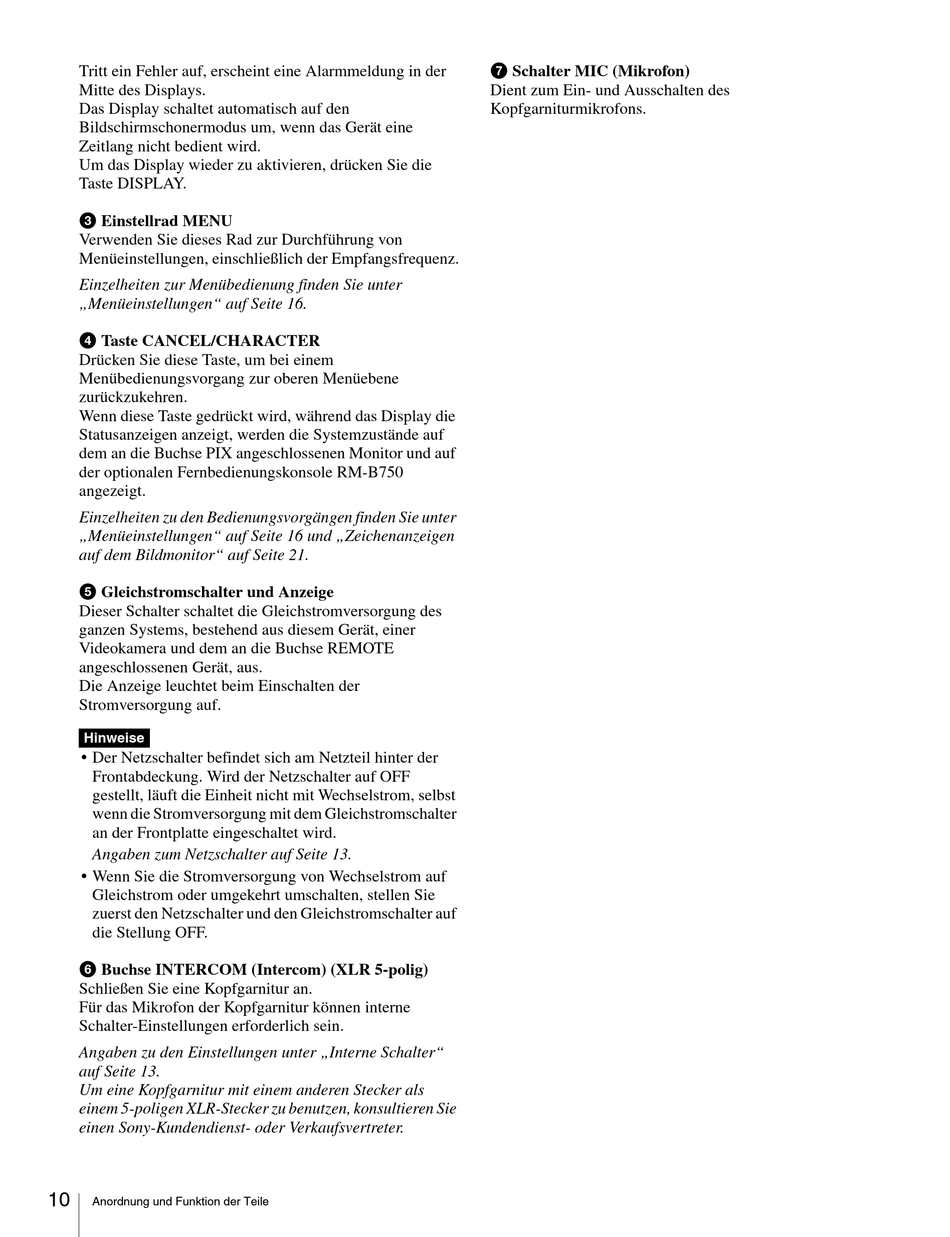

Sony WLL-RX55 Bedienungsanleitung Seite 10

Tritt ein Fehler auf, erscheint eine Alarmmeldung in der
Mitte des Displays.
Das Display schaltet automatisch auf den
Bildschirmschonermodus um, wenn das Gerät eine
Zeitlang nicht bedient wird.
Um das Display wieder zu aktivieren, drücken Sie die
Taste DISPLAY.
c Einstellrad MENU
Verwenden Sie dieses Rad zur Durchführung von
Menüeinstellungen, einschließlich der Empfangsfrequenz.
Einzelheiten zur Menübedienung finden Sie unter
„Menüeinstellungen" auf Seite 16.
d Taste CANCEL/CHARACTER
Drücken Sie diese Taste, um bei einem
Menübedienungsvorgang zur oberen Menüebene
zurückzukehren.
Wenn diese Taste gedrückt wird, während das Display die
Statusanzeigen anzeigt, werden die Systemzustände auf
dem an die Buchse PIX angeschlossenen Monitor und auf
der optionalen Fernbedienungskonsole RM-B750
angezeigt.
Einzelheiten zu den Bedienungsvorgängen finden Sie unter
„Menüeinstellungen" auf Seite 16 und „Zeichenanzeigen
auf dem Bildmonitor" auf Seite 21.
e Gleichstromschalter und Anzeige
Dieser Schalter schaltet die Gleichstromversorgung des
ganzen Systems, bestehend aus diesem Gerät, einer
Videokamera und dem an die Buchse REMOTE
angeschlossenen Gerät, aus.
Die Anzeige leuchtet beim Einschalten der
Stromversorgung auf.
Hinweise
• Der Netzschalter befindet sich am Netzteil hinter der
Frontabdeckung. Wird der Netzschalter auf OFF
gestellt, läuft die Einheit nicht mit Wechselstrom, selbst
wenn die Stromversorgung mit dem Gleichstromschalter
an der Frontplatte eingeschaltet wird.
Angaben zum Netzschalter auf Seite 13.
• Wenn Sie die Stromversorgung von Wechselstrom auf
Gleichstrom oder umgekehrt umschalten, stellen Sie
zuerst den Netzschalter und den Gleichstromschalter auf
die Stellung OFF.
f Buchse INTERCOM (Intercom) (XLR 5-polig)
Schließen Sie eine Kopfgarnitur an.
Für das Mikrofon der Kopfgarnitur können interne
Schalter-Einstellungen erforderlich sein.
Angaben zu den Einstellungen unter „Interne Schalter"
auf Seite 13.
Um eine Kopfgarnitur mit einem anderen Stecker als
einem 5-poligen XLR-Stecker zu benutzen, konsultieren Sie
einen Sony-Kundendienst- oder Verkaufsvertreter.
10
Anordnung und Funktion der Teile
g Schalter MIC (Mikrofon)
Dient zum Ein- und Ausschalten des
Kopfgarniturmikrofons.
