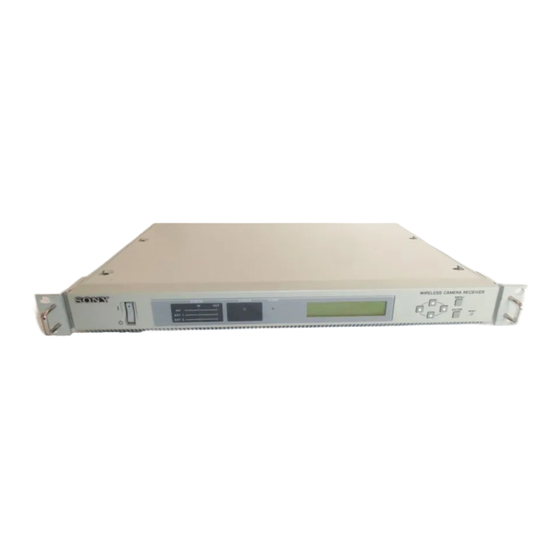

- Seite 1 WIRELESS CAMERA RECEIVER WLL-RX50 OPERATION MANUAL [German] 1st Edition...
- Seite 2 Falls Sie Fragen zum Gebrauch des obigen Netzkabels/ Für Kunden in Europa Gerätesteckers haben, wenden Sie sich bitte an qualifiziertes Hiermit erklärt Sony Corporation, dass die vorliegende Einheit Kundendienstpersonal. WLL-RX50 den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EC entspricht.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Überblick ................4 Merkmale................... 4 Systemkonfigurationsbeispiele ..........4 Anordnung und Funktion der Teile........6 Bedienungstafel (Vorderseite) ..........6 Anschlusstafel (Rückseite) ............7 Installation der Antenne und des Abwärtswandlers ..8 Verwendung des Montagehalters ..........8 Stativmontage ................8 Rackmontage ................ 9 Anschlüsse ................. -
Seite 4: Überblick
Übertragungssystems. COFDM: Coded Orthogonal Frequency Division Multiplexing (Codiertes orthogonales Frequenzteilungs-Multiplexing) Diversity-Empfang Beim Modell WLL-RX50 handelt es sich um einen Es ist möglich, Diversity-Empfangssysteme mit mehreren Empfänger für ein Kamera-Funksystem, das MPEG-2- Empfängern für stabilere und gegen Multipath Fading Video- und -Audiosignale im 2,4-GHz-Wellenbereich beständige Übertragung zu konfigurieren. -
Seite 5: Diversity-Empfangssystem (Ein Sender Und Zwei Oder Drei Empfänger)
Diversity-Empfangssystem (ein Sender und zwei oder drei Empfänger) Antenne + Abwärtswandler Für 3-Kanal-Diversity-Empfang WLL-RX50 (3) WIRELESS CAMERA RECEIVER WLL-RX50 STREAM SYSTEM ALARM MENU EXT 1 ENTER RESET EXIT 2 Antenne + Abwärtswandler Für 2-Kanal-Diversity-Empfang WLL-RX50 (2) WIRELESS CAMERA RECEIVER WLL-RX50... -
Seite 6: Anordnung Und Funktion Der Teile
Anordnung und Funktion der Teile Bedienungstafel (Vorderseite) WIRELESS CAMERA RECEIVER WLL-RX50 STREAM SYSTEM ALARM MENU EXT 1 ENTER RESET EXIT 2 a Ein-Aus- e Flüssigkristalldisplay i Taste RESET Schalter d Anzeige ALARM h Taste MENU c Anzeige SYSTEM g Taste ENTER... -
Seite 7: Anschlusstafel (Rückseite)
Buchsen STREAM EXT IN (externe Eingänge) (BNC-Buchsen) Um ein Diversity-Empfangssystem aufzubauen, verbinden Sie diese Buchsen mit den Buchsen STREAM OUTPUT anderer WLL-RX50-Geräte. d Buchsen STREAM OUTPUT (BNC-Buchsen) Diese Buchsen geben DVB-ASI-Signale aus. Verbinden Sie diese mit dem Eingang DVB-ASI eines MPEG- Decoders (z.B. -
Seite 8: Installation Der Antenne Und Des Abwärtswandlers
Befestigen Sie den Halter an einer Stange (20 bis 36 Installation der Antenne mm Durchm.). und des Stange Abwärtswandlers Vorsicht Schließen Sie den Abwärtswandler einwandfrei an die Antenne an, damit er nicht herunterfällt. Schließen Sie den Abwärtswandler NICHT direkt an eine große Antenne an. -
Seite 9: Rackmontage
Rackmontage Nehmen Sie die vier Füße von der Unterseite des Empfängers ab, nachdem Sie ihre Schrauben herausgedreht haben. Der WLL-RX50 kann in ein standardmäßiges 19-Zoll- Rack eingebaut werden. Vorsicht • Verschrauben Sie das Rack sicher mit einem stabilen Boden, damit es nicht umkippt, wenn ein eingebautes PO W Gerät herausgezogen wird. -
Seite 10: Anschlüsse
Anderenfalls kann ein Brand oder ein Ausfall verursacht werden. Schließen Sie KEINE anderen Geräte außer den in dieser Anleitung beschriebenen an die Buchse IF INPUT an, weil 3-Kanal-Diversity- Antenne + Abwärtswandler Empfangssystem WLL-RX50 INPUT STREAM DC-IN 10.5-17V -AC IN INPUT OUTPUT EXT IN... -
Seite 11: Menüeinstellungen
Bewegen Sie den Cursor (>) mit Hilfe der Menüeinstellungen Cursortasten zu dem einzustellenden Posten. Die Anzeige kann gescrollt werden, indem der Cursor durch Drücken der Abwärtspfeil-Cursortaste nach Das LCD zeigt Informationen an und gestattet die unten und durch Drücken der Aufwärtspfeil- Durchführung verschiedener Einstellungen mit Hilfe von Cursortaste nach oben bewegt wird. -
Seite 12: Ändern Der Frequenz
Drücken Sie die Taste ENTER. Fehlermeldungen Die gewählte Einstellung wird gültig, und das Gerät wird auf den Menüposten-Auswahlmodus Tritt ein Fehler auf, blinkt die Anzeige ALARM, worauf zurückgeschaltet. „Warning“ und eine der folgenden Fehlermeldungen auf dem LCD angezeigt werden: So annullieren Sie die Änderung Drücken Sie die Taste MENU anstelle der Taste ENTER. -
Seite 13: Technische Daten
RS Packet Error Technische Daten Ursache: Es liegt Datenverlust wegen eines Empfangsfehlers vor. Abhilfemaßnahmen: Prüfen Sie, ob Magnetfelder vorhanden sind, und stellen Sie eine Umgebung her, Allgemeines die stabilen Empfang gewährleistet. Stromversorgung 100 V bis 240 V Wechselstrom, 50/60 Hz, 450 mA max. 12 V Gleichstrom, 2 A Betriebstemperatur +5°C bis +40°C... - Seite 14 Mitgeliefertes Zubehör Empfangsantenne (1) Abwärtswandler (1) Montagehalter (1) Befestigungsschrauben: M3 (2), M4 (4) Koaxialkabel mit N-Steckern (10 m) (1) Kabelbinder (5) Bedienungsanleitung (1) CD-ROM (1) Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Technische Daten...
- Seite 15 Das in dieser Anleitung enthaltene Material besteht aus Informationen, die das Eigentum der Sony Corporation sind, und die ausschließlich für Käufer des in dieser Anleitung beschriebenen Gerätes vorgesehen sind. Die Sony Corporation verbietet nachdrücklich die Vervielfältigung irgendwelcher Teile dieser Anleitung oder deren Gebrauch für andere Zwecke als den Betrieb oder die...
- Seite 16 Sony Corporation B & P Company WLL-RX50 (SY) 2003.01 3-742-683-31 (1) © 2003...
