Reflexa Combo IR Montage- Und Bedienungsanleitung Seite 17

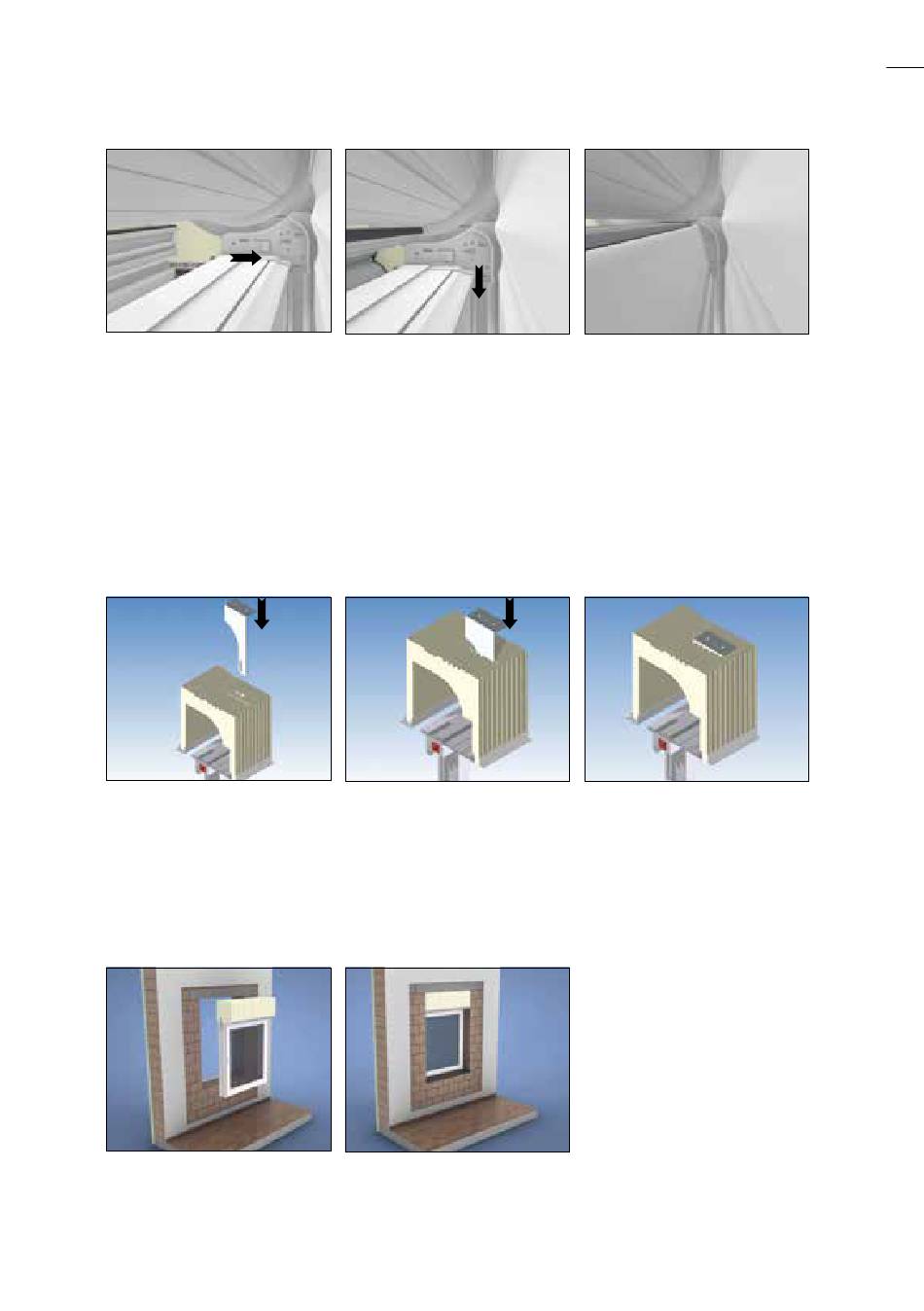

Bild 33
Montage Statikkonsole (Sonderausführung bei Revision Innen)
Montieren Sie die Stahlclipleiste.
Führen Sie nun den oberen Teil der Statikkonsole in die dafür vorgesehene
Fräsung ein (senkrecht einführen, um den Rollladenpanzer nicht zu beschädigen
Bild 36-38).
Bild 36
Blendrahmen inklusive Rollladenelement in der Rohbauöffnung platzieren und
fixieren (Bild 39-40).
Bild 39
Bild 34
Bild 37
Bild 40
Combo Neubau-Aufsatzrollladen
Bild 35
Bild 38
Der Rollladenkasten ist
mittels der vormontier-
ten Sturzbefestigungen
dauerhaft mit dem Bau-
körper zu verbinden. Je nach
Montagevariante können
weitere Befestigungspunkte
erforderlich sein.
Der Rollladenkasten ist bei
der Montage lot- und waa-
gerecht auszurichten.
