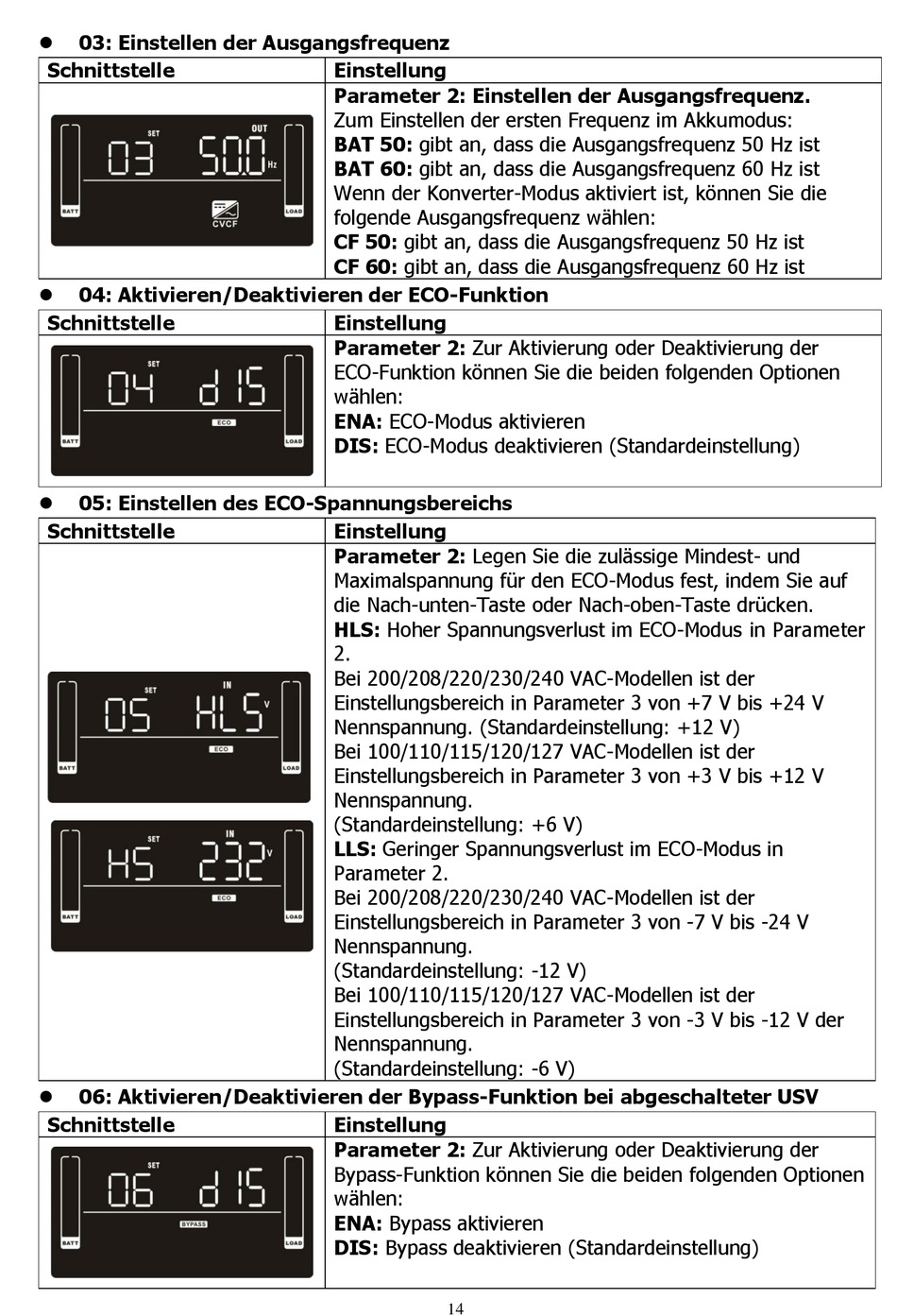

V7 UPS2URM1500DC-NC Bedienungsanleitung Seite 43

03: Einstellen der Ausgangsfrequenz

Schnittstelle
04: Aktivieren/Deaktivieren der ECO-Funktion

Schnittstelle
05: Einstellen des ECO-Spannungsbereichs

Schnittstelle
06: Aktivieren/Deaktivieren der Bypass-Funktion bei abgeschalteter USV

Schnittstelle
Einstellung
Parameter 2: Einstellen der Ausgangsfrequenz.
Zum Einstellen der ersten Frequenz im Akkumodus:
BAT 50: gibt an, dass die Ausgangsfrequenz 50 Hz ist
BAT 60: gibt an, dass die Ausgangsfrequenz 60 Hz ist
Wenn der Konverter-Modus aktiviert ist, können Sie die
folgende Ausgangsfrequenz wählen:
CF 50: gibt an, dass die Ausgangsfrequenz 50 Hz ist
CF 60: gibt an, dass die Ausgangsfrequenz 60 Hz ist
Einstellung
Parameter 2: Zur Aktivierung oder Deaktivierung der
ECO-Funktion können Sie die beiden folgenden Optionen
wählen:
ENA: ECO-Modus aktivieren
DIS: ECO-Modus deaktivieren (Standardeinstellung)
Einstellung
Parameter 2: Legen Sie die zulässige Mindest- und
Maximalspannung für den ECO-Modus fest, indem Sie auf
die Nach-unten-Taste oder Nach-oben-Taste drücken.
HLS: Hoher Spannungsverlust im ECO-Modus in Parameter
2.
Bei 200/208/220/230/240 VAC-Modellen ist der
Einstellungsbereich in Parameter 3 von +7 V bis +24 V
Nennspannung. (Standardeinstellung: +12 V)
Bei 100/110/115/120/127 VAC-Modellen ist der
Einstellungsbereich in Parameter 3 von +3 V bis +12 V
Nennspannung.
(Standardeinstellung: +6 V)
LLS: Geringer Spannungsverlust im ECO-Modus in
Parameter 2.
Bei 200/208/220/230/240 VAC-Modellen ist der
Einstellungsbereich in Parameter 3 von -7 V bis -24 V
Nennspannung.
(Standardeinstellung: -12 V)
Bei 100/110/115/120/127 VAC-Modellen ist der
Einstellungsbereich in Parameter 3 von -3 V bis -12 V der
Nennspannung.
(Standardeinstellung: -6 V)
Einstellung
Parameter 2: Zur Aktivierung oder Deaktivierung der
Bypass-Funktion können Sie die beiden folgenden Optionen
wählen:
ENA: Bypass aktivieren
DIS: Bypass deaktivieren (Standardeinstellung)
14
