- Seite 1 Betriebsanleitung Original Betriebsanleitung Hydraulische Betonschutzwandzange BSZ-H-2.0 5640.0003...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Bedienung................................13 Wartung und Pflege .............................. 15 Wartung ................................. 15 6.1.1 Mechanik ..............................15 6.1.2 Hydraulik ..............................16 Störungsbeseitigung ............................ 16 Reparaturen ..............................17 Prüfungspflicht .............................. 17 Hinweis zum Typenschild ..........................18 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 18 5640.0003... -
Seite 4: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 29.10.2018................(M. Probst, Geschäftsführer) 5640.0003... -
Seite 5: Sicherheit
Sicherheit 4 / 18 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 6: Sicherheitskennzeichnung
Sicherheit 5 / 18 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0216 Ø 30 mm Greifgüter niemals außermittig aufnehmen, stets im Lastschwerpunkt. 2904.0215 Ø... -
Seite 7: Persönliche Sicherheitsmaßnahmen
Sicherheit 6 / 18 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 8: Hydraulik
Sicherheit 7 / 18 2.8.2 Hydraulik Alle Hydraulikleitungen und Anschlüsse auf Dichtigkeit prüfen. Defekte Teile in drucklosem Zustand von Fachpersonal austauschen lassen. Vor dem Öffnen von Hydraulikanschlüssen ist das Umfeld gründlich zu reinigen. Bei Arbeiten an der Hydraulikanlage ist auf Sauberkeit zu achten. Die Hydraulikanschlussschläuche dürfen keine Scheuerstellen aufweisen und sich bei Hub- und Senkbewegungen an keinerlei hervorstehenden Kanten einhaken und somit abreißen. -
Seite 9: Sicherheit Im Betrieb
Sicherheit 8 / 18 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 10: Sicherheit Im Hydraulikbetrieb
Allgemeines 9 / 18 2.9.3 Sicherheit im Hydraulikbetrieb Die optimale Halte- bzw. Spannkraft ist nur dann gewährleistet, wenn der Steuerhebel des Trägergerätes nach dem Schließen des Gerätes (Greifvorgang des Greifgutes) noch zwei Sekunden in Schließstellung belassen wird. Anschließend muss der Steuerhebel wieder in Nullstellung zurückgeführt werden. Die Plombe für die Maximal-(Hydraulik-) Druckeinstellung niemals ohne Rücksprache mit dem Hersteller entfernen! Allgemeines... - Seite 11 Allgemeines 10 / 18 • Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz, unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen Bestimmungen und den der Konformitätserklärung verwendet werden. • Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten! •...
-
Seite 12: Übersicht Und Aufbau

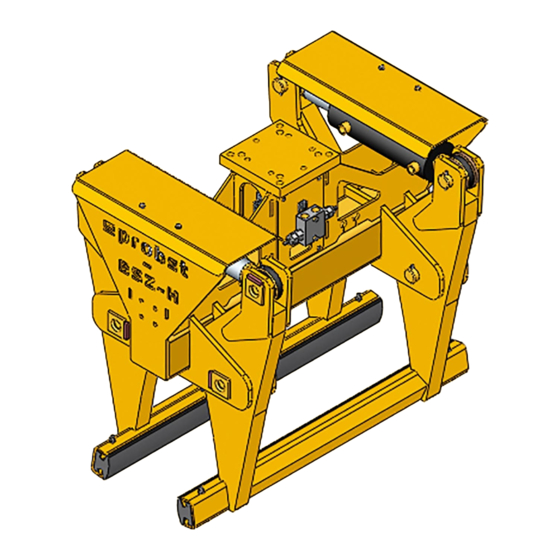

Allgemeines 11 / 18 Übersicht und Aufbau Flanschplatte für hydraulischen Drehkopf Schutzblech Hydraulikzylinder 4. Profilgummileisten Technische Daten Greifbereich Tragfähigkeit Backenlänge Eintauchtiefe Eigengewicht BSZ-H-2 100 – 160 mm 2.000 kg 1.000 mm 300 mm 235 kg 5640.0003... -
Seite 13: Installation
12 / 18 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Mechanische Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei... -
Seite 14: Hydraulischer Anbau
Bedienung 13 / 18 Hydraulischer Anbau 4.2.1 Installation Trägergerät/Hebezeug • Die Hydraulikinstallation wird entsprechend dem beigefügten Hydraulikschaltplan durchgeführt. • Der Anschluss an das Trägergerät/Hebezeug darf nur von qualifiziertem Personal durchgeführt werden. • Beim Anschluss ist darauf zu achten, dass die Verbindungsstellen frei von Schmutz sind und die Schläuche weder Scheuer- noch Knickstellen aufweisen und sich bei den Hub- und Senkbewegungen des Gerätes nicht an hervorstehenden Kanten einhaken können. - Seite 15 Bedienung 14 / 18 Gummiauflage Gummiauflage • Bild A 5640.0003...
-
Seite 16: Wartung Und Pflege
Wartung und Pflege 15 / 18 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur im drucklosen, stromlosen und beim stillgelegten Zustand des Gerätes erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unbeabsichtigt schließen kann. -
Seite 17: Hydraulik
Wartung und Pflege 16 / 18 6.1.2 Hydraulik WARTUNGSFRIST Auszuführende Arbeiten • Erstinspektion nach Sämtliche Hydraulikverschraubungen kontrollieren bzw. nachziehen 25 Betriebsstunden (darf nur von einem Sachkundigen durchgeführt werden). • Alle 50 Betriebsstunden Sämtliche Hydraulikanschlüsse nachziehen • Überprüfung der Hydraulikanlage auf Dichtigkeit •... -
Seite 18: Reparaturen
Wartung und Pflege 17 / 18 Reparaturen • Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen Kenntnisse und Fähigkeiten besitzen. • Vor der Wiederinbetriebnahme muss eine außerordentliche Prüfung durch einen Sachverständigen durchgeführt werden. Prüfungspflicht • Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden (→... -
Seite 19: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! - Seite 20 ~ 235 kg / ~ 520 Product Name: Hydraulic Concrete Highway Divider Clamp © all rights reserved conform to ISO 16016 Datum Name Benennung Hydr. Betonschutzwandzange BSZ-H-2.0 Erst. 23.7.2014 Rita.Seidel Gepr. 7.8.2014 P.Hafenbrak geeignet für Profile der Fa. DeltaBloc Artikelnummer/Zeichnungsnummer...
- Seite 21 46400021 33701066 46400026 siehe separate Liste see separate list 20000008 46400020 20000126 20400002 20190014 siehe Hydraulikschaltplan see circuit diagramm 20000046 siehe Hydraulikschaltplan see circuit diagramm 46400023 20000126 20530030 siehe Hydraulikschaltplan see circuit diagramm siehe Hydraulikschaltplan 30310125 see circuit diagramm DIN 7991 Bei Änderungen Rücksprache TB ! Gewicht: 232,3 kg...
- Seite 22 32310007 20530022 30310220 32310007 32310007 32310007 30310220 21460005 20530022 21460003 21460005 21460003 36370056 20100016 20040058 © all rights reserved conform to ISO 16016 Datum Name Benennung Seitenteil zu BSZ-H-2 Erst. 12.5.2014 P.Hafenbrak Gepr. 19.7.2016 J.Werner - komplett - Artikelnummer/Zeichnungsnummer Blatt E46400021 Zust.
-
Seite 23: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
