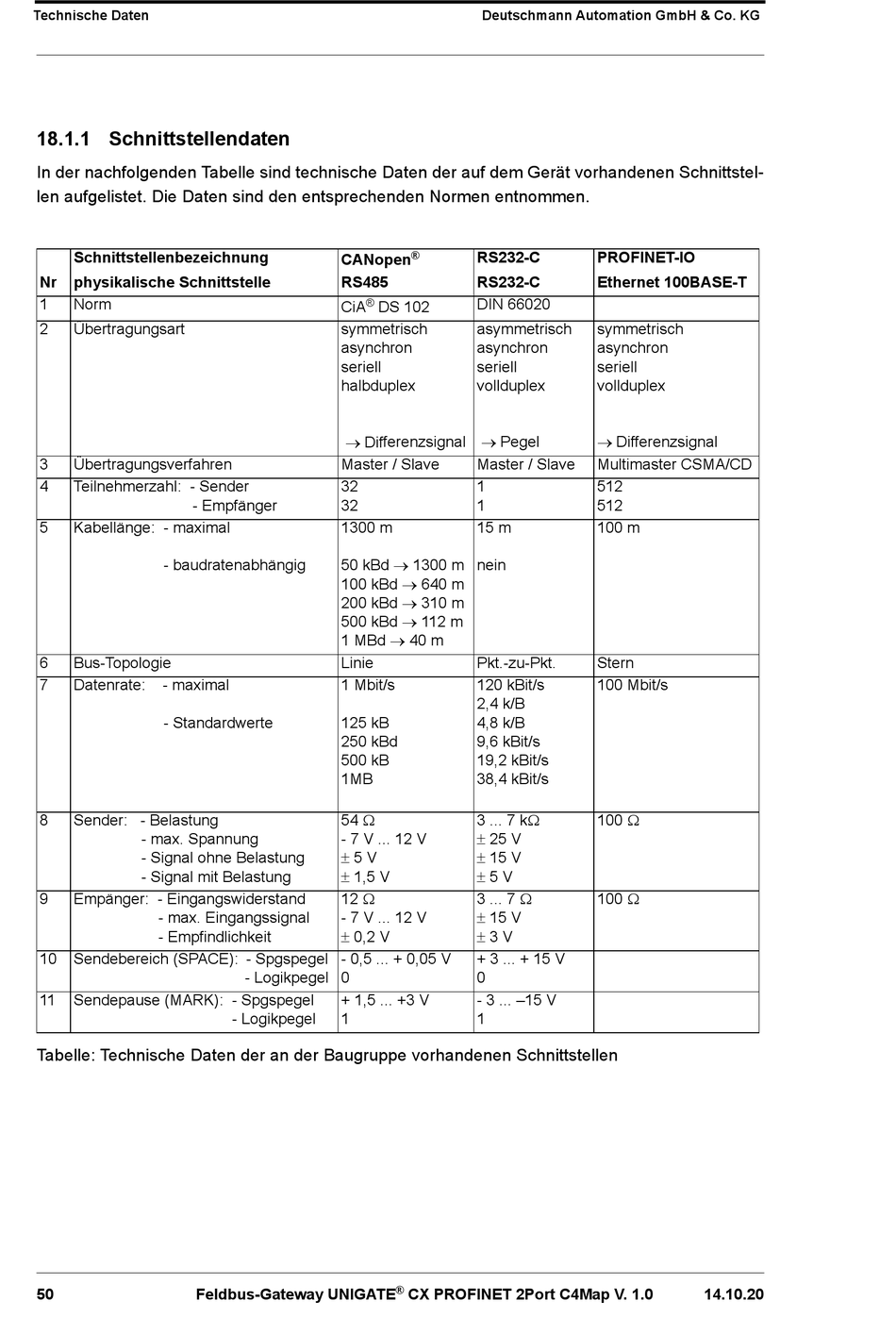

Technische Daten
18.1.1 Schnittstellendaten
In der nachfolgenden Tabelle sind technische Daten der auf dem Gerät vorhandenen Schnittstel-
len aufgelistet. Die Daten sind den entsprechenden Normen entnommen.
Schnittstellenbezeichnung
Nr
physikalische Schnittstelle
1
Norm
2
Übertragungsart
3
Übertragungsverfahren
4
Teilnehmerzahl: - Sender
- Empfänger
5
Kabellänge: - maximal
- baudratenabhängig
6
Bus-Topologie
7
Datenrate:
- maximal
- Standardwerte
8
Sender: - Belastung
- max. Spannung
- Signal ohne Belastung
- Signal mit Belastung
9
Empänger: - Eingangswiderstand
- max. Eingangssignal
- Empfindlichkeit
10
Sendebereich (SPACE): - Spgspegel
11
Sendepause (MARK): - Spgspegel
Tabelle: Technische Daten der an der Baugruppe vorhandenen Schnittstellen
50
Feldbus-Gateway UNIGATE
CANopen
RS485
®
CiA
DS 102
symmetrisch
asynchron
seriell
halbduplex
Differenzsignal
Master / Slave
32
32
1300 m
50 kBd 1300 m
100 kBd 640 m
200 kBd 310 m
500 kBd 112 m
1 MBd 40 m
Linie
1 Mbit/s
125 kB
250 kBd
500 kB
1MB
54
- 7 V ... 12 V
5 V
1,5 V
12
- 7 V ... 12 V
0,2 V
- 0,5 ... + 0,05 V
- Logikpegel
0
+ 1,5 ... +3 V
- Logikpegel
1
®
Deutschmann Automation GmbH & Co. KG
RS232-C
®
RS232-C
DIN 66020
asymmetrisch
asynchron
seriell
vollduplex
Pegel
Master / Slave
1
1
15 m
nein
Pkt.-zu-Pkt.
120 kBit/s
2,4 k/B
4,8 k/B
9,6 kBit/s
19,2 kBit/s
38,4 kBit/s
3 ... 7 k
25 V
15 V
5 V
3 ... 7
15 V
3 V
+ 3 ... + 15 V
0
- 3 ... –15 V
1
CX PROFINET 2Port C4Map V. 1.0
PROFINET-IO
Ethernet 100BASE-T
symmetrisch
asynchron
seriell
vollduplex
Differenzsignal
Multimaster CSMA/CD
512
512
100 m
Stern
100 Mbit/s
100
100
