Druckluftzentrale
Die Druckluftzentraleinheit hat die Aufgabe, die Druckluft zu filtern, zu regeln und an die
Pneumatikkreise der Maschine zu verteilen.
Das Handventil ermöglicht, den Zufluss der Druckluft am Messmaschineneingang auf- und
zuzusperren.
Die Filtergruppe besteht aus zwei Filtern: einem Grobluftfilter und einem Feinluftfilter.
Ein Manometer und ein manueller Druckregler ermöglichen, den Luftdruck am Eingang der
Pneumatikkreise der Maschine zu erfassen bzw. zu regeln.
Regler zur Steuerung
des Gewichts-
ausgleichsdrucks
Druckluft zum
Gewichtsausgleich
Einwegventil
Druckluft zu den
Luftlagern
Hauptdruckregler
Manometer

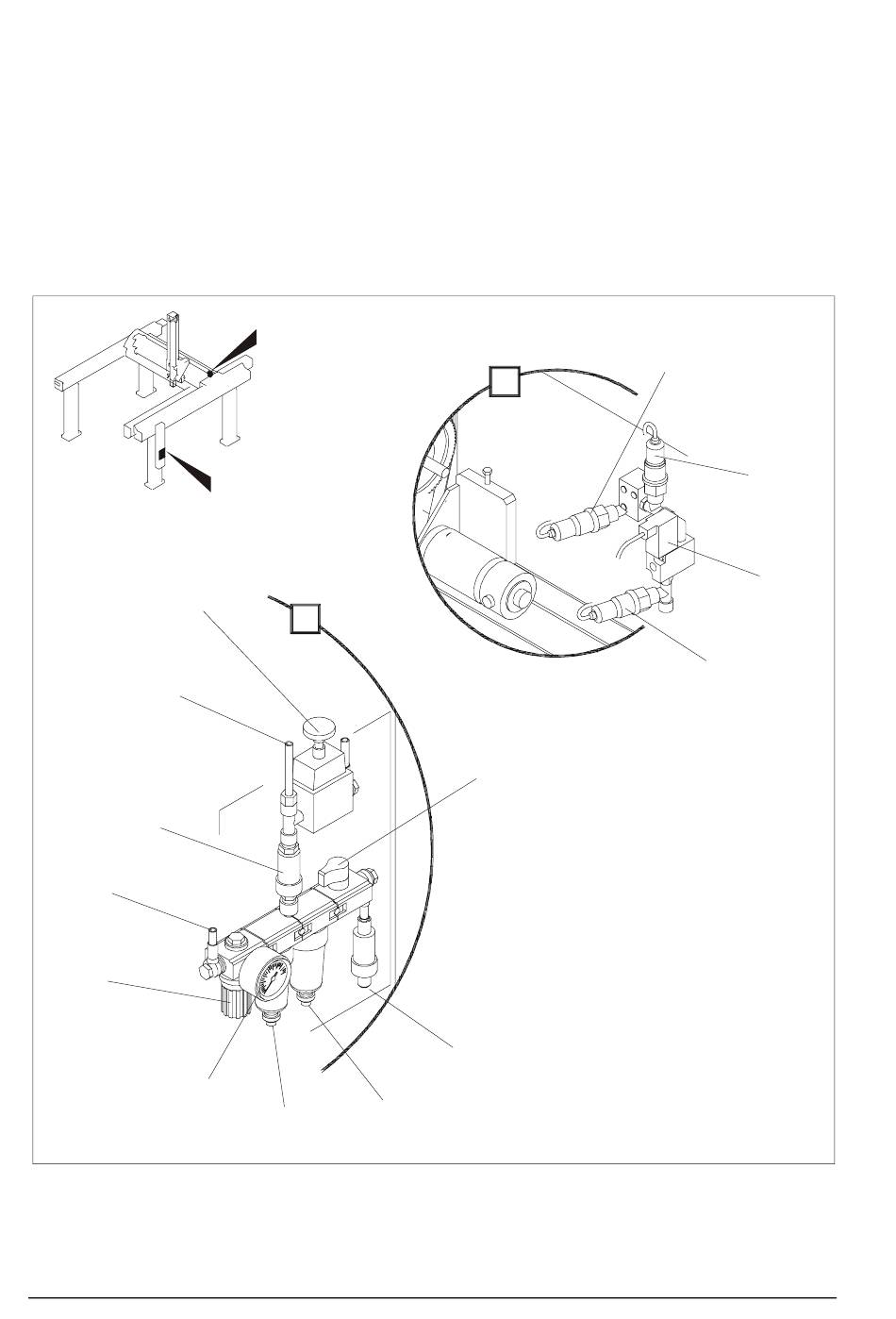

Abb. 10 Druckluftzentrale
24 • ALPHA™ - Anwenderhandbuch
B
A
A
Grobluftfilter
Feinluftfilter
Sicherheitsdruckwächter
auf der Steuerleitung
B
Absperrventil
Lufteinlaß
Druckwächter
Gewichtsausgleich
Magnetventil
Druckwächter
Luftlager-Druckluft
