Aufnahmesystem für die Achsenposition
Jede Achse ist mit einem linearen optischen Wegaufnehmer ausgerüstet, der aus einer optischen Skale
und einem Positionsleser besteht. Nur bei der IMAGE Ausführung ist die Y-Achse mit einem zweiten
Skalen/Lesekopf Paar ausgestattet. Es ist an dem Längsträger bzw. an der linken Schulter angeordnet
(DUAL READ Funktion).
Bei Achsenbewegung läuft der Positionsleser über die optische Skala und erzeugt elektrische Impulse,
die zum Steuersystem geleitet werden. Dieses zählt die Impulse und rechnet sie in die entsprechende
Achsenversetzung um.
Die Versetzung einer Achse wird immer in Verhältnis zu einem Bezugspunkt, dem "Nullpunkt"
berechnet, der einer Endposition der Achsen entspricht (Hauptwagen hinten, Zentralwagen oben und
Pinole hinten).

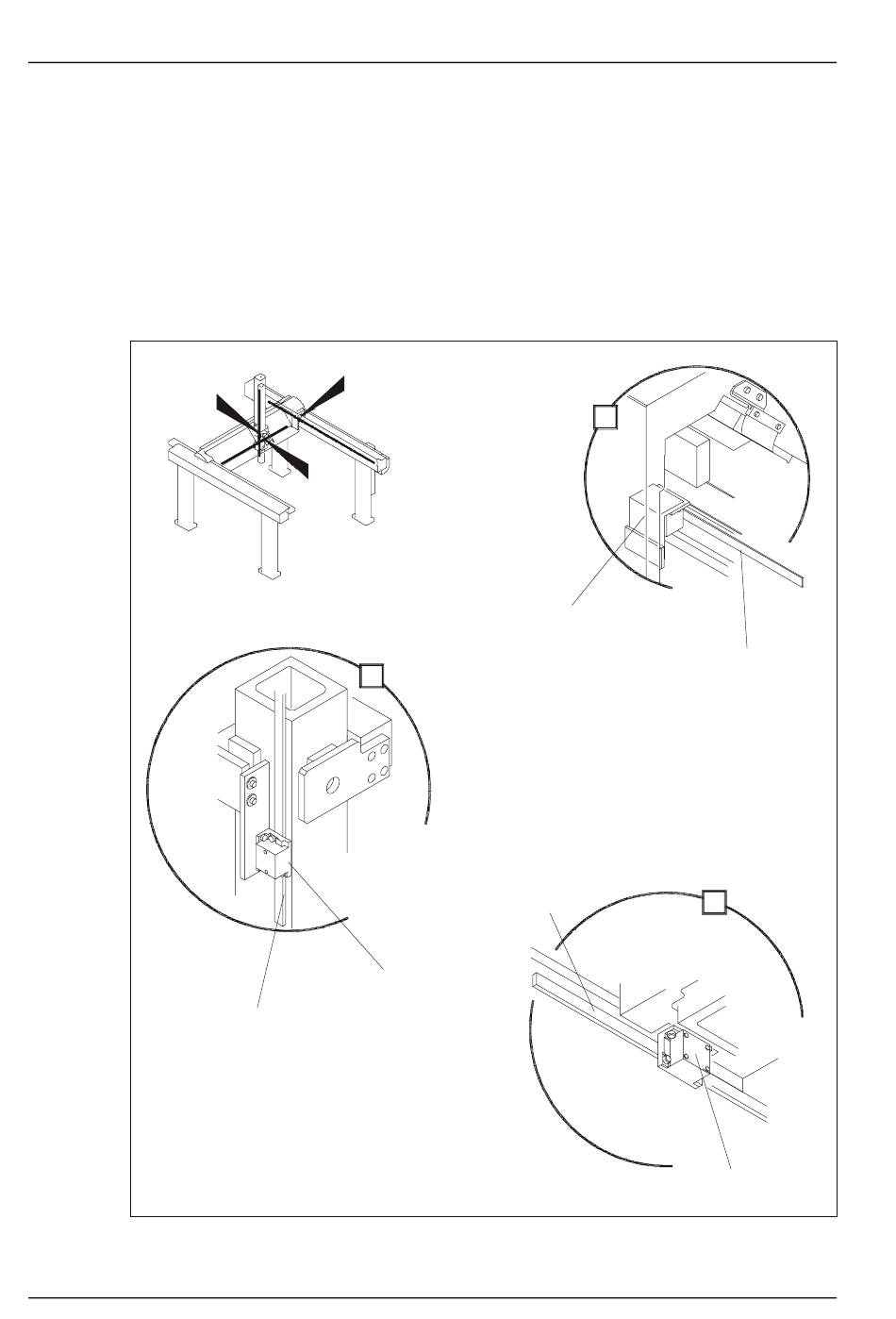

Abb. 5 Aufnahmesystem für Achsenposition
18 • ALPHA™ - Anwenderhandbuch
A
C
B
C
Positionsleser
(Z-Achse)
Optische Skala
(Z-Achse)
A
Positionsleser
(Y-Achse)
Optische Skala
(X-Achse)
Optische Skala
(Y-Achse)
B
Positionsleser
(X-Achse)
