Pinole
Die Pinole (oder Säule) gleitet vertikal im Zentralwagen im Inneren des Gestells. Die Pinole nimmt
den Ausgleichszylinder auf, dessen Schaft an der Platte oben auf dem Gestellt befestigt ist.
Die Pinole ist an dem Mitnehmerriemen der Z-Achse über den Mitnehmer befestigt und an dem
Mitnehmerriemen ist die optische Skale der Z-Achse angeordnet.
An der Basis der Pinole ist der Aufnahmekopf befestigt.
Hauptwagen
Schulter

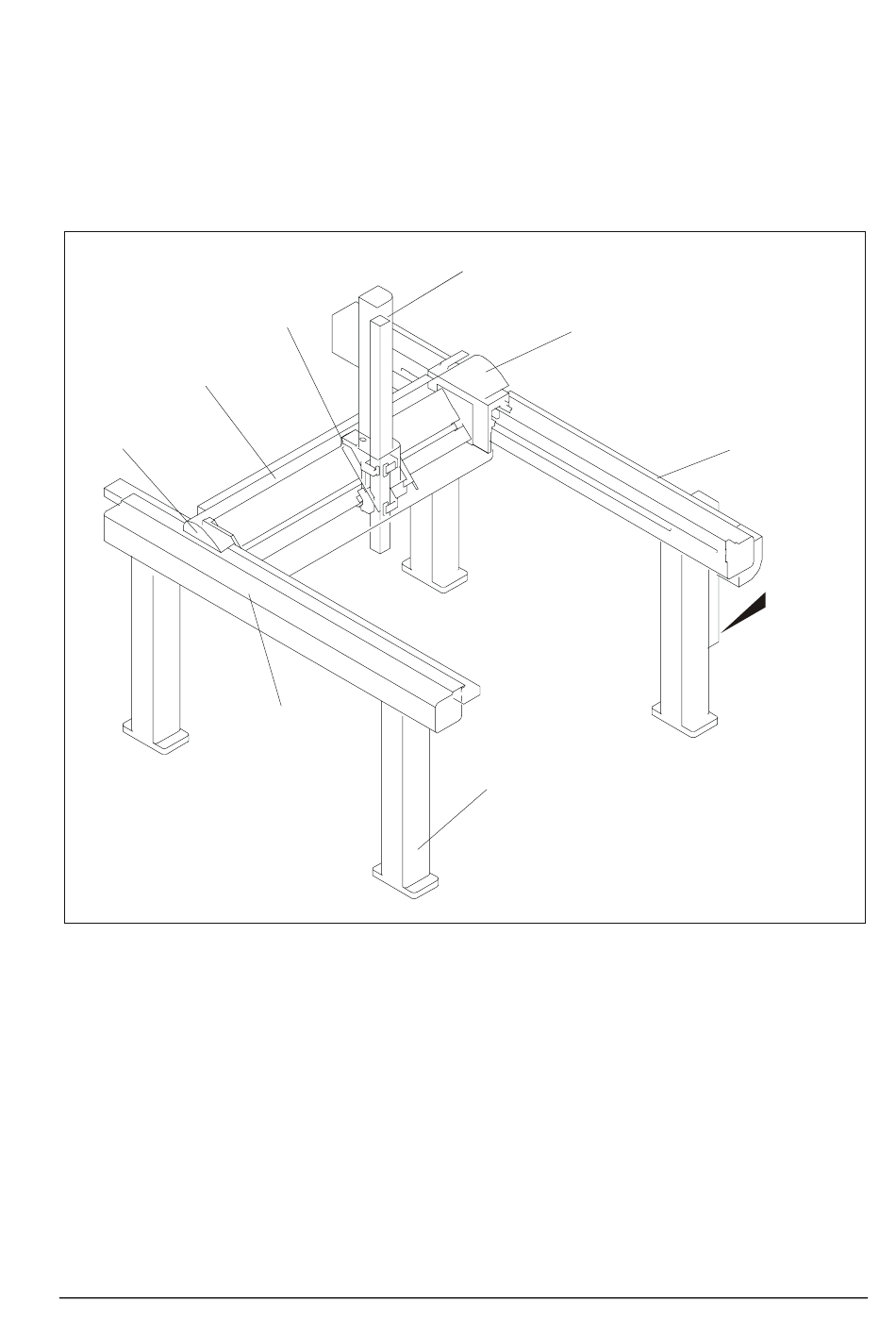

Abb. 3 Baugruppen der Messmaschine
Zentralwagen
Linker
Längsträger
Pinole
Schulter
Pfeiler
Rechter
Längsträger
Druckluft-
zentrale
Beschreibung • 15
