GmbH
SEG Electronics
Netzform
3-phasig 110 V
3-phasig 400 V
3-phasig 400/230 V mit N
3-phasig 690/400 V mit N

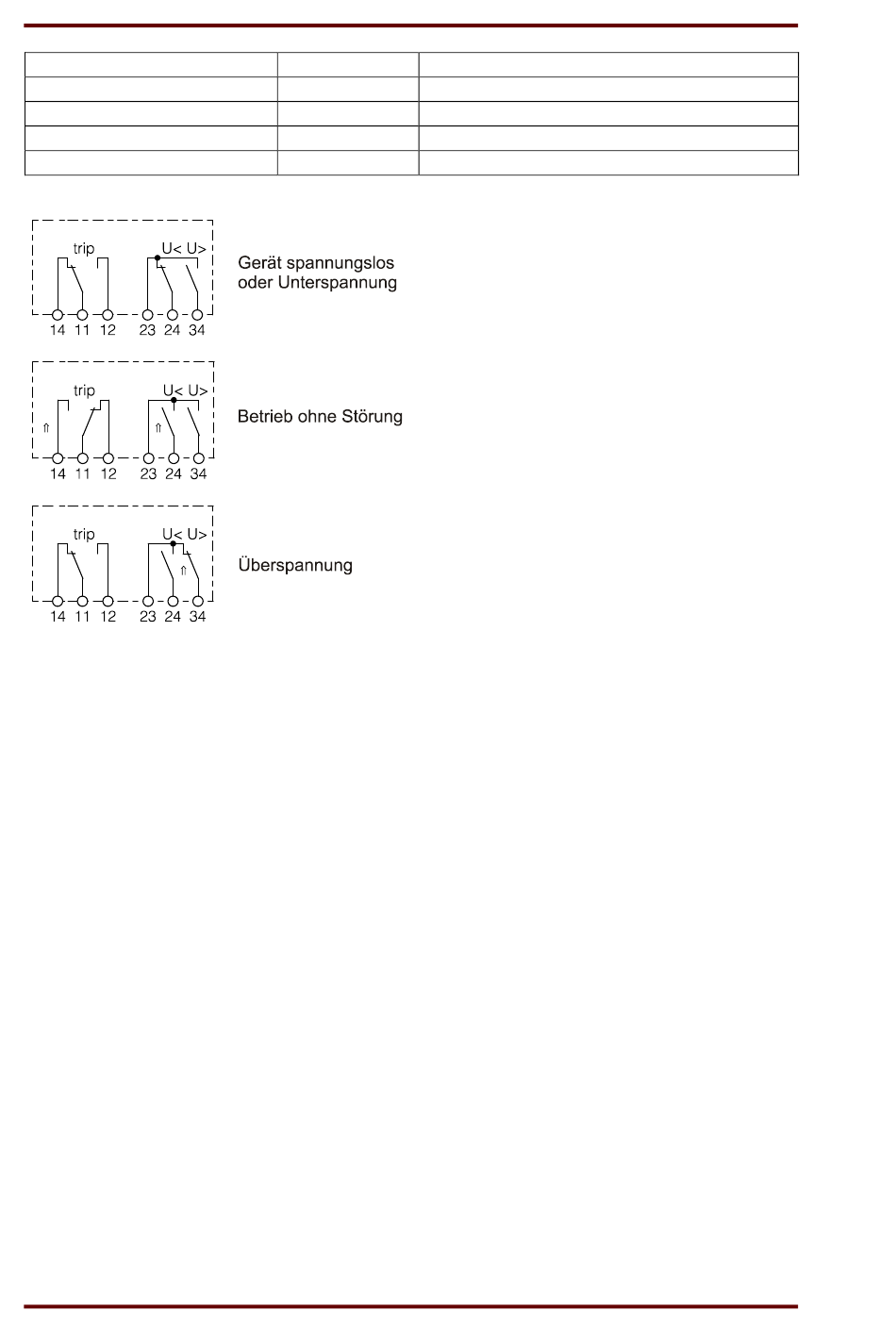

Abbildung 4: Kontaktstellungen
Anschlussklemmen
Die Anschlussklemmen des Gerätes ermöglichen den Anschluss bis max. 2 x 2,5 mm
Leiterquerschnitt. Dazu ist die Klarsichtabdeckung des Gerätes abzunehmen.
Einstellbereiche
U<:
0,7 - 1,1 Un
U>:
0,9 - 1,3 Un
t:
0 - 10 s
DIFF:
2 - 10 %
fn:
45 - 66 Hz
6
Gerät
Anschlussbild
BU1-110
B
BU1-400
B
BU1-230
C oder A (A für 1-phasige Messung)
BU1-400
A (nur 1-phasige Messung möglich)
Handbuch BU1-AC DE
2
DOK-TD-BU1-ACD Rev. B
