SEG Electronics
Handbuch BU1-AC DE

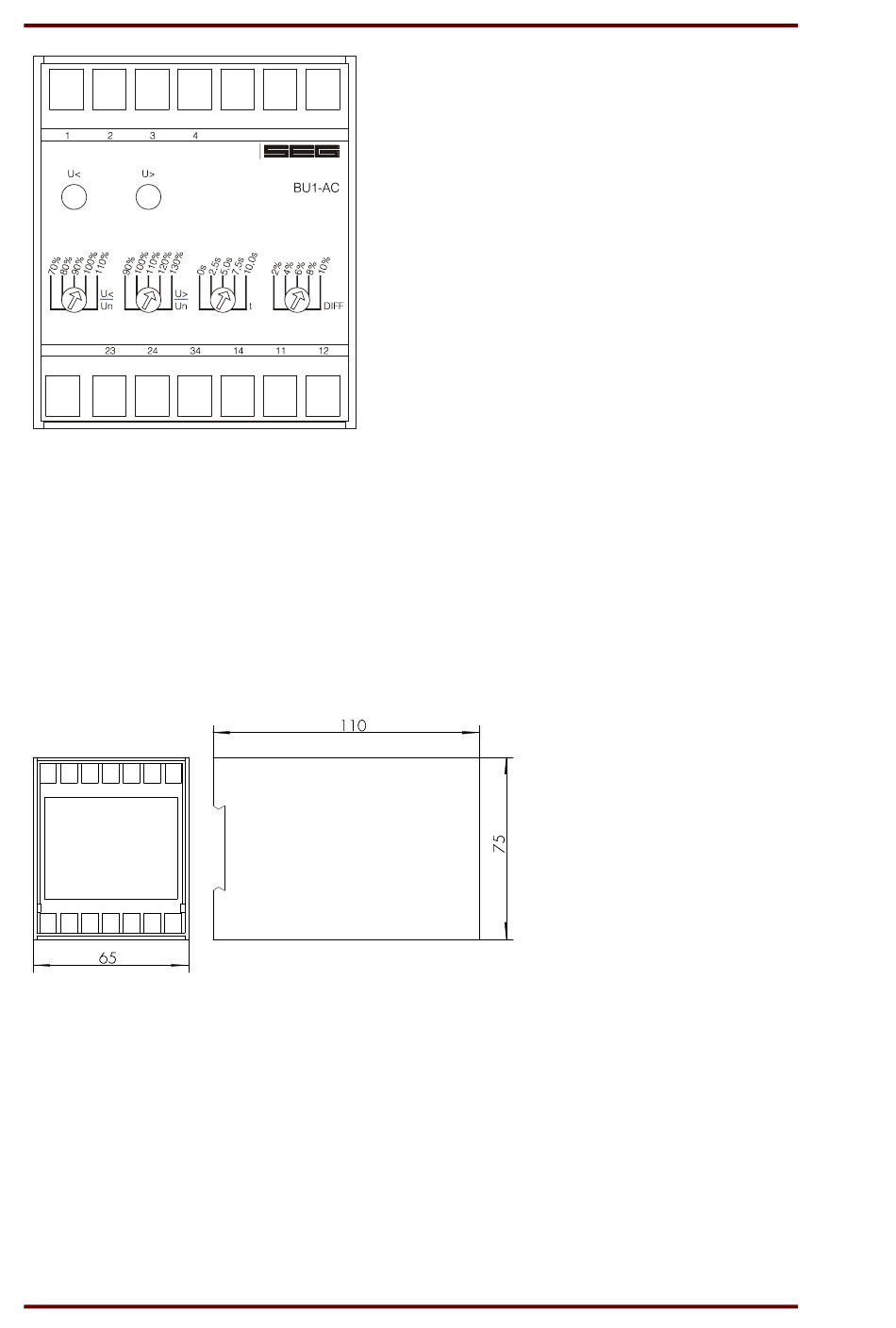

Abbildung 1: Frontplatte
Das BU1-AC ist, wie alle Geräte der BASIC LINE, für die Schnappschienenbefestigung auf
Hutschiene nach DIN EN 50022 vorgesehen.
Die Frontplatte des Gerätes wird durch eine plombier-bare Klarsichtabdeckung geschützt.
Zur Einstellung des Gerätes bitte die Klarsichtabdeckung des Gerätes mit einem Schraubendreher
an den dafür vorgesehenen Aussparungen öffnen!
LEDs
Die LED U< leuchtet bei Betrieb ohne Störung. Die LEDs U> und U< signalisieren eine Anregung
des jeweiligen Überwachungskreises durch Blinken. Bei einer Unterspannungsauslösung erlischt
die LED U<. Bei einer Überspannungsauslösung leuchtet die LED U> dauernd.
Abbildung 2: Maßbild BU1-AC
4
DOK-TD-BU1-ACD Rev. B
