SA 07.2-UW
SA 16.2-UW / SAR 07.2-UW
AC 01.2 Non-Intrusive Profinet
3.
Transport, Lagerung und Verpackung
3.1.
Transport
SAR 16.2-UW Steuereinheit: elektronisch (MWG)
Transport zum Aufstellungsort in fester Verpackung durchführen.
Schwebende Last!
Tod oder schwere Verletzungen.
NICHT unter schwebender Last aufhalten.
Stellantriebe, die auf eine Armatur gebaut sind: Hebezeug an der Armatur und
NICHT am Stellantrieb befestigen.
Stellantriebe, die mit einem Getriebe zusammengebaut sind: Hebezeug mit
Ringschrauben am Getriebe und NICHT am Stellantrieb befestigen.
Gesamtgewicht der Anordnung beachten (Stellantrieb, Getriebe, Armatur)
Last gegen Herausfallen, Abrutschen oder Kippen sichern.
Probehub auf geringer Höhe durchführen, absehbare Gefahren z.B. durch Kippen
beseitigen.

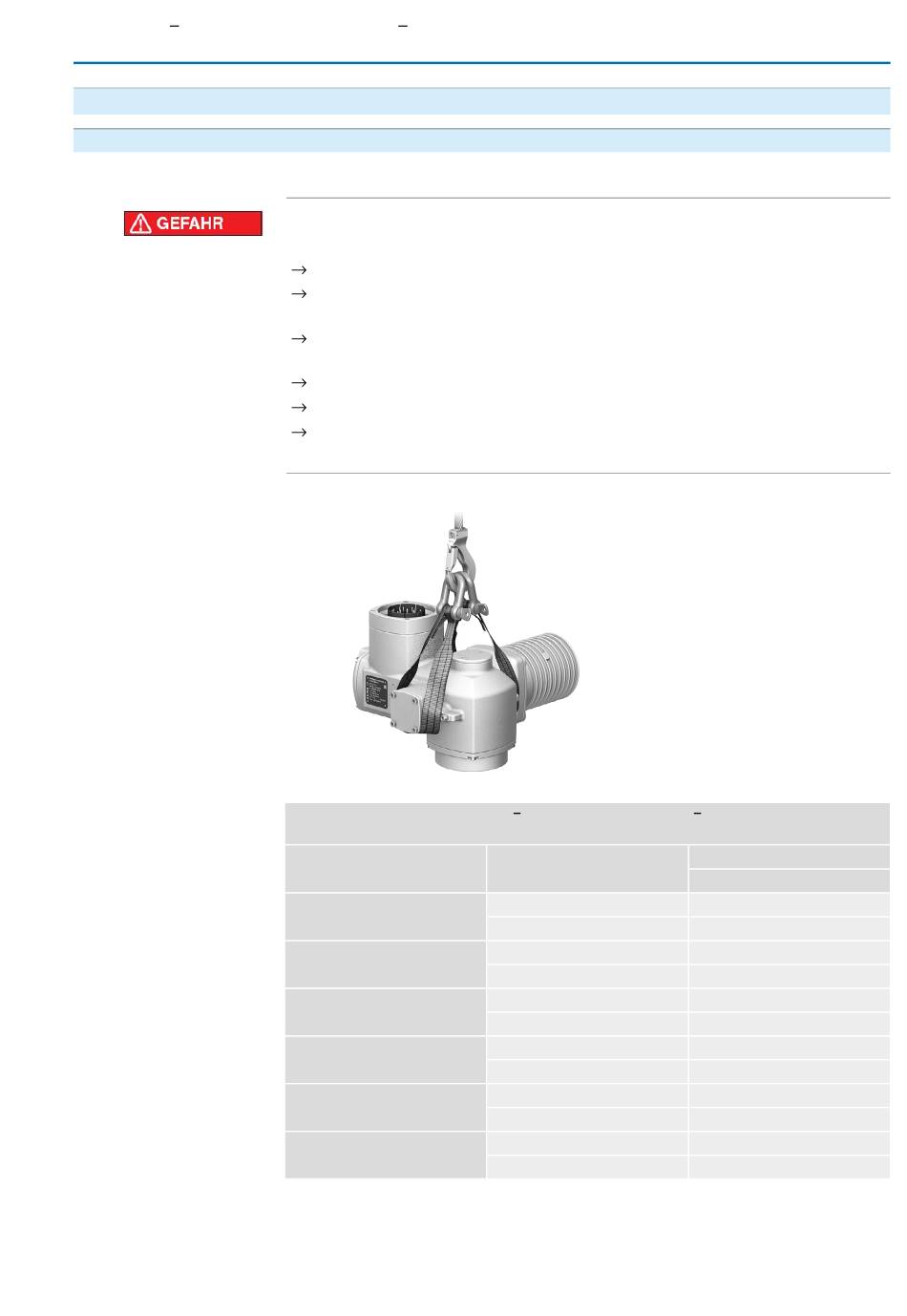

Bild 7: Beispiel: Heben des Antriebs
Tabelle 3:
Gewichte Drehantriebe SA 07.2-UW
mit Drehstrommotoren
Typenbezeichnung
Stellantrieb
SA 07.2-UW/
SAR 07.2-UW
SA 07.6-UW/
SAR 07.6-UW
SA 10.2-UW/
SAR 10.2-UW
SA 14.2-UW/
SAR 14.2-UW
SA 14.6-UW/
SAR 14.6-UW
SA 16.2-UW/
SAR 16.2-UW
1)
Siehe Motortypenschild
2)
Angegebenes Gewicht beinhaltet Drehantrieb AUMA NORM mit Drehstrommotor, Elektroanschluss/
Steckverbinder Stellantrieb inkl. Kabelverschraubungen (ca. 2,3 kg) und Double Sealed Zwischen-
Transport, Lagerung und Verpackung
SA 16.2-UW/ SAR 07.2-UW
1)
Motortyp
VD...
AD...
VD...
AD...
VD...
AD...
VD...
AD...
VD...
AD...
VD...
AD...
SAR 16.2-UW
2)
Gewicht
ca. [kg]
25
26
25
27
31
33
54
58
56
62
72
93
11
