BEDIENUNGSANLEITUNG
OPUS
X PROFILE GOBOS
®
HIGH-POWER PROFILE MOVING HEAD - GOBO

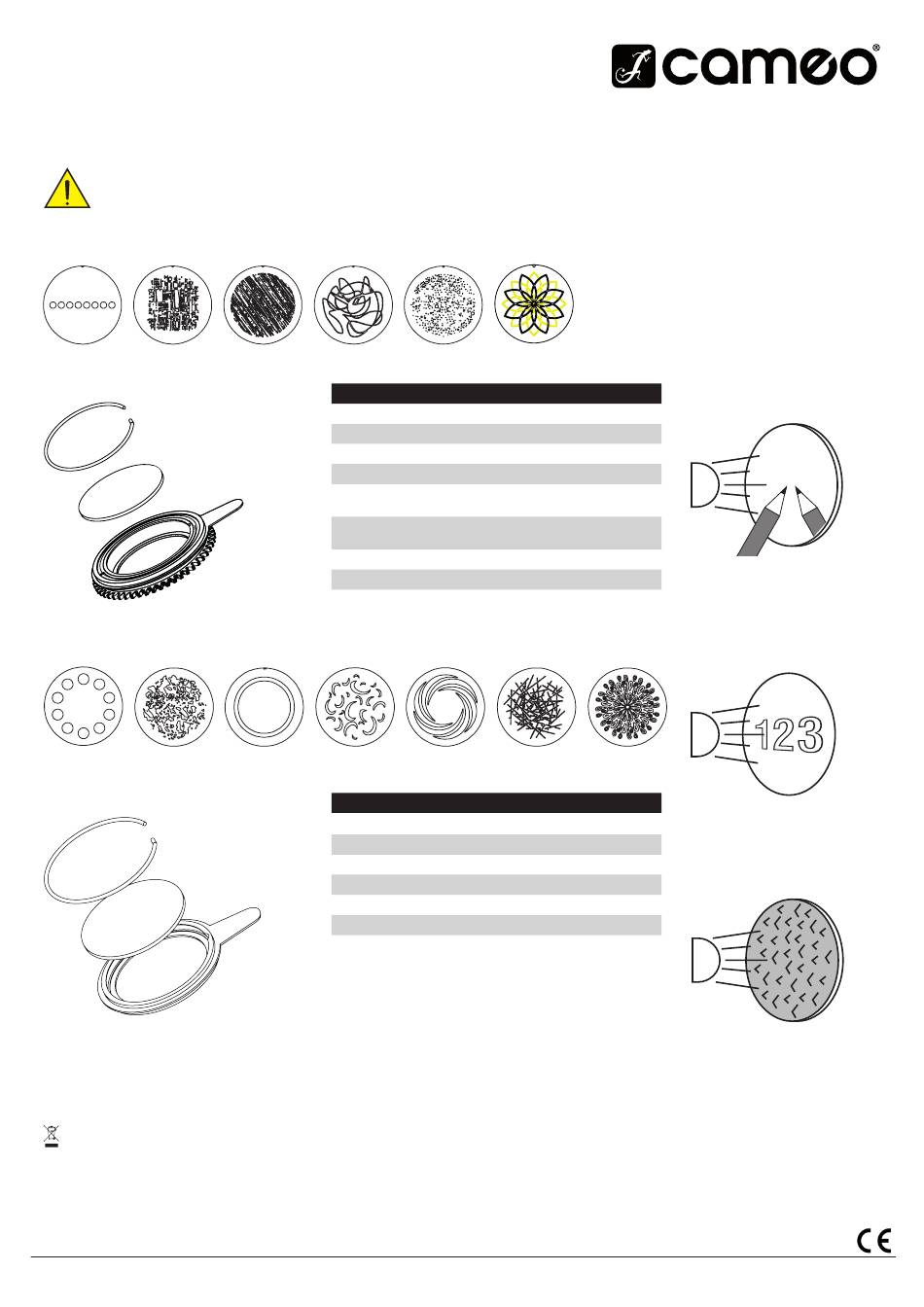

Die Gobos in den Goborädern des Scheinwerfers sind austauschbar. Nachfolgend finden Sie die Abbildungen der Gobos in beiden Goborädern.
WICHTIGE HINWEISE!
Der Austausch der Gobos erfordert detailliertes Fachwissen und darf nur von speziell ausgebildetem Personal durchgeführt werden. Wenn Sie diese Qualifikation nicht haben, versuchen Sie nicht,
den Austausch selbst vorzunehmen, sondern nutzen Sie die Hilfe von professionellen Unternehmen.
Gehen Sie beim Austausch von Gobos sehr behutsam vor, um das Gerät und die dazugehörenden Komponenten nicht zu beschädigen. Der Hersteller haftet nicht für etwaige Schäden, die durch
unsachgemäße Handhabung entstehen.
Trennen Sie den Scheinwerfer allpolig vom Stromnetz, bevor Sie Gobos austauschen (Netzstecker ziehen)!
GOBORAD 1, ROTIERENDE GOBOS
Gobo 1
Gobo 2
GOBOHALTER FÜR ROTIERENDE GOBOS
Haltefeder
Gobo
Gobohalter
GOBORAD 2, FIXE GOBOS
Gobo 1
Gobo 2
GOBOHALTER FÜR FIXE GOBOS
Haltefeder
Gobo
HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf
Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach
E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0
KORREKTE ENTSORGUNG DIESES PRODUKTS
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)
Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Um-
welt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreis-
läufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden
regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen
mit anderen gewerblichen Abfällen entsorgt werden.
Gobo 3
Gobo 4
TECHNISCHE DATEN GOBOS GOBORAD 1
Produktart:
Ø außen:
Ø Motiv:
Material:
Materialstärke
(Gobo 1-5):
Materialstärke
(Gobo 6):
Hitzeresistenz:
Reflektionsfaktor:
Gobo 3
Gobo 4
TECHNISCHE DATEN GOBOS GOBORAD 2
Produktart:
Ø außen:
Ø Motiv:
Material:
Materialstärke:
Hitzeresistenz:
Reflektionsfaktor:
Gobohalter
Cameo
®
is a registered brand of the Adam Hall Group
Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany
Phone: +49 6081 9419-0 | adamhall.com
Gobo 5
Gobo 6
Rotierende Gobos für CLOXP
30mm
25mm
Borosilikatglas
1,1mm
2,2mm
400 - 450°C
>95% (450 - 650nm)
Gobo 5
Gobo 6
Fixe Gobos für CLOXP
30mm
25mm (Ringgobo 23mm)
Borosilikatglas
1,1mm
400 - 450°C
>95% (450 - 650nm)
GOBO KORREKT AUSRICHTEN
Achten Sie beim Gobotausch darauf, dass die
Gobos korrekt ausgerichtet in den entspre-
chenden Gobohalter eingesetzt werden, da
sonst Hitzeschäden an den Gobos und den
Gobohaltern entstehen können. Entnehmen
Sie die korrekte Ausrichtung von Gobos den
Zeichnungen und Beschreibungen unterhalb.
Wenn jedoch Zweifel an der Ausrichtung eines
bestimmten Gobotyps bestehen, wenden Sie
sich bitte an den entsprechenden Goboher-
steller.
BESCHICHTETES GLASGOBO
Setzen Sie ein beschichtetes Glasgobo so
in den entsprechenden Gobohalter ein, dass
die stärker reflektierende Seite des Gobos in
Richtung Lichtquelle zeigt. Die weniger stark
reflektierende Seite des Gobos absorbiert auf
diese Weise weniger Hitze.
TEXT- BZW. ZEICHENGOBOS AUS METALL
Gobo 7
Gobos mit einer definierten Ausrichtung (z.B.
Textgobos) werden in der Projektion korrekt
dargestellt, wenn sie von der der Lichtquelle
zugewandten Seite betrachtet korrekt ange-
zeigt werden.
GLASGOBO MIT OBERFLÄCHENSTRUKTUR
Glasgobos mit Oberflächenstruktur werden im
Allgemeinen mit der strukturierten Seite zur
Lichtquelle hin ausgerichtet. Hierbei wird das
Gobo meist mit Hilfe eines hitzebeständigen
Spezialklebers in den Gobohalter geklebt,
da eine sichere Installation mit Hilfe einer
Haltefeder durch die unebene Oberfläche
verhindert wird.
