- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO (Only ClMPAR2) LED Multi PAR lED lighting SEt CLMPAR1 / CLMPAR2...
- Seite 18 nOtES:...
- Seite 19 nOtES:...
- Seite 20 Wir freuen uns, dass Sie sich für ein Produkt von Cameo Light entschieden haben! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihren neuen Scheinwerfer von Cameo Light schnell optimal einsetzen können.

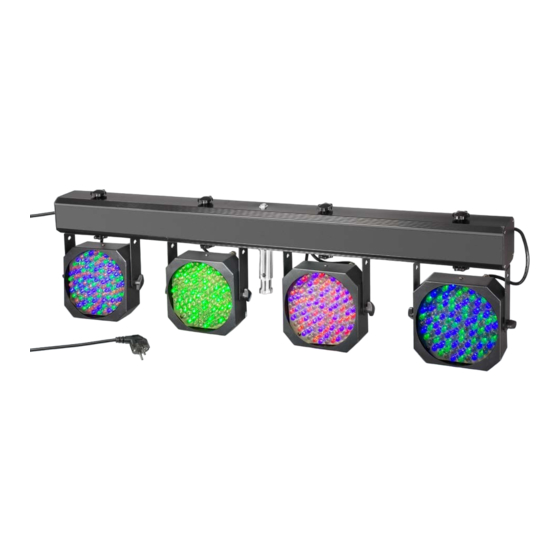

- Seite 21 LED Multi PAR lED-liChtAnlAgE CLMPAR1 / CLMPAR2...
-
Seite 22: Sicherheitshinweise
Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat. • Schalten Sie das Gerät bei Funktionsstörungen sofort aus, verpacken es sorgfältig (vorzugsweise in der Origi- nalverpackung) und übergeben es Ihrem Cameo-Fachhändler zur Überprüfung und/oder Reparatur. • Ersetzen Sie Sicherungen ausschließlich durch Sicherungen gleichen Typs und gleichen Nennwerts. -
Seite 23: Bestimmungsgemässer Betrieb
SiChERhEit: BEStiMMungSgEMÄSSER BEtRiEB Verwenden Sie dieses Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Nicht bestim- mungsgemäßer Betrieb kann das Gerät beschädigen und führt zum Garantieverlust. Darüber hinaus kann es bei nicht bestimmungsgemäßem Betrieb zu Gefahren durch Kurzschluss, Verbrennun- gen, elektrischen Schlag, Lampendefekt etc. kommen. Gefährden Sie nicht Ihre Sicherheit und die Sicherheit anderer! Falsche Installation oder Verwendung kann ernsthafte Schäden für Menschen und Geräte nach sich ziehen. - Seite 24 • Master/Slave-Betrieb • Standalone-Modus • Bedienfeld mit 4 Tasten • 14 Programme • Robustes Metallgehäuse • Beleuchtetes LC-Display • Stativhalterung: 28-mm-TV-Zapfen Das CAMEO LIGHT lED Multi PAR-System ist eine innovative Lichtanlage, die sich innerhalb von nur 2 Minuten installieren lässt.
- Seite 25 RÜCKSEITE: nEtZBuChSE FuSSPEDAl-EingAng DMX-EingAng DMX-AuSgAng BEDiEnFElD Mit tAStEn unD DiSPlAY...
-
Seite 26: Integrierte Programme
BEDIENUNgSAnlEitung: intEgRiERtE PROgRAMME Sie können zwischen 14 integrierten Programmen (01-14) wählen. In den Programmen STATIC, FLOW 8 und FLOW 9 (01, 13, 14) stehen sowohl der Blackout-Modus (COL:BLA) als auch die sieben Farben (Rot, Gelb, Grün, Cyan, Blau, Violett, Weiß) zur Verfügung. Das Blinkintervall bietet einen Wertebereich von 0-99 (Flash00-99). -
Seite 27: Slave-Modus
BEDIENUNgSAnlEitung: 7-Farben-Chase-Modus (Lauflicht, 2 Relay-Sequenzen) FLOW 4 Geschwindigkeit und Blinkintervall regelbar 7-Farben-Chase-Modus (Lauflicht, 2 Seiten zur Mitte) FLOW 5 Geschwindigkeit und Blinkintervall regelbar 7-Farben-Modus (von der Mitte nach beiden Seiten) FLOW 6 Geschwindigkeit und Blinkintervall regelbar 7-Farben-Chase-Modus (Lauflicht) FLOW 7 Geschwindigkeit und Blinkintervall regelbar 2-Farben-Chase-Modus (1 Sequenz) FLOW 8... - Seite 28 BEDIENUNgSAnlEitung: DMX-MODuS 6-Kanal: Das Gerät arbeitet als eine Einheit. 9-Kanal: Das Gerät ist in zwei Bereiche aufgeteilt, die separat angesteuert werden können (2 x 2 Scheinwerfer, CH4 - CH9). 15-Kanal: Das Gerät ist in vier Bereiche aufgeteilt, die separat angesteuert werden können (4 Scheinwerfer, CH4 - CH15).
- Seite 29 BEDIENUNgSAnlEitung: geschwindigkeit Blinkintervall 154-164 Flow 2 (0-255) (0-255) geschwindigkeit Blinkintervall 165-175 Flow 3 (0-255) (0-255) geschwindigkeit Blinkintervall 176-186 Flow 4 (0-255) (0-255) geschwindigkeit Blinkintervall 187-197 Flow 5 (0-255) (0-255) geschwindigkeit Blinkintervall 198-208 Flow 6 (0-255) (0-255) geschwindigkeit Blinkintervall 209-219 Flow 7 (0-255) (0-255) geschwindigkeit...
-
Seite 30: Dmx-Verbindung
DMX-VERBinDung: DMX-512 DMX (Digital Multiplex) is a universal protocol used as a form of communication between intelligent fixtures and controllers. A DMX controller sends DMX data instructions from the controller to the fixture. DMX data are sent as serial data that travel from fixture to fixture via the “DATA IN“ and “DATA OUT” XLR terminals located on all DMX fixtures (most controllers only have a “DATA OUT”... - Seite 31 DMX-KABEl: hinWEiS: • Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen 2 und 3. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Kurzschlüssen und Systemfehlern führen.
- Seite 32 tEChniSChE DAtEn: ClMPAR1 — gEWiCht & ABMESSungEn Länge 1030 mm Breite 100 mm Höhe 290 mm Gewicht 5,0 kg Abstrahlwinkel 25 ° ElEKtRiSChE DAtEn Leistungsaufnahme max. 50 W Stromversorgung 110 V – 250 V AC / 60 Hz SiChERung Hauptsicherung 0,5 A (flink) StEuERung &...
-
Seite 33: Herstellererklärungen
HERSTELLERERKLÄRUNGEN: gARAntiEBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, LD Premium, Defender, Palmer, Cameo und Eminence. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Viel- mehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. -
Seite 34: Haftungsbeschränkung
HERSTELLERERKLÄRUNGEN: hAFtungSBESCHRÄNKUNG Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz. Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. -
Seite 35: Batterien Und Akkus
HERSTELLERERKLÄRUNGEN: WEEE-DEKLARATION Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiedever- wertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen. - Seite 36 nOtiZEn:...
- Seite 37 nOtiZEn:...
- Seite 54 nOtES :...
- Seite 55 nOtES :...
- Seite 72 nOtAS:...
- Seite 73 nOtAS:...
- Seite 90 nOtAtKi:...
- Seite 91 nOtAtKi:...
- Seite 108 nOtE:...
- Seite 109 nOtE:...
- Seite 112 WWW.CAMEOLIGHT.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
