Cameo OPUS W5 Bedienungsanleitung
Verwandte Anleitungen für Cameo OPUS W5
Inhaltszusammenfassung für Cameo OPUS W5

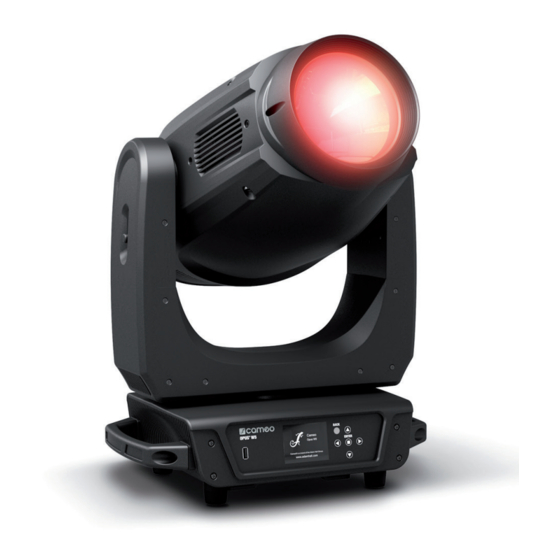

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO OPUS W5 WASH MOVING HEAD CLOW5...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / TABLE DES MATIÈRES / CONTENIDO / SPIS TREŚCI / CONTENUTO ENGLISH INFORMATION ON THIS USER MANUAL INTENDED USE DEFINITIONS AND SYMBOL EXPLANATIONS SAFETY INSTRUCTIONS NOTES FOR MOBILE INDOOR DEVICES INTRODUCTION CONNECTIONS, OPERATING AND DISPLAY ELEMENTS OPERATION SETUP AND INSTALLATION CARE, MAINTENANCE AND REPAIR DMX TECHNOLOGY... - Seite 3 CONTENTS / INHALTSVERZEICHNIS / TABLE DES MATIÈRES / CONTENIDO / SPIS TREŚCI / CONTENUTO FRANÇAIS INFORMATIONS CONCERNANT CE MANUEL D’UTILISATION UTILISATION CONFORME EXPLICATIONS DES TERMES ET DES SYMBOLES CONSIGNES DE SÉCURITÉ REMARQUES CONCERNANT LES APPAREILS INTÉRIEURS MOBILES PRÉSENTATION RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET D’AFFICHAGE COMMANDE INSTALLATION ET MONTAGE ENTRETIEN, MAINTENANCE ET RÉPARATION...
- Seite 4 CONTENTS / INHALTSVERZEICHNIS / TABLE DES MATIÈRES / CONTENIDO / SPIS TREŚCI / CONTENUTO POLSKI INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM OBJAŚNIENIA TERMINÓW I SYMBOLI ZASADY BEZPIECZEŃSTWA UWAGI DOTYCZĄCE PRZENOŚNEGO SPRZĘTU WEWNĘTRZNEGO WPROWADZENIE PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI OBSŁUGA USTAWIANIE I MONTAŻ...
-
Seite 33: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfäl- tig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website CAMEOLIGHT.COM. -
Seite 34: Sicherheitshinweise
Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können. Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen. Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch intensive Lichtquellen. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austausch- baren Teile befinden. - Seite 35 ACHTUNG: 1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankun- gen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat. 2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen.
- Seite 36 VORSICHT: 1. Bei beweglichen Bauteilen wie Montagebügeln, oder sonstigen beweglichen Bau- teilen besteht die Möglichkeit sich zu klemmen. 2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plötzliche Gerätebewegungen können zu Schreck reaktionen führen. 3. Die Gehäuseoberfläche des Geräts kann sich im regulären Betrieb stark erwär- men.
-
Seite 37: Signalübertragung Per Funk (Z.b. W-Dmx Oder Audio-Funksysteme)
VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE! 1. Blicken Sie niemals, auch nicht kurzzeitig, direkt in die Lichtquelle. 2. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in die Lichtquelle. 3. Stroboskopeffekte können bei empfindlichen Menschen epileptische Anfälle auslösen! 4. In dieser Leuchte ist ein fest installiertes Leuchtmittel verbaut, welches nicht durch den Benutzer zu tauschen ist. -
Seite 38: Signalübertragung Per W-Dmx
SIGNALÜBERTRAGUNG PER W-DMX WARNUNG: Generell darf Kabellose DMX-Übertragung nicht für Anwendungen mit sicherheitsrelevanten Faktoren genutzt werden, die im Falle eines Versagens Personen- oder Sachschäden zur Folge haben können. Dies gilt im Speziellen für bewegte Szenen- oder Traversenstrukturen, für DMX-gesteu- erte Motoren/Hebezeuge oder Hebevorrichtungen zum Betreiben von DMX-betriebenen Bühnenliften, Hydrauliksystemen oder vergleichbaren beweglichen Komponenten. -
Seite 39: Einführung
EINFÜHRUNG MOVING HEAD OPUS SERIE CLOW5 STEUERUNGSFUNKTIONEN 29-Kanal und 46-Kanal DMX-Steuerung Art-Net sACN W-DMX™ RDM enabled Master / Slave Betrieb Standalone Funktionen EIGENSCHAFTEN • 380 W LED • CMY + CTO Farbmischung • Farbrad 1 mit 7 brillanten Farben + offen und Split-Farben •... -
Seite 40: Anschlüsse, Bedien- Und Anzeigeelemente
Netzkabel mit TRUE1 TOP kompatiblem Gerätestecker befindet sich im Lieferumfang. POWER OUT TRUE1 TOP kompatible Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Schein- werfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet. -
Seite 41: Druckempfindliches Lc-Display Mit Beleuchtung
DRUCKEMPFINDLICHES LC-DISPLAY MIT BELEUCHTUNG Dank des druckempfindlichen LC-Displays kann die Bedienung des Geräts direkt am Display erfolgen (handschuhtauglich). Das Display zeigt die aktuell aktivierte Betriebsart an (Hauptanzei- ge), die Menüpunkte im Auswahl-Menü und den Zahlenwert bzw. Betriebszustand in bestimmten Menüpunkten. Liegt kein Steuersignal am Gerät an, fängt das Display an zu blinken, das Blinken stoppt, sobald ein Steuersignal anliegt (DMX- und Slave-Betrieb, ArtNet und sACN). -
Seite 42: Bedienung
Bedienfeld während des Startvorgangs und des Motoren-Resets nacheinander „Software Update Please Wait...“ und das Cameo Logo mit Informationen zum Gerätemo- dell im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebs- bereit und die Betriebsart, die zuvor angewählt war, wird aktiviert. - Seite 43 HAUPTANZEIGE In der oberen Zeile des Displays wird angezeigt, ob und welches Steuersignal am Gerät anliegt, in der Zeile darunter die aktuell aktivierte Betriebsart (DMX Standard / Extended, Static, Auto, Slave) und gut sichtbar in der Mitte die DMX-Startadresse oder die entsprechende Betriebsart (im Bei- spiel DMX-Startadresse 001).
- Seite 44 DMX-MODUS EINSTELLEN (DMX Mode) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von wählen Sie nun den Menüpunkt „DMX Mode“ aus und bestätigen durch Drücken auf ENTER.
- Seite 45 Address Universum 1 – 256, Universe 000 bis 255. Wert ändern mit IP-Adresse und Subnetzmaske 000 – 255 und , bestätigen mit ENTER. einstellen IP Address Block auswählen mit und , Wert ändern mit und , bestätigen mit ENTER. IP Subnet Block auswählen mit und , Mask...
- Seite 46 STAND-ALONE-BETRIEBSARTEN (Stand Alone) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder das Kontrollmenü Control aus und drücken auf ENTER. Mit Hilfe von wählen Sie nun den Menüpunkt „Stand Alone“ aus und bestätigen durch Drücken auf ENTER.
- Seite 47 000 - 005 Strobe open 006 - 010 Strobe closed 011 - 022 Ramp up/down, slow -> fast 023 - 033 Ramp up/down random, slow->fast 034 - 045 Ramp up, slow -> fast 046 - 056 Ramp up random, slow -> fast Strobe 057 - 068 Ramp down, slow ->...
- Seite 48 000 - 000 Color open 001 - 023 Open -> CTO 2600K 024 - 024 CTO 2600K (1) 025 - 047 CTO 2600K -> CTO 3200K 048 - 048 CTO 3200K (2) 049 - 071 CTO 3200K -> CTB 7500K 072 - 072 CTB 7500K (3) 073 - 095 CTB 7500K ->...
- Seite 49 000 - 005 off 006 - 040 PAN "small > big" 041 - 075 TILT "small > big" 076 - 110 PAN / TILT "small > big" Pan/Tilt Macro 111 - 145 PAN / TILT (invers) "small > big" 146 - 180 Circle "small > big" 181 - 215 Circle (invers) "small >...
- Seite 50 SYSTEMEINSTELLUNGEN (Settings) Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder das Menü für die Systemeinstellungen Settings aus und drücken auf ENTER. Display DMX Fail Dimmer Curve LED Frequency Motor Movement Daraufhin gelangen Sie in das Untermenü...
- Seite 51 Motor Einstellungen Pan Reverse OFF keine Umkehrung der Pan Bewegungsrich- der Motoren tung im Gerät Umkehrung der Pan Bewegungsrichtung Tilt Reverse keine Umkehrung der Tilt Bewegungsrich- tung Umkehrung der Tilt Bewegungsrichtung Pan Angle Pan Winkel 630° Pan Winkel 540° Feedback automatische Positionskorrektur deaktiviert automatische Positionskorrektur aktiviert Stan-...
-
Seite 52: Servicemenü
Dimmerkurven linear exponentiell logarithmisch S-Kurve DMX-Wert DMX-Wert DMX-Wert DMX-Wert SERVICEMENÜ Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf ENTER in das Hauptmenü. Wählen Sie mit Hilfe der Bedienfelder das Service-Menü Service aus und drücken auf ENTER. Service Calibrate Test Manual Reset Motor USB Update Factory Reset... - Seite 53 Current Time Anzeige der momentanen Betriebszeit Time PW Eingabe des Passworts zum Zurücksetzen der momentanen Betriebszeit (Time PW = 050) Clean Zurücksetzen der momentanen Betriebszeit Current Firm- Anzeige der Firm- Vx.x.x ware ware der Kompo- nenten Model Modellbezeichnung Opus W5 Info...
-
Seite 54: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Dank der integrierten Gummifüße kann der Scheinwerfer an einer geeigneten Stelle auf eine feste und ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe zweier Omega- Bügel, die an der Gerätebasis befestigt werden (A). Zwei Omega-Bügel sind im Lieferumfang ent- halten, geeignete Traversenklemmen sind optional erhältlich. - Seite 55 PFLEGE (vom Anwender durchführbar) WARNUNG! Vor jeglichen Pflegemaßnahmen müssen die Spannungsversorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden. HINWEIS! Unsachgemäße Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung. 1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt wer- den.
-
Seite 56: Dmx Technik
DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. - Seite 57 DMX-KABEL: Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt.
-
Seite 58: Technische Daten
TECHNISCHE DATEN ARTIKELNUMMER: CLOW5 Produktart: LED Moving Light Typ: Profile Washer Anzahl Leuchtmittel: Typ Leuchtmittel: 380 W LED Farbtemperatur Kaltweiß 6700 K Leuchtmittel: LED PWM Frequenz: 650 Hz, 1530 Hz, 3600 Hz, 12 kHz, 18,9 kHz, 25 kHz (einstellbar) Farbmischfunktion: CMY + CTO Farbrad 1 Anzahl 7 + offen und Split-Farben... -
Seite 59: Mindestabstand Zur Beleuchteten Fläche
Betriebsspannung: 100 – 240V AC / 50 – 60 Hz Maximale Leistungs- 650 W aufnahme: Lichtstrom: 15400 lm Stromversorgungs- TRUE1 TOP kompatibler Ein- und Ausgang (Ausgang max. 10 A) anschluss: Elektrische Schutz- klasse: Sicherung: T6.3AL / 250V (5 x 20 mm) Umgebungstemperatur -10°C –... -
Seite 60: Entsorgung
ENTSORGUNG VERPACKUNG: 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land. GERÄT: 1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. - Seite 185 EN: (1*) After the adjustments have been made, set the value to 000 to avoid disturbance by endless function call. DE: (1*) Nachdem die Einstellungen vorgenommen wurden, stellen Sie den Wert auf 000 ein, um Störungen durch endlosen Funktionsaufruf zu vermeiden. FR: (1*) Une fois les ajustements effectués, réglez la valeur sur 000 pour éviter les perturbati- ons par appel de fonction sans fin.
- Seite 188 CAMEOLIGHT.COM Adam Hall GmbH Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com Adam Hall Ltd. | The Seedbed Business Centre | SS3 9QY Essex | United Kingdom REV: 01...
