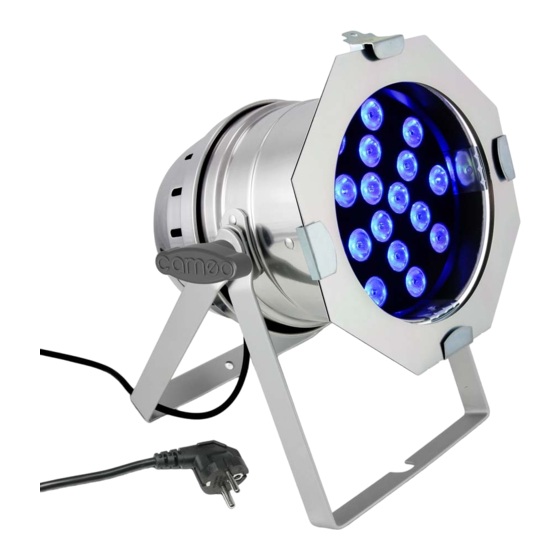

Cameo PAR 64 LED CAN Bedienungsanleitung
12 x 10w 6-in-1 led rgbwa+uv par can
Verwandte Anleitungen für Cameo PAR 64 LED CAN
Inhaltszusammenfassung für Cameo PAR 64 LED CAN

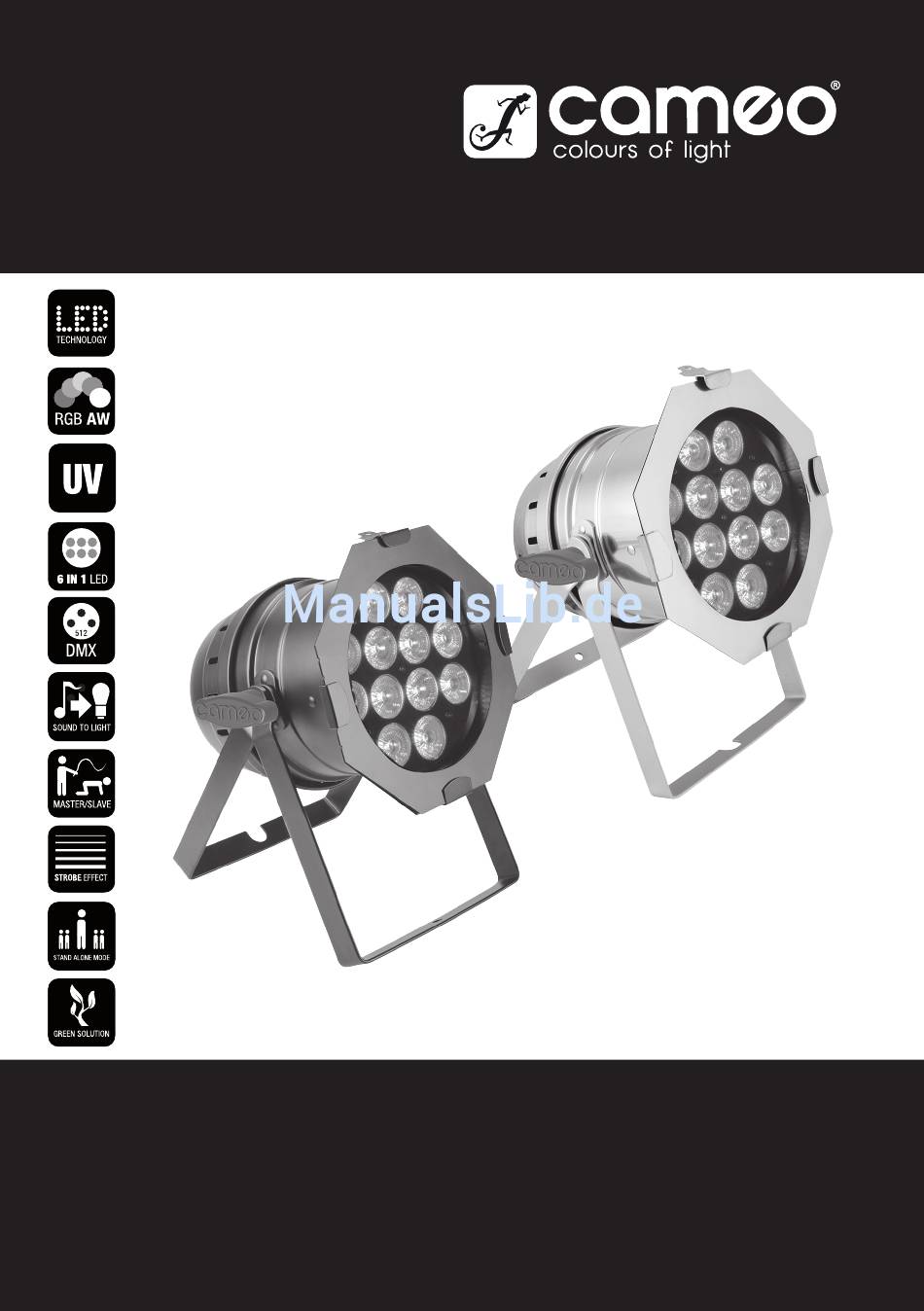

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘USO PAR 64 LED CAN 12 X 10W 6-IN-1 LED RGBWA+UV PAR CAN CLP64RGBWAU10WBS/PS...
- Seite 22 Wir freuen uns, dass Sie sich für ein Produkt von Cameo Light entschieden haben! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihren neuen Scheinwerfer von Cameo Light schnell optimal einsetzen können.
- Seite 23 PAR 64 LED CAN 12 X 10W 6-IN-1 LED RGBWA+UV PAR SCHEINWERFER CLP64RGBWAU10WBS/PS...
-
Seite 24: Sicherheitshinweise
SICHERHEITSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5. - Seite 25 SICHERHEITSHINWEISE: 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netz- buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist.
- Seite 26 LEDs auszeichnet. Die Helligkeit der sechs LED-Gruppen (Rot, Grün, Blau, Weiß, Amber, UV) kann unabhängig voneinander gesteuert werden und ermöglicht auf diese Weise eine unbegrenzte Zahl unterschiedlicher Farben. Der Cameo LED-Scheinwerfer lässt sich sowohl als Standalone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung und via DMX-512-Protokoll betreiben.
-
Seite 27: Bedien- Und Anzeigeelemente
BEDIEN- UND ANZEIGEELEMENTE: DMX IN 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult). DMX OUT 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals. SICHERUNGSHALTER Sicherung T2AL / 250V (5 x 20 mm). WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. -
Seite 28: Bedienung
Startvorgangs nacheinander verschiedene Informationen im Display angezeigt: „Update Wait...“ (nur für Servicezwecke), die Soft- wareversion „SOFTWARE V1.xx“ und „WELCOME TO cameo“ . Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und wechselt in die Betriebsart, die zuvor angewählt war. - Seite 29 BEDIENUNG: FARBMAKROS In dieser Betriebsart können eine der 6 Grundfarben des Scheinwerfers oder eine der 9 verschiedenen Mischfarben als Preset ausgewählt werden. Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „MACRO“ erscheint. Betätigen Sie nun die Taste ENTER und wählen dann eines der 15 Farb-Presets mit Hilfe der Tasten UP und DOWN aus.
-
Seite 30: Auto Betriebsart
BEDIENUNG: FARBÜBERBLENDEN In der Betriebsart Farbüberblenden (Fading Mode) werden verschiedene Farben nacheinander ineinander übergeblendet. Die Laufgeschwindigkeit ist separat einstell- und ein Stroboskop-Effekt zusätzlich aktivierbar. Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „FA- DING“ erscheint. Betätigen Sie nun die Taste ENTER, der Cursor erscheint in der unteren Zeile des Displays und wählen dann mit Hilfe der Tasten UP und DOWN die Geschwindigkeit (SPEED), mit der die Farben einander abwechseln von 00 bis 99. -
Seite 31: Auswahl Dmx-Modus
BEDIENUNG: MUSIKSTEUERUNG Drücken Sie die MODE-Taste so oft, bis in der oberen Zeile des Displays „SOUND“ erscheint. Nun wird der Scheinwerfer über das eingebaute Mikrofon gesteuert und folgt dem Takt der Musik (Bassimpulse). Zum Einstellen der Mikrofonempfindlichkeit drücken Sie die ENTER-Taste, der Cursor erscheint in der unteren Zeile des Displays (SENS:xx) und stellen mit Hilfe der Tasten UP und DOWN den gewünschten Wert von 00 bis 31 ein (SENS:00 = minimale Empfindlichkeit, SENS:31 = maximale Empfindlichkeit). -
Seite 32: Dmx-Steuerung
DMX-STEUERUNG: 2-KANAL-MODUS KANAL WERT FUNKTION 000 - 255 Master-Dimmer (0 - 100%) 000 - 255 Farbmakros 000 - 016 017 - 033 Grün 034 - 050 Blau 051 - 067 Weiß 068 - 084 Amber 085 - 101 102 - 118 Gelb 119 - 135 Cyan... - Seite 33 DMX-STEUERUNG: 3-KANAL-MODUS 1 KANAL WERT FUNKTION 000 - 255 Master-Dimmer (0 - 100%) 000 - 255 Stroboskop (Geschwindigkeit 0 - 100%) 000 - 080 Farbmakros 000 - 004 Blackout 005 - 010 011 - 015 Grün 016 - 020 Blau 021 - 025 Weiß...
- Seite 34 DMX-STEUERUNG: 3-KANAL-MODUS 2 KANAL WERT FUNKTION 000 - 255 Rot (0 - 100%) 000 - 255 Grün (0 - 100%) 000 - 255 Blau (0 - 100%) 6-KANAL-MODUS KANAL WERT FUNKTION 000 - 255 Rot (0 - 100%) 000 - 255 Grün (0 - 100%) 000 - 255 Blau (0 - 100%)
- Seite 35 DMX-STEUERUNG: 9-KANAL-MODUS KANAL WERT FUNKTION 000 - 255 Master-Dimmer (0 - 100%) 000 - 255 Stroboskop (Geschwindigkeit 0 - 100%) 000 - 255 Rot (0 - 100%) 000 - 255 Grün (0 - 100%) 000 - 255 Blau (0 - 100%) 000 - 255 Weiß...
-
Seite 36: Dmx-Verbindung
DMX-VERBINDUNG: DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX- Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen „DMX IN“- und „DMX OUT“- Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird. - Seite 37 DMX-KABEL: HINWEIS: • Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Kurzschlüssen und Systemfehlern führen.
-
Seite 38: Technische Daten
TECHNISCHE DATEN: Modellbezeichnung: CLP64RGBWAU10WBS/PS Produktart: LED Par Can Typ: PAR 64 Can Farbspektrum: RGBWA+UV LED Anzahl: LED Typ: 10 W 6-in-1 Wiederholrate: 3000 Hz Abstrahlwinkel: 25° DMX-Eingang: 3-Pol XLR männlich DMX-Ausgang: 3-Pol XLR weiblich DMX-Modus: 2-Kanal, 3-Kanal 1, 3-Kanal 2, 6-Kanal, 9-Kanal DMX Funktionen: Farbwechsel, Farbüberblenden, Musiksteuerung, Stroboskop, RGBWAU... -
Seite 39: Herstellererklärungen
HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke CAMEO. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner er- worbene Produkt, bei normalem Gebrauch während des Zeitraums von 2 Jahren ab Kaufdatum frei von Material-... -
Seite 40: Haftungsbeschränkung
HERSTELLERERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 41: Korrekte Entsorgung Dieses Produktes
HERSTELLERERKLÄRUNGEN: KORREKTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 124 WWW.CAMEOLIGHT.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
