Cameo OCTAFLY XS Bedienungsanleitung
Led chaser moving effect light rgbw
Verwandte Anleitungen für Cameo OCTAFLY XS
Inhaltszusammenfassung für Cameo OCTAFLY XS

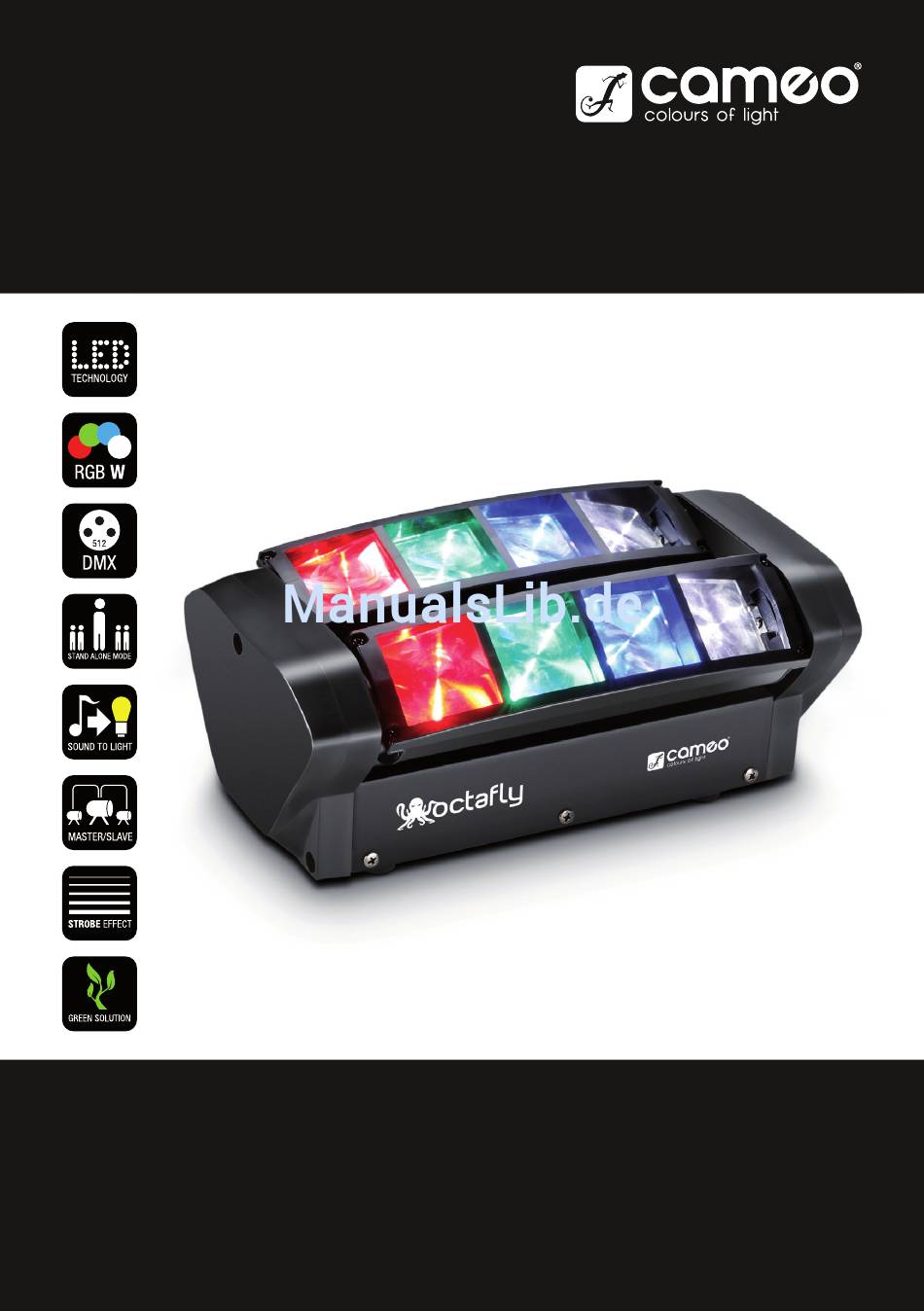

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO OCTAFLY XS LED CHASER MOVING EFFECT LIGHT RGBW CLOFXS...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 24-25 INTRODUCTION INTRODUCCIÓN CONNECTIONS, OPERATING AND DISPLAY ELEMENTS CONEXIONES Y ELEMENTOS DE MANDO Y VISUALIZACIÓN OPERATION FUNCIONAMIENTO 26-27 INSTALLATION INSTALACIÓN Y MONTAJE DMX TECHNOLOGY TECNOLOGÍA DMX 28-29... -
Seite 10: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM. -
Seite 11: Einführung
Standalone Programme, Musiksteuerung über eingebautes Mikrofon, Safety Schrauböse und Montagebügel inklusive, Betriebsspannung 100V - 240V AC / 50 - 60Hz, Leistungsaufnahme 35W. BEDIENUNG Der Cameo OCTAFLY XS ist ein DMX-512-steuerbarer LED Moving Effekt-Strahler und läßt sich als Standalone-Gerät, im Master / Slave-Betrieb und per Musiksteuerung betreiben. -
Seite 12: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE POWER IN IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel befindet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten entsprechend des Aufdrucks auf dem Gerät! Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. - Seite 13 STANDALONE-BETRIEBSART EINSTELLEN Drücken Sie den MODE-Taster so oft, bis im Display „ModE“ angezeigt wird. Drücken Sie nun auf ENTER und wählen die gewünschte Standalone-Betriebsart mit Hilfe der Taster UP und DOWN aus (Soun, SLAV, AUto). Bestätigen Sie die Auswahl mit ENTER. ->...
-
Seite 14: Aufstellung Und Montage
AUFSTELLUNG UND MONTAGE Dank der integrierten Gummifüße kann der Scheinwerfer an einer geeigneten Stelle auf den Bühnenboden etc. gestellt werden. Die Montage an einer Traverse erfolgt mit Hilfe des mitgelieferten Omega-Bügels. Befestigen Sie den Omega-Bügel an der dafür vorgesehenen Stelle und achten auf festen Halt (Schrauben im Lieferumfang). Sichern Sie das Gerät mit einem geeigneten Sicherungsseil an der Safety Schrauböse (A). -
Seite 15: Technische Daten
DMX-KABEL: Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. -
Seite 16: Herstellererklärungen
Sicherung: F3AL 250 V Spannungseingang: IEC-Gerätestecker Gehäusematerial: Metall, ABS-Kunststoff Gehäusefarbe: schwarz Kühlung: Konvektionskühlung Raumtemperatur (bei Betrieb): 0 – 40°C Relative Luftfeuchtigkeit: < 80 % (nicht kondensierend) Breite: 280 mm Höhe: 145 mm Tiefe: 150 mm Gewicht: 2 kg HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/ documents/manufacturersdeclarations.pdf. - Seite 48 WWW.CAMEOLIGHT.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 01...
