1
2
3
Gewünschte Hydraulik-Funktion ausführen
1. Bedieneinheit durch Tastendruck auf "I/O"
einschalten
2. Die zugeordnete Taste drücken
- Die in der Taste integrierte Kontrolllampe (LED)
leuchtet.
- Durch Drücken einer anderen Taste wird die
aktuelle Hydraulik-Funktion deaktiviert und die neue
Hydraulik-Funktion aktiviert.
- Nochmaliges Drücken der Taste deaktiviert die
Hydraulik-Funktion wieder.
3. Steuerventil am Schlepper betätigen
- Die gewünschte Hydraulik-Funktion wird
ausgeführt.
4. Hydraulik-Funktion deaktivieren
- Taste drücken, die integrierte Kontrolllampe (LED)
leuchtet nicht mehr.
- Die Hydraulik-Funktion ist deaktiviert
Zur Sicherheit die vorgewählte Funktion
immer deaktivieren.
0500-D-SELECT-CONTROL_217

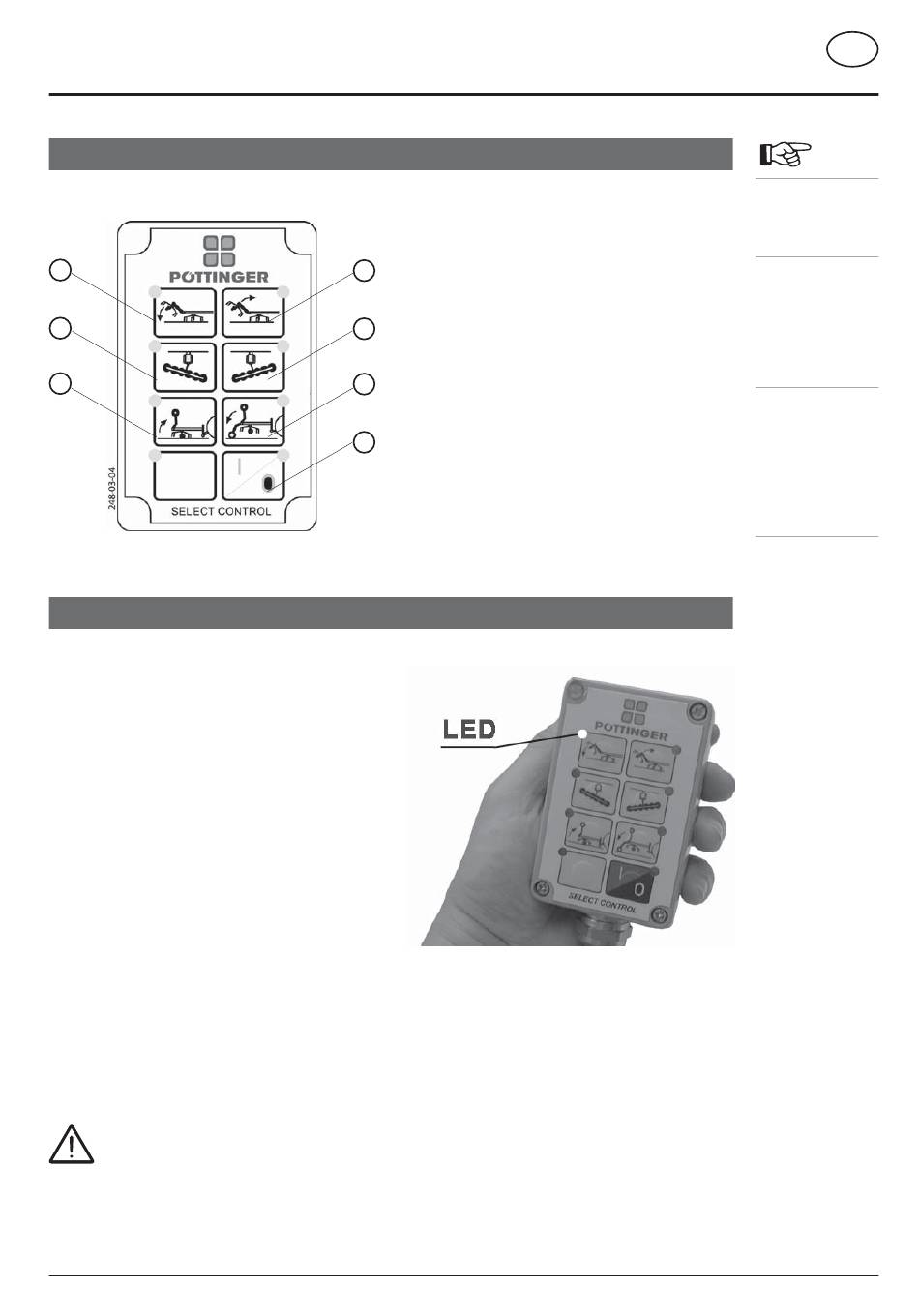

SELECT CONTROL - VORWAHLSCHALTUNG
Bedieneinheit " SELECT CONTROL"
Bedeutung der Tasten am Bedienteil
4
5
6
7
Kontrolllampen (LED)
Wenn eine der Kontrolllampen (LED) leuchtet, ist die
zugeordneten Funktion aktiviert.
Das Beispiel auf der Abbildung bedeutet
1
Kreisel senken
2
Grenzzetten rechts
3
Fahrwerk heben
4
Kreisel heben
5
Grenzzetten links
6
Fahrwerk senken
7
Ein- / Aus
- Die integrierte Kontrolllampe (LED) links oben
leuchtet
- Das Absenken der äußeren Kreiseleinheiten ist
aktiviert
- Funktion wird mit Hydraulik-Steuerventil am Traktor
ausgeführt.
- 20 -
D
Hinweis:
Die Bedienung
ist als
Vorwahlschaltung
ausgeführt.
Um eine Funktion
zu betätigen,
muss diese
über die Taste
am Bedienteil
angewählt
werden.
Die Ausführung
der Funktion
erfolgt über ein
einfach- oder ein
doppeltwirkendes
Hydraulik-
Steuerventil am
Schlepper.
