AVANT e5 Bedienungsanleitung Seite 101

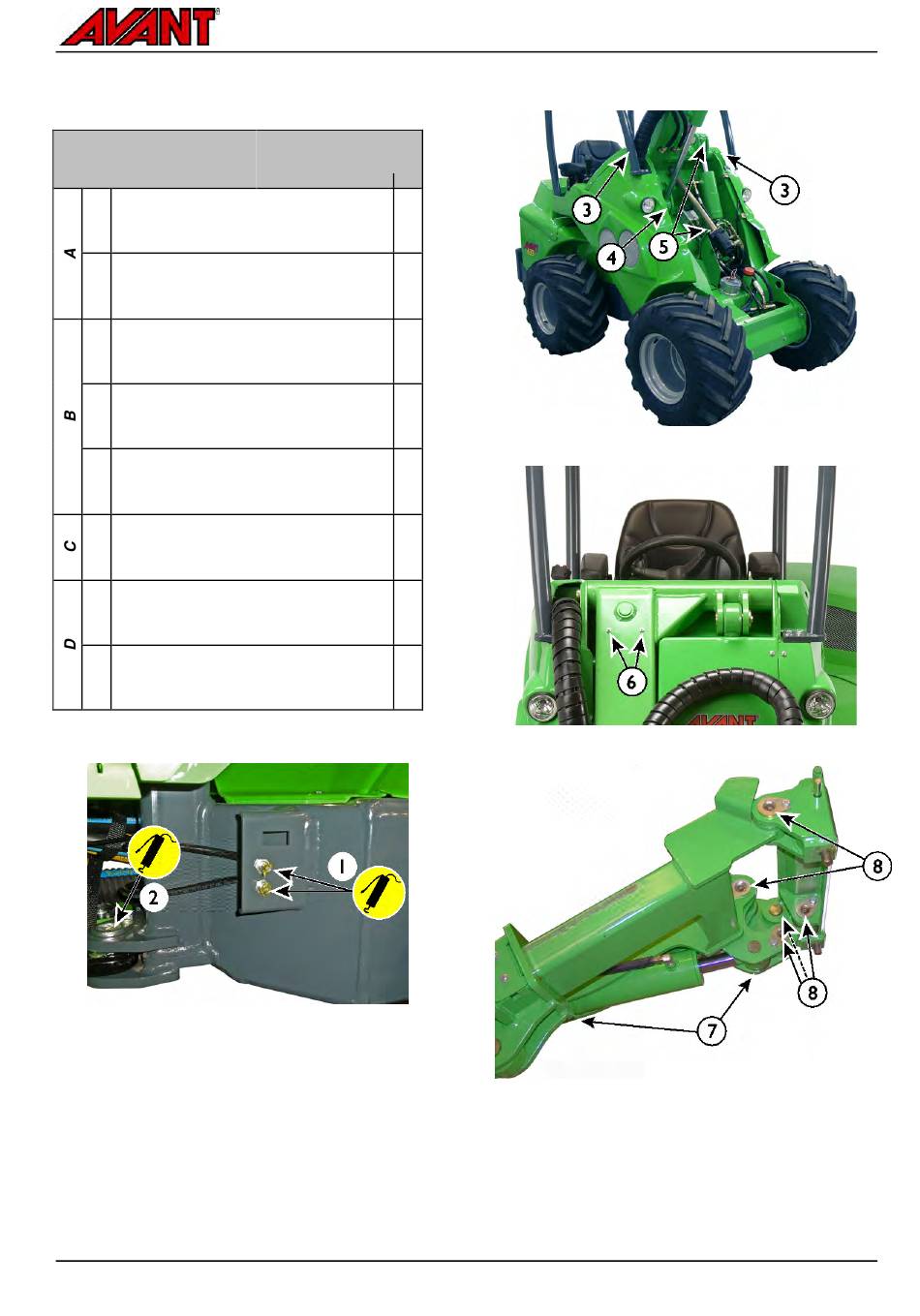

Die Schmierpunkte sind in der Tabelle unten
aufgeführt.
Referenz
1. Knickgelenk
Linke Seite des Laders
2. Lenkzylinder
An beiden Enden des Lenkzylinders, in
der Nähe des Knickgelenks
3. Drehzapfen des Hubarms
Beide Enden des Hubarm-Drehzapfens
4. Hubzylinder
5. Nivellierzylinder
Falls vorhanden. Unteres Ende unter der
vorderen Abdeckung zugänglich
6. Teleskop-Hubarm
Schmieren, wenn der Hubarm vollständig
eingefahren ist
7. Kippzylinder
8. Geräteanbauplatte
Drehzapfen und Kippmechanismus
A. Knickgelenk und Lenkzylinder
Anzahl der
Schmierpunkte
2
2
2
2
2
2
2
5
101
B. Vorderwagen
C. Teleskop-Hubarm
D. Geräteanbauplatte
Avant e5
