Froggit WH2600 PRO Schnellstartanleitung Seite 5

Löcher, durch die die Enden der beiden Bügel passen. Die Platte selbst wird in eine Nut an
der Unterseite des Geräts (gegenüberliegende Seite des Solarpanels) eingesetzt. Beachten
Sie, dass eine Seite der Platte eine gerade Kante hat (die in die Nut geht), die andere Seite
ist in einem 90-Grad-Winkel gebogen und hat ein gebogenes Profil (das am Ende die
Montagestange "umarmt"). Sobald die Metallplatte eingesetzt ist, entfernen Sie die Muttern
von den Bügelschrauben und führen Sie die beiden U-Bolzen durch die entsprechenden
Löcher der Metallplatte ein, wie in Abbildung 2 dargestellt.

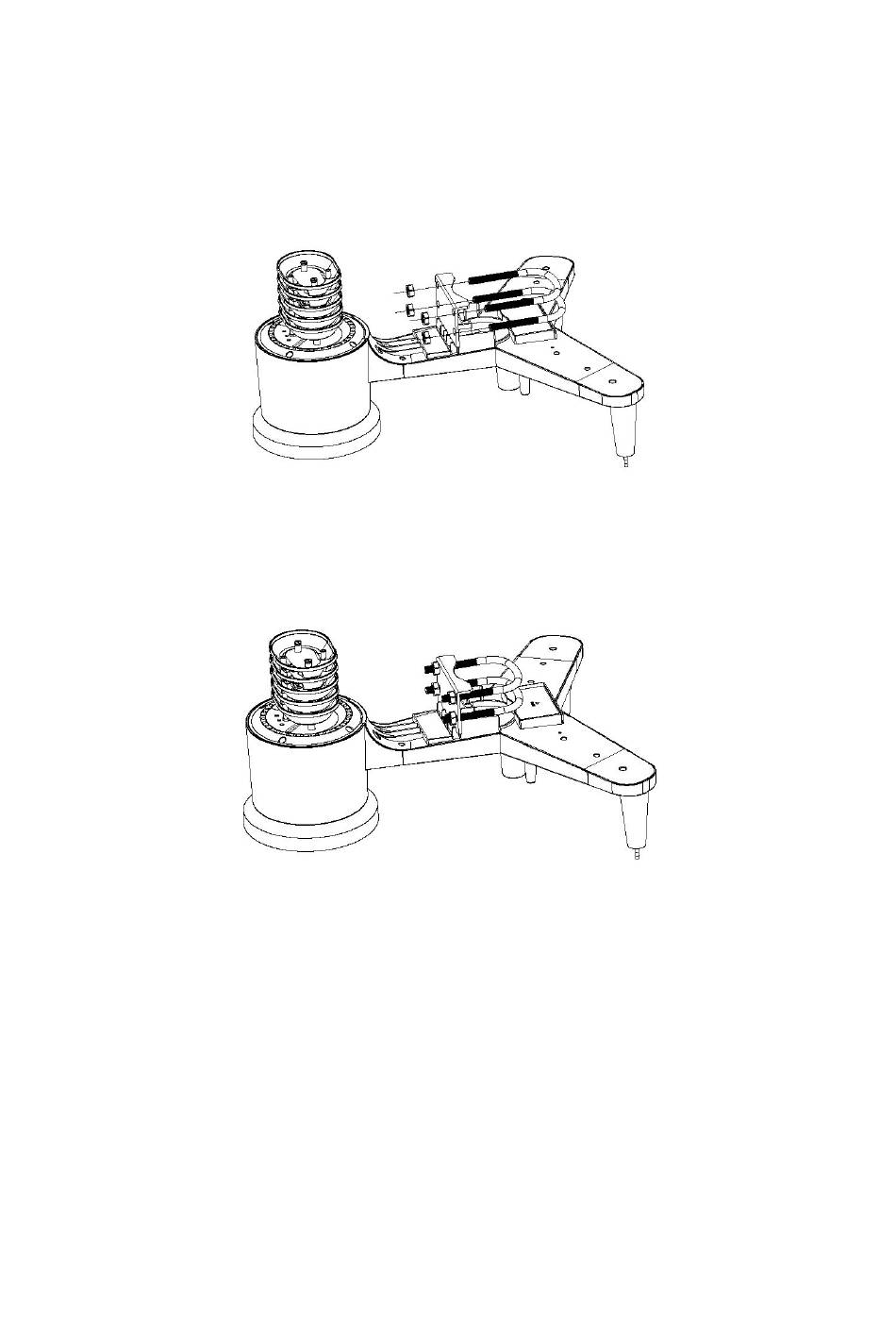

Abbildung 2: Installation Bügelschrauben
Schrauben Sie die Muttern an den Enden der U-Bügel locker auf. Sie werden diese später
bei der Endmontage anziehen. Die Endmontage ist in Abbildung 3 dargestellt.
Abbildung 3: Installation der Bügelschrauben mit der Metallplatte
Die Platte und die U-Bügel werden zu diesem Zeitpunkt noch nicht benötigt, aber wenn Sie
dies jetzt tun, können Sie später Schäden an Windfahne und Windgeschwindigkeitsbechern
vermeiden.
