Bedienungsanleitung Froggit WH2800
1. Einleitung
2. Produkt Eigenschaften:
Vielen Dank, dass Sie sich für die Farb-Wetterstation mit Temperatur, Luftfeuchtigkeit, Luft,
Mondphase Anzeige und erweiterter Wetterprognose entschieden haben. Das folgende
Handbuch enthält schrittweise Anleitungen für die Installation, den Betrieb und die Fehlersuche.
1)
Messung der Luftfeuchtigkeit Innen und Außen per Funk (%RH)
2)
Messung der Temperatur Innen und Außen per Funk (°F oder °C)
3)
Aufzeichnung min. und max. Luftfeuchtigkeit
4)
Aufzeichnung min. und max. Temperatur
5)
Messung des Luftdrucks (inHg, mmHg oder hPa)
6)
Wettervorhersage
7)
Funkuhr
8)
12 oder 24 Stunden Anzeige
9)
Endlos Kalendar
10) Zeitalarm mit Snooze Funktion
11) Mond Phase
12) Empfangsmöglichkeit von einem Sensor
13) LED Hintergrundbeleuchtung
14) Aufstellbar freistehend oder Wandmontage
15) Inklusive Außensensor

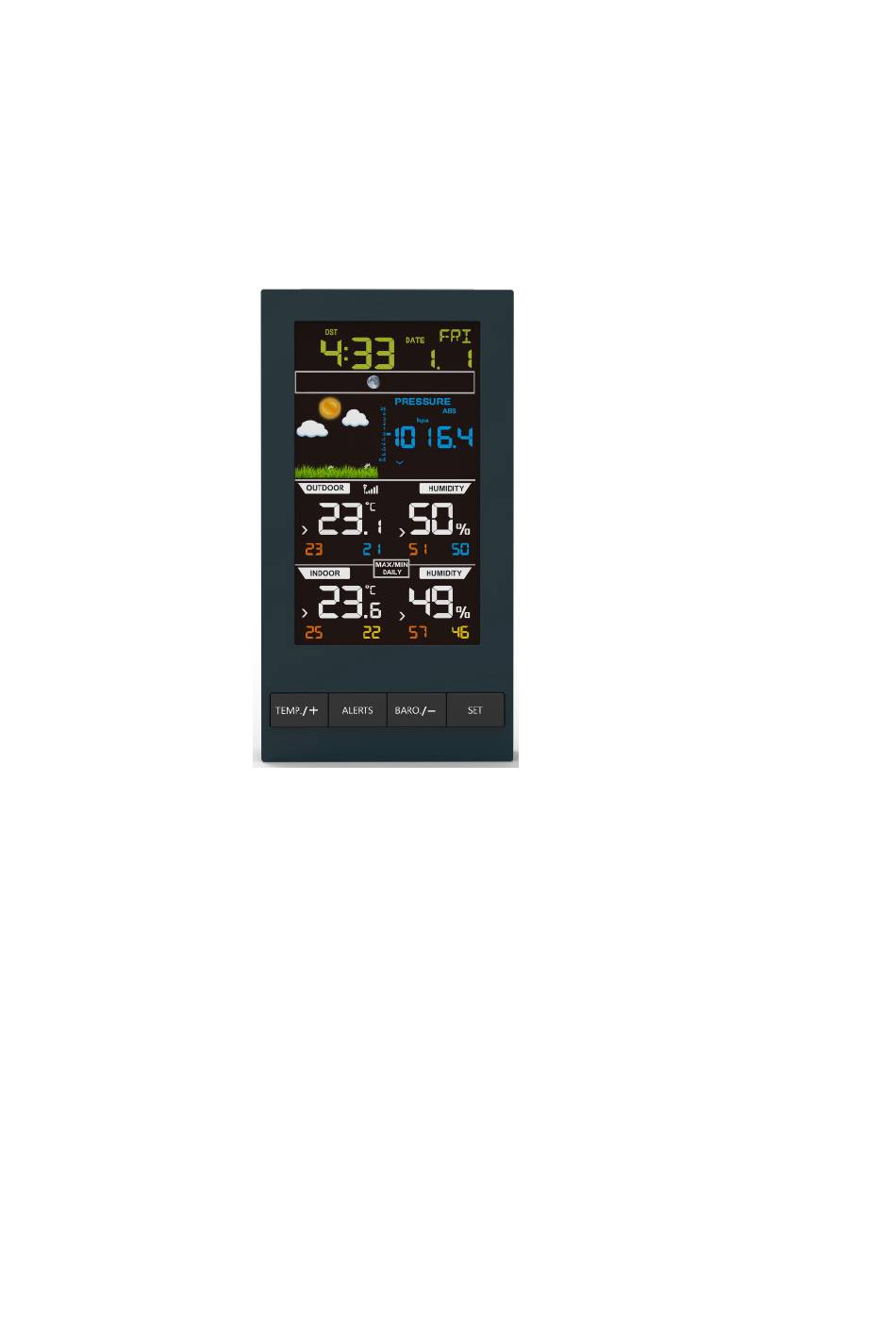

Abb. 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Froggit WH2800
Inhaltszusammenfassung für Froggit WH2800
- Seite 1 Bedienungsanleitung Froggit WH2800 1. Einleitung 2. Produkt Eigenschaften: Vielen Dank, dass Sie sich für die Farb-Wetterstation mit Temperatur, Luftfeuchtigkeit, Luft, Mondphase Anzeige und erweiterter Wetterprognose entschieden haben. Das folgende Handbuch enthält schrittweise Anleitungen für die Installation, den Betrieb und die Fehlersuche.
-
Seite 2: Erste Schritte
Bedienungsanleitung Froggit WH2800 3. Erste Schritte Hinweis: Um die Unterbrechung der Konsolen Synchronisation zu vermeiden, muss der Startvorgang in diesem Abschnitt dargestellte Reihenfolge ausgeführt werden (1. Außensensor 2. Display Einheit). 3.1 Packungsinhalt Diese Wetterstation besteht aus einer Display Einheit (Empfänger) und einem Thermo-Hygrometer Außensensor (Funkender) und einem Netzteil. -
Seite 3: Konfiguration Thermo-Hygrometer Außensensor
Bedienungsanleitung Froggit WH2800 Funk Sensor 3.2 Konfiguration Thermo-Hygrometer Außensensor Abb. 3 Hinweis: Um eine dauerhafte Beschädigung zu vermeiden, achten Sie bitte auf die Polarität der Batterien vor dem einsetzen. Entfernen Sie die Batterieabdeckung auf der Rückseite des Sensors und legen Sie 2 AA-Batterien ein. -
Seite 4: Display Einheit (Konsole) Konfiguration
Bedienungsanleitung Froggit WH2800 3.3 Display Einheit (Konsole) Konfiguration Display angezeigt. Mit Blick auf die Rückseite der Einheit von links nach rechts ist die Polarität (-) (+) für die obere Batterie und (+) (-) für die untere Batterie. Legen Sie den Außensensor etwa 5 bis 10 Meter entfernt von dem Display (wenn der Sensor zu dicht dran ist, kann sie nicht von der Display-Einheit empfangen werden). -
Seite 5: Display Einheit (Konsole Onsole)
Bedienungsanleitung Bedienungsanleitung Froggit WH2800 Froggit WH2800 Wenn der Signalempfang nicht Wenn der Signalempfang nicht erfolgreich ist (in der Regel im Laufe des Tages durch Sonnen erfolgreich ist (in der Regel im Laufe des Tages durch Sonnen Interferenz), wird die Suche abgebrochen Suche abgebrochen und die Außentemperatur und Luftfeuchtigkeit werden... -
Seite 6: Sensor Positionierung
Bedienungsanleitung Froggit WH2800 4. Sensor Positionierung Wochentag 15. Min. Luftfeuchtigkeit Außen Datum 16. Max. Luftfeuchtigkeit Außen Mondphase 17. Innentemperatur Anzeige Wettervorhersage 18. Max. Innentemperatur absoluter/ relativer Luftdruck 19. Min. Innentemperatur Luftdruck Wert 20. Luftfeuchtigkeit Innen 10. Außensensor Signal 21. Min. Luftfeuchtigkeit Innen 11. -
Seite 7: Display (Konsole) Betrieb
Bedienungsanleitung Froggit WH2800 5. Display (Konsole) Betrieb Hinweis: Die Konsole hat 4 Tasten für die einfache Bedienung: TEMP./+ Taste, ALM Taste, BARO./- Taste and SET Taste. Es gibt 4 Programm Modi: Set (Einstellungs) Modus, Alarm Modus, Kalibrierungs Modus und Min/Max Modus. - Seite 8 Bedienungsanleitung Froggit WH2800 Ton ein / aus. Die BEEP (ON oder OFF) Einstellung beginnt zu blinken. Drücken Sie die TEMP./+ Taste, um BEEP ON und BEEP OFF zu ein- oder auszuschalten. MAX / MIN Aufzeichnung Reset ON/OFF. Drücken Sie die SET-Taste erneut, RST (ON oder OFF) beginnt zu blinken.
- Seite 9 Bedienungsanleitung Froggit WH2800 . Drücken Sie die SET-Taste erneut die Druckeinheiten zwischen NTH und STH zu wechseln. nördliche (NTH) oder südliche (STH) Hemisphäre Luftdruck Werte Hinweis: Drücken Sie die LIGHT / SNOOZE-Taste (oder 30 Sekunden warten, bis der Programmiermodus endet) und das Set-Modus wechselt wieder in den Standard Modus.
- Seite 10 Bedienungsanleitung Froggit WH2800 5.4 ALARM Modus 5.4.1 Zeit ALARM Während im Standard Modus, Drücken Sie die Taste ALARM um in den Alarm Modus zu gelangen. Drücken Sie die ALARM-Taste einmal um die ALARM Zeit zu sehen. Drücken und halten Sie die ALARM-Taste für 2 Sekunden um in den Alarm Einstellungsmodus zu gelangen.
-
Seite 11: Alarm Deaktivieren
Bedienungsanleitung Froggit WH2800 5.4.3 ALARM deaktivieren Wenn der Zeit ALARM oder Eis Alarm ausgelöst wird, drücken Sie eine beliebige Taste um den akustischen Alarm zu schließen. Während des Zeit ALARMs können Sie mit der SNOOZE-Taste den Snooze-Modus aktivieren. 5.5 Kalibrierungs Modus Das Eis ALARM wird automatisch zurückgesetzt, sobald der Wert in das Eis ALARM Bereich... -
Seite 12: Weitere Funktionen
Bedienungsanleitung Froggit WH2800 Alle MAX / MIN Datensätze können gelöscht werden, wenn Sie die TEMP-Taste 2 Sekunden lang gedrückt halten. MAX / MIN Datensätze werden um 00.00 Uhr täglich standardmäßig resetet. MAX / MIN DAILY Symbol wird unten auf der Konsole angezeigt. Sie können diese automatisch Clearing-Funktion im Einstellungsmodus deaktivieren (siehe 5.1.1 2. - Seite 13 Bedienungsanleitung Froggit WH2800 Regnerisch Sturm Schnee 5.7.2 Mondphase Hinweis: Wenn die Außentemperatur unter 0 ° C / 32 ° F sinkt, wird das Schnee-Symbol anstelle vom Regen und Sturm Symbol angezeigt. Die folgenden Mondphasen basieren auf das aktuelle Kalenderdatum. Zunehmen...
-
Seite 14: Spezifikationen
Bedienungsanleitung Froggit WH2800 5.7.4 Luftdruck Tendenz Trendpfeile Die prognostizierten Trendindikatoren aktualisieren sich alle 30 Minuten. Der Trend spiegelt die Veränderungen in Druck (1 hPa) von den letzten 3 Stunden, z.B. um 3:00 Uhr- vergleicht die Daten bis 12:00 Uhr; um 3:30 Uhr – Vergleich zu 12:30 Uhr Luftdruck steigt, Wetter Luftdruck ist unverändert... -
Seite 15: Energieversorgung
Bedienungsanleitung Froggit WH2800 Mess-Spezifikationen Die folgende Tabelle enthält Spezifikationen für die gemessenen Parameter. Messung Messbereich Genauigkeit Auflösung Innen Temperatur -9.9-60C ± 1 °C 0.1 °C Außen Temperatur -40 bis 60C ± 1 °C 0.1 °C Innen Luftfeuchtigkeit 1 0 bis 99 % ±... - Seite 16 Bedienungsanleitung Froggit WH2800 HS Group GmbH & Co. KG Escherstr.31 50733 Koeln Germany Telefon 0221 / 367 48 05 E-Mail info@hs-group.de Registergericht Amtsgericht Koeln HRA 26493 Komplementaer: Group Verwaltungsgesellschaft mbH Sitz Koeln Registergericht Amtsgericht Koeln HRB 64734 Geschaeftsfuehrer: Peter Haefele, Carl...
