Kurzanleitung

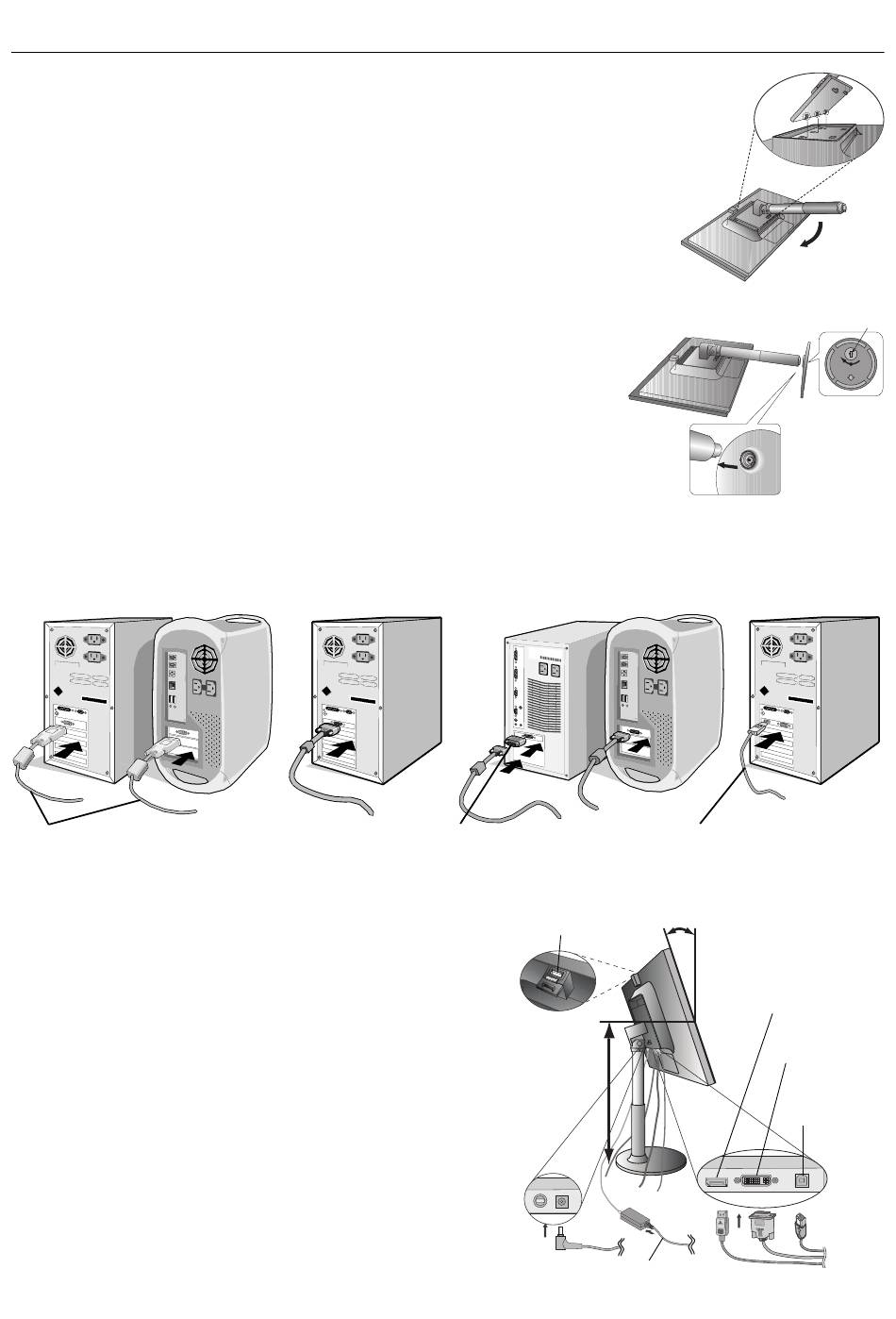

So befestigen Sie den Standfuß am Fuß des LCD-Monitors:
1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung 1).
HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach unten ab, um die Bedienelemente
auf der Vorderseite nicht zu beschädigen.
2. Setzen Sie die oberen Halterungen des Fußes in den Schacht des Monitors ein und drücken Sie
den Fuß anschließend in den Monitor. Beachten Sie dabei die in Abbildung 1 dargestellte
Richtung, und vergewissern Sie sich, dass der Fuß einrastet.
HINWEIS: Ziehen Sie den Monitorfuß vorsichtig heraus.
3. Verbinden Sie den Standfuß mit dem Fuß und ziehen Sie die Halteschraube an der
Unterseite des Standfußes fest (Abbildung 2).
HINWEIS: Führen Sie diesen Vorgang in umgekehrter Reiehenfolge aus, wenn Sie den
Monitor wieder verpacken möchten.
Gehen Sie wie folgt vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:
1. Schalten Sie Ihren Computer aus.
2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Signalkabel mit
dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Ziehen Sie die
Schrauben fest.
Für PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des
DVI-A-Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.2).
Ziehen Sie alle Schrauben fest.
Für Mac: Schließen Sie den Macintosh-Kabeladapter an den Computer an, und verbinden
Sie dann das Mini-D-SUB-auf-DVI-A-Kabel (15 Stifte) mit dem Macintosh-Kabeladapter
(Abbildung A.3). Ziehen Sie alle Schrauben fest.
Für PC mit DisplayPort-Ausgang: Verbinden Sie das DisplayPort-Kabel mit dem Anschluss der Grafikkarte in Ihrem
System (Abbildung A.4).
DVI-Signalkabel
Abbildung A.1
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie
ihn in einem Winkel von 30 Grad und heben Sie ihn in die
höchste Position (Abbildung B.1).
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen auf
der Rückseite des Monitors, und schließen Sie das fest montierte
Netzkabel an das Wechselstromnetzteil an (Abbildung B.1).
Verbinden Sie den Anschluss des Typs B mit dem USB-
Upstream-Port auf der hinteren rechten Seite des Monitors
und den Anschluss des Typs A mit dem Downstream-Port am
Computer (Abbildung B.1a). Wenn Sie das Kabel eines USB-Geräts
verwenden können, schließen Sie es an einen der Downstream-Ports
oben an der Rückseite des Monitors an.
5. Setzen Sie den Wechselstromnetzteil-Halter und den Kabelhalter
auf den Fuß (Abbildung B.2).
6. Führen Sie das Videosignalkabel und das Wechselstromnetzteil
durch die Aussparungen im Kabelhalter, wie in Abbildung B.2/
Abbildung B.3 dargestellt.
Führen Sie das Wechselstromnetzteil durch die Aussparungen im
Wechselstromnetzteil-Halter, wie in Abbildung B.2 dargestellt.
Macintosh-
Abbildung A.2
Kabeladapter
(nicht mitgeliefert)
Höchste Fußposition
Deutsch-6
Abbildung A.3
30° Neigung
USB-Downstream-Port
Netzkabel
Abbildung B.1
Abbildung 1
Schrauben
Abbildung 2
DisplayPort-
Abbildung A.4
Kabel
(nicht mitgeliefert)
DisplayPort
DVI
USB-Upstream-
Port
