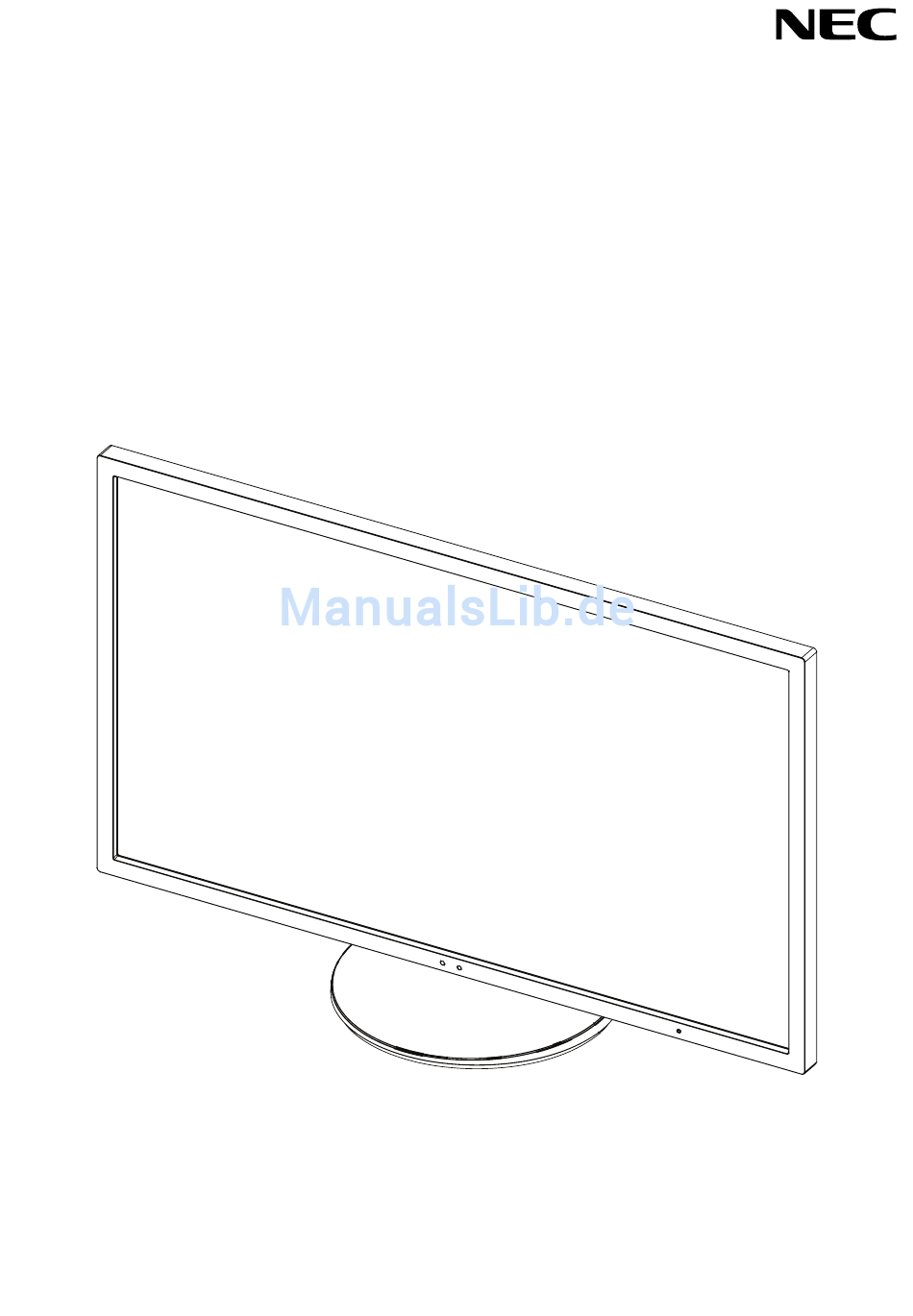

- Seite 1 Desktop-Monitor MultiSync EA275UHD Bedienungsanleitung Die Modellbezeichnung befi ndet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Registrierungsinformationen ......................Deutsch-2 Einsatzempfehlungen ........................Deutsch-3 Sicherheitsvorkehrungen und Pfl ege ...................Deutsch-3 Ergonomie ..........................Deutsch-4 Reinigen des LCD-Bildschirms ....................Deutsch-4 Reinigen des Gehäuses .......................Deutsch-4 Inhalt der Verpackung ........................Deutsch-5 Kurzanleitung ..........................Deutsch-6 Bedienelemente ...........................Deutsch-11 Technische Daten .........................Deutsch-18 Merkmale und Funktionen ......................Deutsch-19 Fehlerbehebung ...........................Deutsch-20 Verwenden der Zoomfunktion ......................Deutsch-22 Verwendung der Funktion „Autom. - Seite 3 Website unter http://www.nec-display.com/global/about/legal_regulation/TCO_mn/index.html Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ErgoDesign ist eine eingetragene Marke von NEC Display Solutions Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien.
-
Seite 4: Registrierungsinformationen
Registrierungsinformationen FCC-Hinweis Verwenden Sie mit dem MultiSync EA275UHD (L274AC)-Monitor die fest montierten bzw. angegebenen Kabel, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Das Netzkabel muss in den USA zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen und folgende Bedingungen erfüllen. -
Seite 5: Einsatzempfehlungen
Monitor mindestens eine Stunde lang ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 6: Ergonomie
DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Bildschirmleistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befi... -
Seite 7: Inhalt Der Verpackung
Inhalt der Verpackung Der Karton* mit Ihrem neuen NEC-Monitor sollte folgende Komponenten enthalten: • Monitor MultiSync mit neig-, schwenk- und höhenverstellbarem Pivotfuß • Netzkabel* • Videosignalkabel (DisplayPort-Kabel) • USB 3.0-Kabel • ControlSync-Kabel (ø 2,5 mm Stereo-Mikroklinkenstecker) • Installationsanweisung. Netzkabel* DisplayPort-Kabel Installationsanweisung USB 3.0-Kabel... -
Seite 8: Kurzanleitung
Kurzanleitung Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen: HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen“ (Seite 3) zu lesen. Das im Lieferumfang enthaltene Zubehör hängt vom Bestimmungsland des LCD-Monitors ab. 1. Schalten Sie Ihren Computer aus. 2. - Seite 9 5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden. Führen Sie die Kabel sicher und gleichmäßig in die Halterungen ein (Abbildung C.2 und Abbildung C.3). HINWEIS: Die Kabelabdeckung kann nicht entfernt werden. 6.
-
Seite 10: Heben Und Senken Des Bildschirms
Heben und Senken des Bildschirms Der Monitor kann im Hoch- und im Querformat gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesem Zweck auf beiden Seiten an und heben oder senken Sie ihn auf die gewünschte Höh (Abbildung RL.1). HINWEIS: Heben und senken Sie den Monitor vorsichtig. -
Seite 11: Installation Auf Einem Tragarm
Installation auf einem Tragarm Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. So bereiten Sie den Monitor für eine alternative Montage vor: • Befolgen Sie die Anweisungen des Herstellers der Monitorhalterung. • Die Sicherheitsvorschriften verlangen, dass der Montagefuß das Gewicht des Monitors unterstützt und der UL-Zertifi zierung entspricht. -
Seite 12: Montage Des Tragarms
Montage des Tragarms Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. 1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage. 2. Verwenden Sie die 4 beim Entfernen des Fußes gelösten Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1). -
Seite 13: Bedienelemente
Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: Berühren Sie eine der Steuerungstasten, um in das OSD-Menü zu gelangen. Berühren Sie die Taste SELECT, um den Signaleingang zu ändern. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD-Menü geschlossen werden. 1 Umgebungslichtsensor Erkennt die Umgebungshelligkeit sowie die Anwesenheit einer Person und stellt den Monitor Anwesenheitssensor... - Seite 14 ECO-WERKZEUGE HELLIGKEIT Passt Bild-und Hintergrundhelligkeit des Bildschirms an. Wenn der ECO-MODUS auf 1 oder 2 eingestellt ist, erscheint ein Balken für den CO2-AUSSTOSS. KONTRAST Passt anhand des Eingangssignals die Bild- und Hintergrundhelligkeit des Bildschirms an. ECO MODE Reduziert den Stromverbrauch durch Verringerung der Helligkeit. AUS: Keine Funktion.
- Seite 15 ANWESENHEITSSENSOR Der Sensor an der Vorderseite des Monitors erkennt die Bewegung einer Person mithilfe der ANWESENHEITSSENSOR-Funktion. Die ANWESENHEITSSENSOR-Funktion verfügt über drei Einstellungen: AUS: Keine Anwesenheitserkennung. 1 (LEICHT): Wenn in einem bestimmten Zeitraum keine Person erkannt wird, schaltet der Monitor automatisch in die niedrigere Helligkeitsstufe, um die Leistungsaufnahme zu reduzieren.
- Seite 16 AUSDEHNUNG Legt die Zoom-Methode fest. VOLLBILD: Das Bild wird unabhängig von der Aufl ösung auf die Vollbilddarstellung erweitert. FORMAT: Das Bild wird vergrößert, ohne das Seitenverhältnis zu ändern. AUS: Das Bild wird nicht gedehnt. HINWEIS: VOLLBILD funktioniert nur, wenn MULTI BILD auf AUS festgelegt ist. GLEICHMÄßIGKEIT Diese Funktion kompensiert elektronisch leichte Abweichungen beim Weißabgleich sowie Farbabweichungen, die im gesamten Anzeigebereich des Bildschirms auftreten können.
- Seite 17 MULTI BILD Aktiviert die Funktion MULTI BILD (geteilter Bildschirm) und wählt den (einstellbaren) Primärbildschirm aus. AUS: Es wird ein einzelnes Bild angezeigt. LINKS: Es werden zwei Bilder angezeigt. Das linke ist als Primärbildschirm ausgewählt, d. h., alle Einstellungen werden auf den linken Bildschirm angewendet. RECHTS: Es werden zwei Bilder angezeigt.
- Seite 18 DIREKTZUGRIFF Wenn diese Funktion aktiviert ist, können MULTI BILD, HELLIGKEIT und LAUTSTÄRKE über die Tasten an der Vorderseite angepasst werden, ohne dass das OSD-Menü aufgerufen werden muss. EIN: Der Touchkey „ “ auf der Frontblende ist aktiviert; mit diesem Touchkey können Sie zwischen den Einstellungen für MULTI BILD umschalten (siehe Seite 11).
- Seite 19 Informationen Stellt Informationen zur aktuellen Aufl ösung sowie technische Daten wie verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. Die Modell- und die Seriennummer des Monitors. OSD-Warnung Die Menüs der OSD-Warnungen können mit der Taste EXIT ausgeblendet werden. KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein horizontales oder vertikales Sync-Signal verfügbar ist.
-
Seite 20: Technische Daten
1920 x 1080* bei 60 Hz 2560 x 1440* bei 60 Hz 3840 x 2160 bei 30 Hz (DVI-D) 3840 x 2160 bei 60 Hz (DisplayPort/ HDMI)..Von NEC DISPLAY SOLUTIONS empfohlene Werte. Nutzbare Querformat: Horiz.: 596,7 mm/23,5 Zoll Bildschirmfl äche Vert.:... -
Seite 21: Merkmale Und Funktionen
Hinweis: Die CO2-Ausstoßwerte bei Betrieb und in der Fertigungsphase werden mit Hilfe eines speziellen Algorithmus berechnet, den NEC eigens für die Monitore dieser Marke entwickelt hat. ControlSync: Gehen Sie wie für KOPIEREN VON DATEN vor, und kopieren Sie die Einstellungen des Hauptmonitors durch Anschluss eines ControlSync-Kabels auf die weiteren Monitore. -
Seite 22: Fehlerbehebung
Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 23 Bild wird nicht in der richtigen Größe angezeigt • Ändern Sie die Einstellung von AUSDEHNUNG für eine Grobkorrektur. • Überprüfen Sie, ob ein von der verwendeten Grafi kkarte unterstützter Modus ausgewählt wurde. (Informationen zum Ändern des Grafi kmodus fi nden Sie im Handbuch zur Grafi kkarte bzw. zum System.) •...
-
Seite 24: Verwenden Der Zoomfunktion
Verwenden der Zoomfunktion Hiermit können Sie den vollen Anzeigebereich nutzen, haben also eine wesentlich größere Fläche verfügbar. Ermöglicht es, dass sich das in der Mitte angezeigte Bild ausdehnt. HINWEIS: Wenn MULTI BILD auf LINKS oder RECHTS festgelegt ist, wird das Teilbild automatisch gedehnt bzw. gestaucht. EINRICHTUNG 1. - Seite 25 B. Das linke Bild wird als Primärbild festgelegt. Hierbei wird festgelegt, dass sich das Primärbild auf der linken Seite befi ndet. Die Größe des Bildes auf der rechten Seite mit dem schwarzen Bereich wird verringert. So vergrößern Sie die Teilbilder: Verwenden Sie die folgenden Verfahren, um den schwarzen Bereich zu verkleinern und die Teilbilder zu vergrößern.
-
Seite 26: Verwendung Der Funktion „Autom. Helligkeit
Verwendung der Funktion „Autom. Helligkeit“ Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend hell geschaltet. Ist der Raum dunkel, wird der Monitor entsprechend dunkel geschaltet. -
Seite 27: Controlsync
ControlSync 1. Verbinden Sie den Hauptmonitor mit einem weiteren Monitor mithilfe eines ControlSync-Kabels (ø 2,5) in ControlSync IN/OUT. 2. Gehen Sie wie für KOPIEREN VON DATEN vor. Wenn die Einstellungen des Hauptmonitors angepasst werden, werden diese automatisch kopiert und an die weiteren Monitore übertragen. 3. -
Seite 28: Displayport- Und Hdmi-Kompatibilität Bei Einer Aufl Ösung Von 3840 X 2160
Wenn Sie die Einstellung für HF-VSDB auf AUS festlegen, wird das Kompatibilitätsproblem möglicherweise behoben. NEC hat festgestellt, dass einige DisplayPort- und HDMI-Signale mit höherer Aufl ösung gelegentlich unzuverlässig werden können. Als typisches Symptom wird kein Bild angezeigt, oder das Bild ist gestört. Mit der hier beschriebenen OSD-Menüoption werden DisplayPort-Signale durch die Firmware zusätzlich aufbereitet, um die... -
Seite 29: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpfl ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Defi...
