Kurzanleitung

Den Inhalt entnehmen Sie bitte der separaten Aufl istung des Verpackungsinhalts.

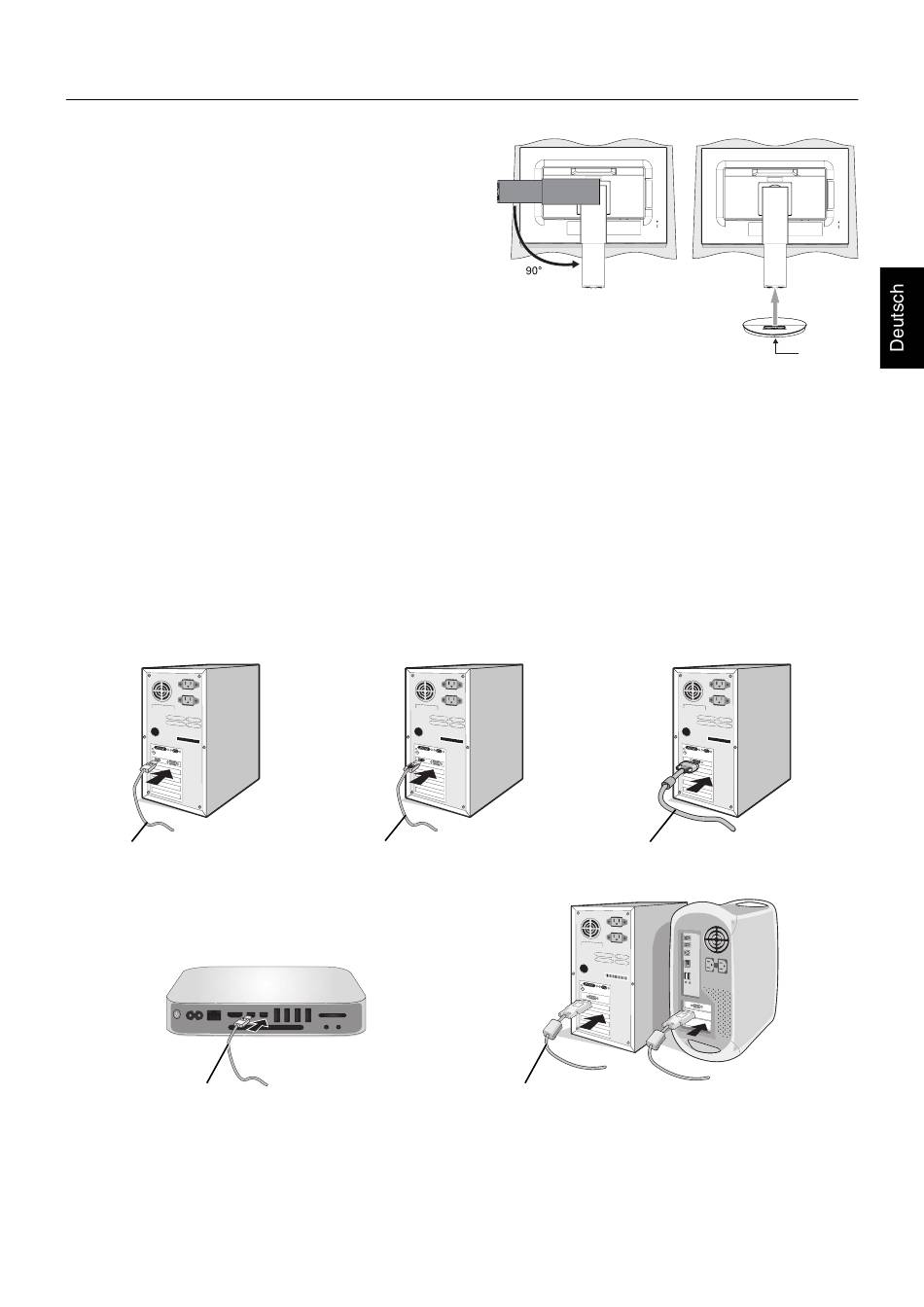

So befestigen Sie den Standfuß am Fuß des LCD-Monitors:
1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine
weiche Oberfl äche (Abbildung 1).
2. Drehen Sie den Fuß bitte um 90 Grad, wie in Abbildung 1
dargestellt.
HINWEIS: Ziehen Sie den Monitorfuß vorsichtig heraus.
3. Befestigen Sie den Standfuß am Monitor und ziehen Sie die
Schraube an der Unterseite des Standfußes fest (Abbildung 2).
HINWEIS: Führen Sie diesen Vorgang in umgekehrter Reiehenfolge aus,
wenn Sie den Monitor wieder verpacken möchten.
Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen:
HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen" (Seite 3) zu lesen.
Das im Lieferumfang enthaltene Zubehör hängt vom Bestimmungsland des LCD-Monitors ab.
1. Schalten Sie Ihren Computer aus.
2. Für PC mit DisplayPort-Ausgang: Verbinden Sie das DisplayPort-Kabel mit dem Anschluss der Grafi kkarte in Ihrem
System (Abbildung A.1).
Für PC mit HDMI-Ausgang: Verbinden Sie das HDMI-Kabel mit dem Anschluss der Grafi kkarte in Ihrem System
(Abbildung A.2).
Für PC mit analogem Ausgang: Stecken Sie ein Signalkabel mit 15-poligem Mini-D-SUB-Stecker in den Anschluss der
Grafi kkarte in Ihrem System (Abbildung A.3).
Für Mac-Computer mit Thunderbolt- oder Mini DisplayPort-Ausgang: Schließen Sie ein Mini DisplayPort-auf-
DisplayPort-Kabel an einen Videoanschluss an Ihrem System an.
Alternativ kann ein zugelassenes Mini DisplayPort-auf-DisplayPort-Kabel verwendet werden, um Ihren Computer an den
Monitor anzuschließen (Abbildung A.4).
Für einen PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafi kkarte in
Ihrem System (Abbildung A.5). Ziehen Sie die Schrauben fest.
DisplayPort-Kabel
Abbildung A.1
Mini DisplayPort-auf-DisplayPort-Kabel
Mini DisplayPort-auf-DisplayPort-Kabel
Abbildung A.4
HINWEIS: 1. Halten Sie beim Trennen des DisplayPort-Kabels die obere Taste gedrückt, um die Sperre zu lösen.
2. Bitte verwenden Sie ein High-Speed-HDMI-Kabel mit dem HDMI-Logo.
3. Verwenden Sie ein DisplayPort-zertifi ziertes DisplayPort-Kabel.
Abbildung 1
HDMI-Kabel
Abbildung A.2
DVI-Kabel
Deutsch-5
Abbildung 2
Signalkabel mit 15-poligem Mini-D-SUB-Stecker
Abbildung A.3
Abbildung A.5
Schraube
